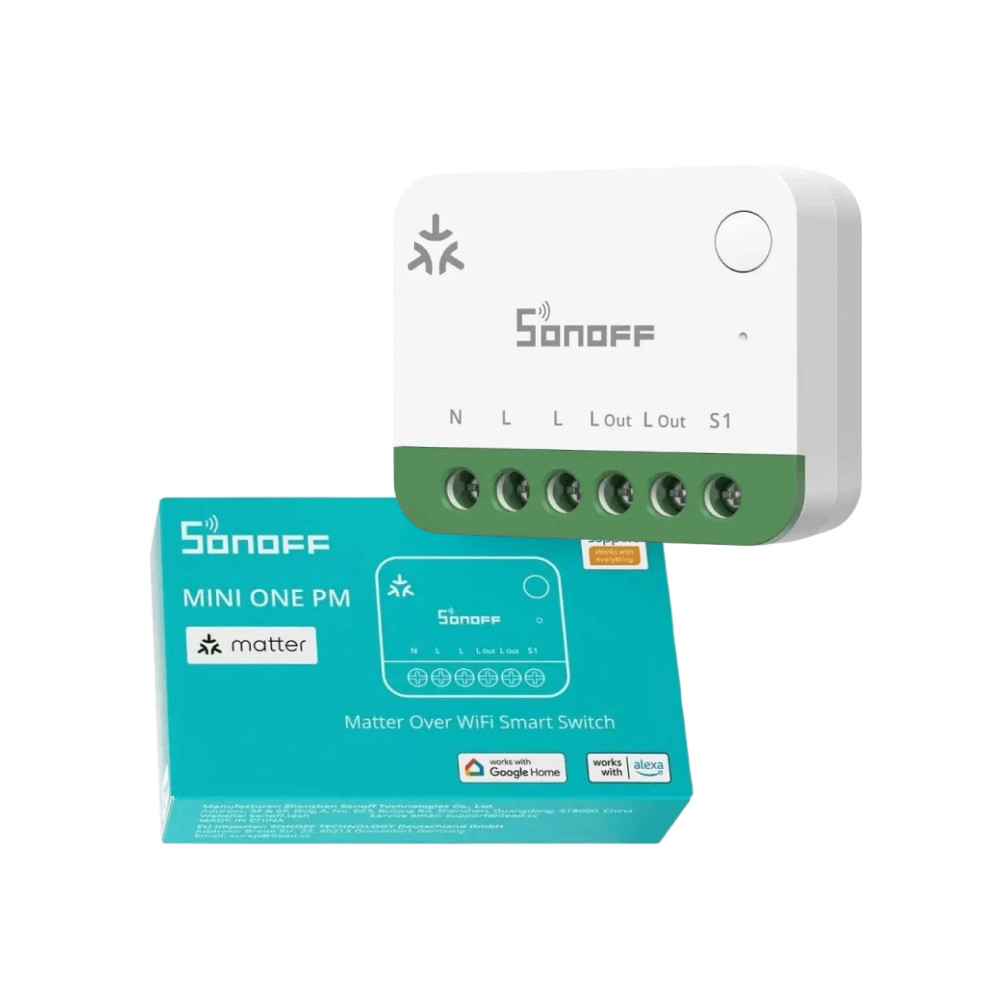

Sonoff MINI ONE PM – relé modul, 1 áramkörös, fogyasztásmérős, Wi-Fi, Matter (MINI-1GSP)

SONOFF MINI ONE PM (MINI-1GSP) Matter over Wi-Fi süllyesztett, egycsatornás okos kapcsoló fogyasztásméréssel. Egyfázisú, 100–240 V AC hálózaton működik, maximális névleges terhelhetősége 16 A rezisztív terhelés esetén. Beépített reléjével a csatlakoztatott fogyasztó kapcsolható, miközben méri a feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az energiafogyasztást.

A készülék kétirányú energiamérést is támogat, ezért a fogyasztás mellett a hálózat felé történő energiaáramlás is követhető, például kisebb napelemes rendszerek termelésének mérésére. Az eWeLink rendszerben valós idejű mérési adatok, energia- és költséggrafikonok, historikus adatok és adatexport érhető el. A gyártó legfeljebb egy évnyi energiaadat felhős tárolását adja meg, az offline időszakban keletkező adatok pedig helyileg tárolódnak és a kapcsolat helyreállásakor szinkronizálódnak.

A MINI-1GSP natív Matter over Wi-Fi támogatással rendelkezik, így Apple Home, Google Home, Amazon Alexa, Samsung SmartThings és Home Assistant rendszerhez is hozzáadható. A Matter-platformokon az ON/OFF vezérlés általánosan támogatott, míg az energiafogyasztási adatok a gyártó jelenlegi kompatibilitási táblázata szerint SmartThings és Home Assistant rendszerben érhetők el.

A készülék SONOFF OpenEdge helyi webes kezelőfelülettel és JSON-RPC 2.0 alapú helyi API-val is rendelkezik. HTTP, WebSocket és MQTT interfészen keresztül Home Assistant, OpenHAB, ioBroker, Node-RED és más rendszerekbe is integrálható. A helyi webes felület és az MQTT-integráció LAN-only környezetben is használható.

A SONOFF márkáról

A SONOFF okosotthon-eszközöket, relémodulokat, fogyasztásmérőket, fali kapcsolókat, Zigbee érzékelőket, vezérlőpaneleket, átjárókat és különféle villamos szerelési kiegészítőket gyárt. A termékkínálatban Wi-Fi-, Zigbee-, Matter- és LAN-kommunikációt használó eszközök egyaránt megtalálhatók.

A SONOFF eszközök elsődlegesen az eWeLink platformra épülnek, de számos termék Home Assistant, Zigbee2MQTT, ZHA, SmartThings, Alexa, Google Home és más okosotthon-rendszerekkel is integrálható. A gyártó kínálatában a lakossági okosotthon-megoldások mellett DIN sínre szerelhető eszközök, energiafelügyeleti megoldások és professzionális telepítésre alkalmas termékek is megtalálhatók.

Főbb terméktulajdonságok

• Matter kompatibilitás: Natív Matter over Wi-Fi támogatással rendelkezik, így több gyártó Matter-kompatibilis okosotthon-rendszeréhez közvetlenül hozzáadható.
• Fogyasztásmérés: Valós időben méri a feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az energiafogyasztást.
• Kétirányú energiamérés: A fogyasztott és a hálózat felé továbbított energia külön követhető, így például napelemes termelés mérésére is használható.
• SONOFF OpenEdge: A készülék helyi hálózaton keresztül webböngészőből konfigurálható, felügyelhető és vezérelhető.
• Nyílt helyi API: JSON-RPC 2.0 interfészt támogat HTTP, WebSocket és MQTT kapcsolaton keresztül.

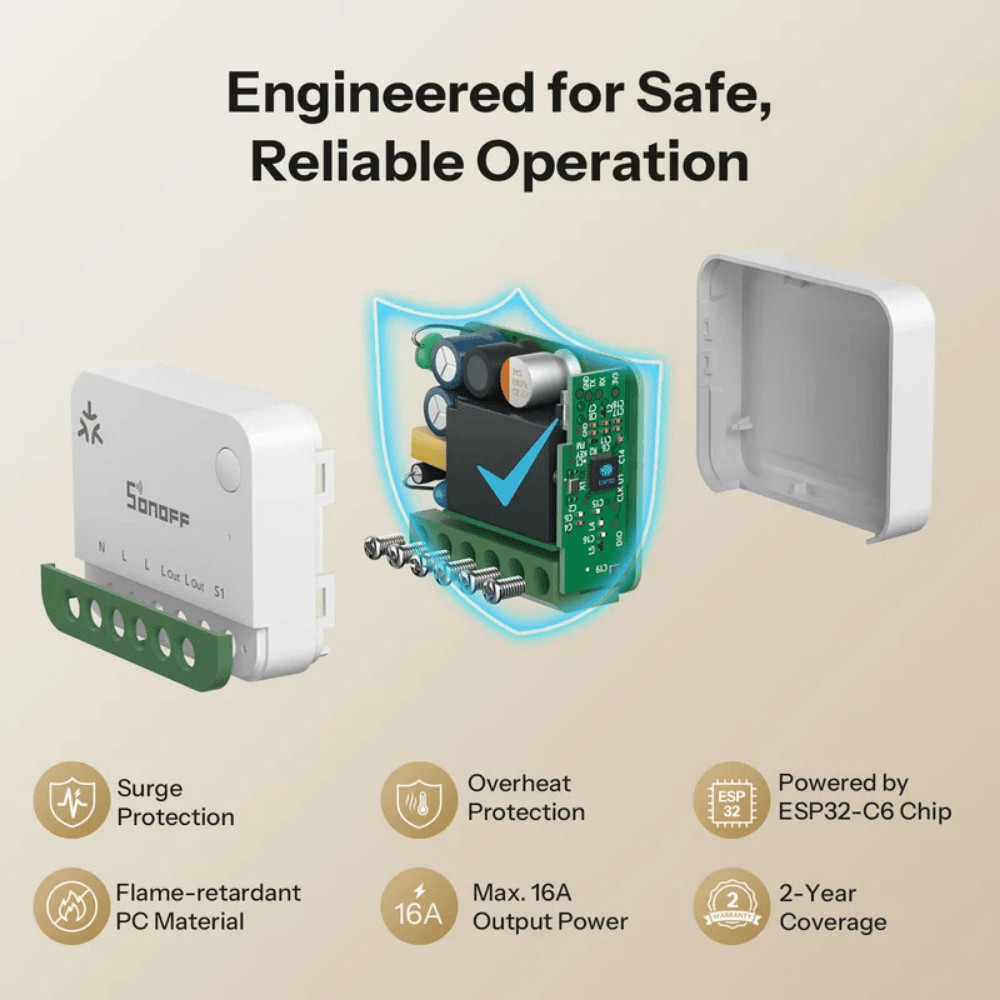

• Villamos védelmi funkciók: Túláram-, túlterhelés-, túl- és alulfeszültség-védelem konfigurálható, a beállított határérték elérésekor a relé lekapcsolhatja a terhelést.
• Kompakt kialakítás: A 39,5 × 33 × 16,8 mm-es készülékház beltéri, süllyesztett szerelésre készült.

Okosotthon-protokollok és platformkompatibilitás

• Wi-Fi: IEEE 802.11 b/g/n szabványú, 2,4 GHz-es Wi-Fi hálózathoz csatlakozik.
• Matter over Wi-Fi: Natív Matter eszközként kompatibilis Matter platformokba integrálható.
• Apple Home: Matteren keresztül támogatott az ON/OFF vezérlés, hangvezérlés és automatizálások használata.
• Google Home: Matteren keresztül támogatott az ON/OFF vezérlés, hangvezérlés és automatizálások használata.
• Amazon Alexa: Matteren keresztül támogatott az ON/OFF vezérlés, hangvezérlés és automatizálások használata.
• Samsung SmartThings: Matteren keresztül ON/OFF vezérlés, automatizálások és energiafogyasztási adatok támogatottak.
• Home Assistant: Matteren keresztül ON/OFF vezérlés és energiafogyasztási adatok érhetők el, illetve MQTT használatával is integrálható.
• eWeLink: Az alkalmazásban elérhető a kapcsolás, fogyasztásmérés, időzítés, energia- és költségadatok, védelmi beállítások, külső kapcsolóbemenet konfigurációja és több további funkció.
• MQTT: Az OpenEdge felületen külső MQTT kapcsolat konfigurálható, amelyen keresztül a készülék helyi rendszerekbe integrálható.
• HTTP és WebSocket: A JSON-RPC 2.0 API HTTP és WebSocket kapcsolaton keresztül is elérhető.
• OpenHAB, ioBroker és Node-RED: A helyi API-kon keresztül harmadik féltől származó automatizálási és okosotthon-rendszerekbe is integrálható.
• LAN vezérlés: Az eWeLink alkalmazás azonos helyi hálózaton közvetlenül is kommunikálhat a készülékkel, a felhő megkerülésével.

Okos funkciók

• Távoli ON/OFF vezérlés: A relé állapota az eWeLink alkalmazásból és kompatibilis integrációkból lekérdezhető és módosítható.
• Energiafogyasztási adatok: Megjeleníthető az aktuális feszültség, áramerősség, teljesítmény, üzemidő és összesített energiafogyasztás.
• Energiaelőzmények: Az energiafogyasztás historikus grafikonokon követhető. A gyártó legfeljebb egy évnyi energiaadat felhős tárolását adja meg.
• Offline adatgyűjtés: Internetkapcsolat kiesésekor az energiaadatok helyileg tovább tárolódnak és a kapcsolat helyreállásakor újraszinkronizálódnak. Teljes áramtalanítás alatt nincs adatgyűjtés.
• Adat-export: A historikus energiaadatok és villamosenergia-költség adatok exportálhatók további elemzéshez.
• Villamosenergia-költség követése: Egyedi pénznem és villamosenergia-tarifa állítható be, amely alapján az eWeLink kiszámítja és grafikonokon megjeleníti a költségeket.
• Ütemezés: A relé előre megadott időpontban automatikusan be- vagy kikapcsolható.
• Visszaszámlálás: Beállítható késleltetett ON vagy OFF művelet.
• Inching mód: A készülék meghatározott idő elteltével automatikusan be- vagy kikapcsolhatja a relét.
• Run Completion Alert: Ha a fogyasztás meghatározott ideig a beállított teljesítményküszöb alatt marad, a rendszer befejezett működésként értelmezheti az eseményt, majd értesítést küldhet vagy lekapcsolhatja a terhelést.
• Karbantartási emlékeztető: A rendszer követheti a nagy teljesítményen eltöltött üzemidőt, és a konfigurált karbantartási intervallum elérésekor értesítést küldhet.
• Teljesítménygörbe: Meghatározott időszakra rögzíthető és megjeleníthető a fogyasztás és teljesítmény változása.
• Csoportvezérlés: Több azonos típusú eszköz csoportba rendezhető és szinkronizáltan vezérelhető.
• Eszközmegosztás: A készülék más eWeLink-fiókokkal megosztható.
• Állapotnapló: A készülék állapotváltozásai és kapcsolási eseményei visszamenőleg megtekinthetők.
• Push értesítések: Az ON/OFF állapotról és energiafogyasztási eseményekről értesítések küldhetők.
• Power-On State: Beállítható a relé állapota a hálózati tápellátás visszatérése után.
• LED üzemmódok: Az állapotjelző Auto, kikapcsolt és Night Mode állapotba állítható.
• OTA firmware-frissítés: A firmware eWeLink rendszerből frissíthető; Home Assistant esetén a gyártó jelenlegi kompatibilitási táblázata MQTT-n keresztüli OTA-frissítést is megad.

Villamossági funkciók

• Tápfeszültség: 100–240 V AC, 50/60 Hz.
• Névleges áram: legfeljebb 16 A rezisztív terhelés esetén.
• Vezérelt áramkörök száma: Egy kapcsolt áramkör.
• Relékimenet: Egy relékimenettel rendelkezik. A két L Out kapocs ugyanahhoz a relékimenethez tartozik és belsőleg össze van kötve.
• Két L Out csatlakozó: A két kimeneti kapocs a bekötés egyszerűsítésére szolgál; nem növeli a kapcsolható áramkörök számát vagy a névleges terhelhetőséget.
• Nullavezeték: A működéshez nulla vezeték szükséges.
• Fogyasztásmérés: Feszültség-, áram-, pillanatnyi teljesítmény- és energiaadatokat mér.
• Kétirányú mérés: A fogyasztási és visszatáplálási irány külön kezelhető.
• Külső kapcsolóbemenet: Egy S1 bemenettel rendelkezik külső fali kapcsoló vagy nyomógomb csatlakoztatásához.
• Külső kapcsolótípus: Kétállású kapcsoló és nyomógomb egyaránt használható.
• Kapcsolási módok: Pulse, Edge és Following külső kapcsolási mód konfigurálható.
• Detach Relay: A külső kapcsolóbemenet és a relé működése szétválasztható, így a kapcsoló eseménye a relé közvetlen kapcsolása nélkül is felhasználható automatizáláshoz.
• Túláramvédelem: Beállított áramhatár túllépésekor a készülék lekapcsolhatja a terhelést.
• Túlterhelés-védelem: Beállított teljesítményküszöb túllépésekor a relé kikapcsolható.
• Túl- és alulfeszültség-védelem: Felső és alsó feszültséghatár konfigurálható.
• Automatikus visszakapcsolás: Az OpenEdge felületen beállítható a működés automatikus helyreállítása, amikor a hálózati feszültség ismét a megfelelő tartományba kerül.
• Előtétvédelem: A gyártó 16 A névleges értékű MCB kismegszakító vagy túláramvédelemmel rendelkező RCBO alkalmazását írja elő a készülék előtt.

Műszaki specifikációk

• Terméksorozat: MINI Extreme Series Gen5
• Terméknév: Matter Over WiFi Smart Switch
• Modell: MINI-1GSP
• MCU: ESP32-C6
• Névleges érték: 16 A, 100–240 V AC, 50/60 Hz, maximális rezisztív terhelés
• Wi-Fi: IEEE 802.11 b/g/n, 2,4 GHz
• Nettó tömeg: 27,3 g

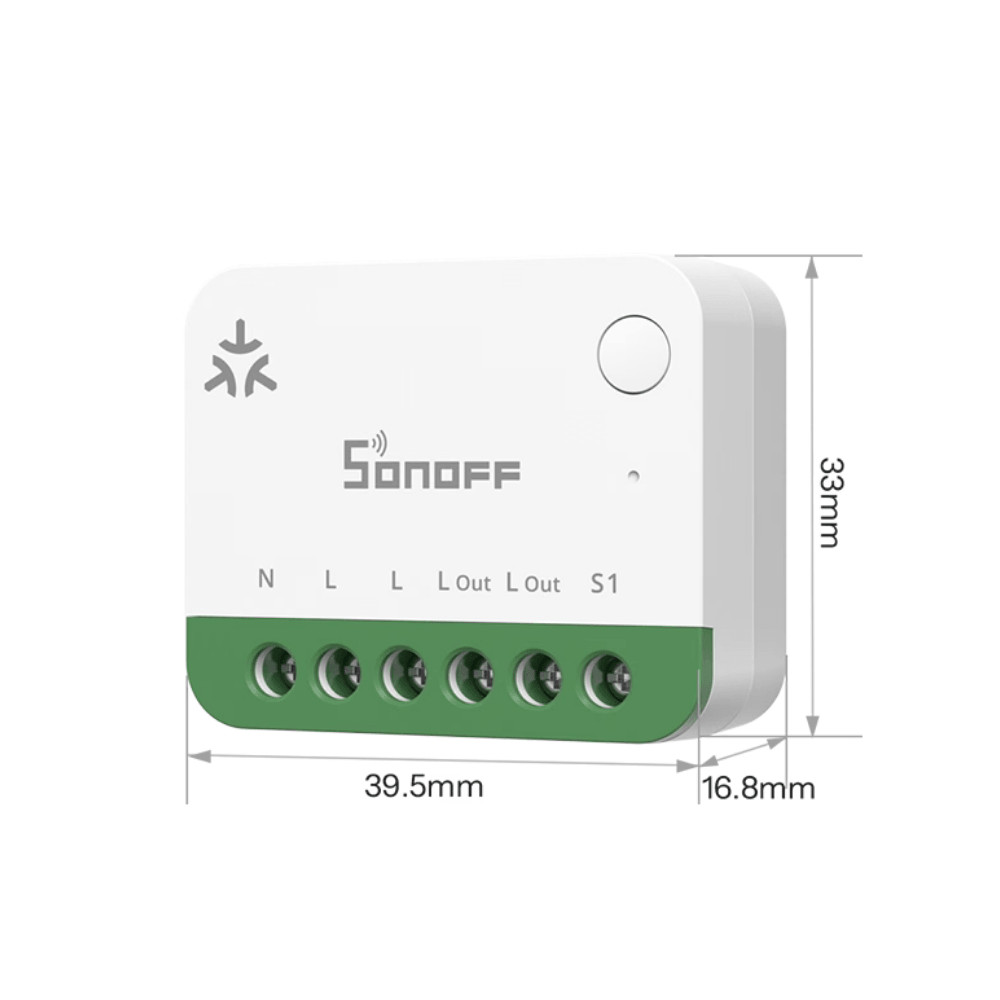

• Méret: 39,5 × 33 × 16,8 mm
• Szín: fehér és zöld
• Burkolat anyaga: PC
• Ajánlott vezeték-keresztmetszet: 18–14 AWG / 0,75–2,5 mm², tömör vagy sodrott rézvezeték

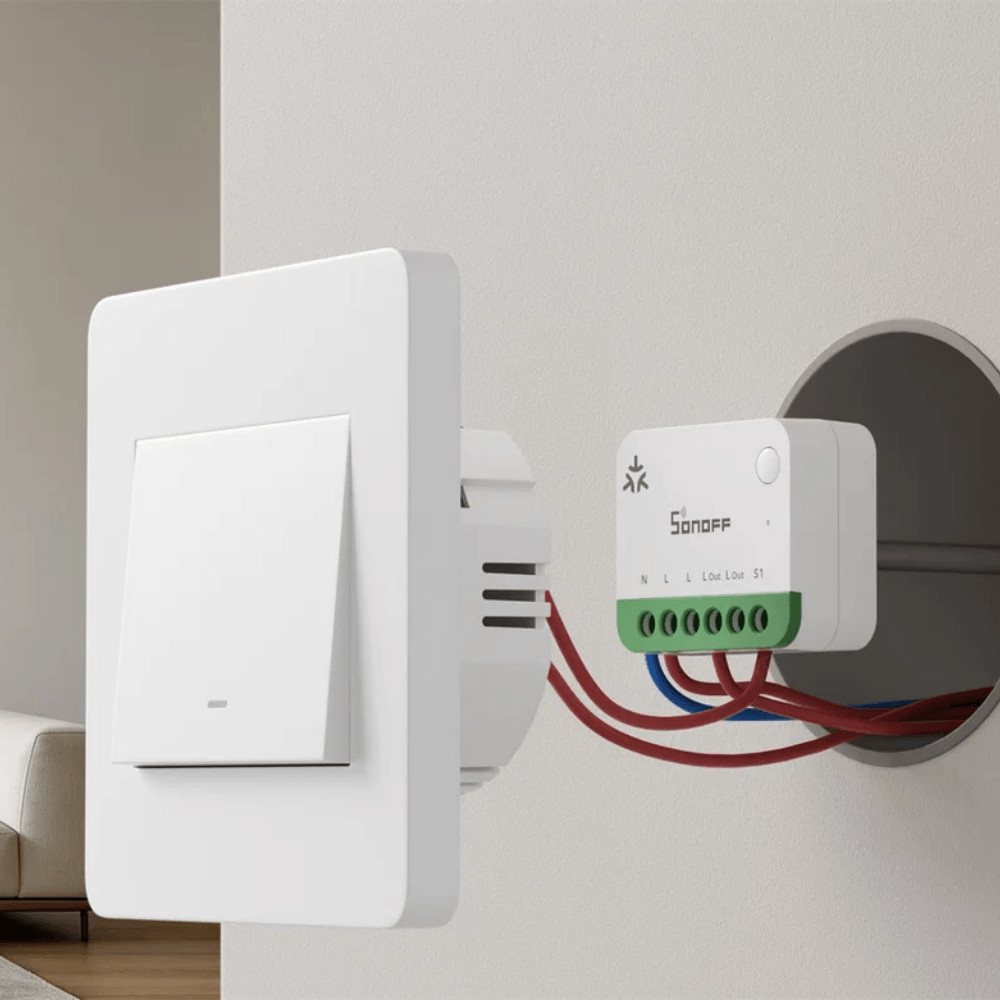

• Telepítési hely: beltéri, süllyesztett szerelés
• Üzemi hőmérséklet: -10 °C és +40 °C között
• Üzemi páratartalom: 10–90% relatív páratartalom, páralecsapódás nélkül
• FCC-azonosító: 2APN5-MINI1GSP
• Tanúsítványok: CE, RoHS, FCC

Egyéb jellemzők

• OpenEdge helyi webes felület: Párosítási módban a készülék SONOFF_1GSP_xxxx nevű Wi-Fi hozzáférési pontján keresztül, illetve normál hálózati működésnél a MINI-1GSP.local címen vagy a készülék IP-címén érhető el.
• AP mód: A készülék saját Wi-Fi hozzáférési pontja konfigurálható, beleértve annak nevét, jelszavát és automatikus kikapcsolását.
• Kompakt méret: A 39,5 × 33 × 16,8 mm-es kialakítás süllyesztett szerelvénydobozba történő beépítéshez készült.

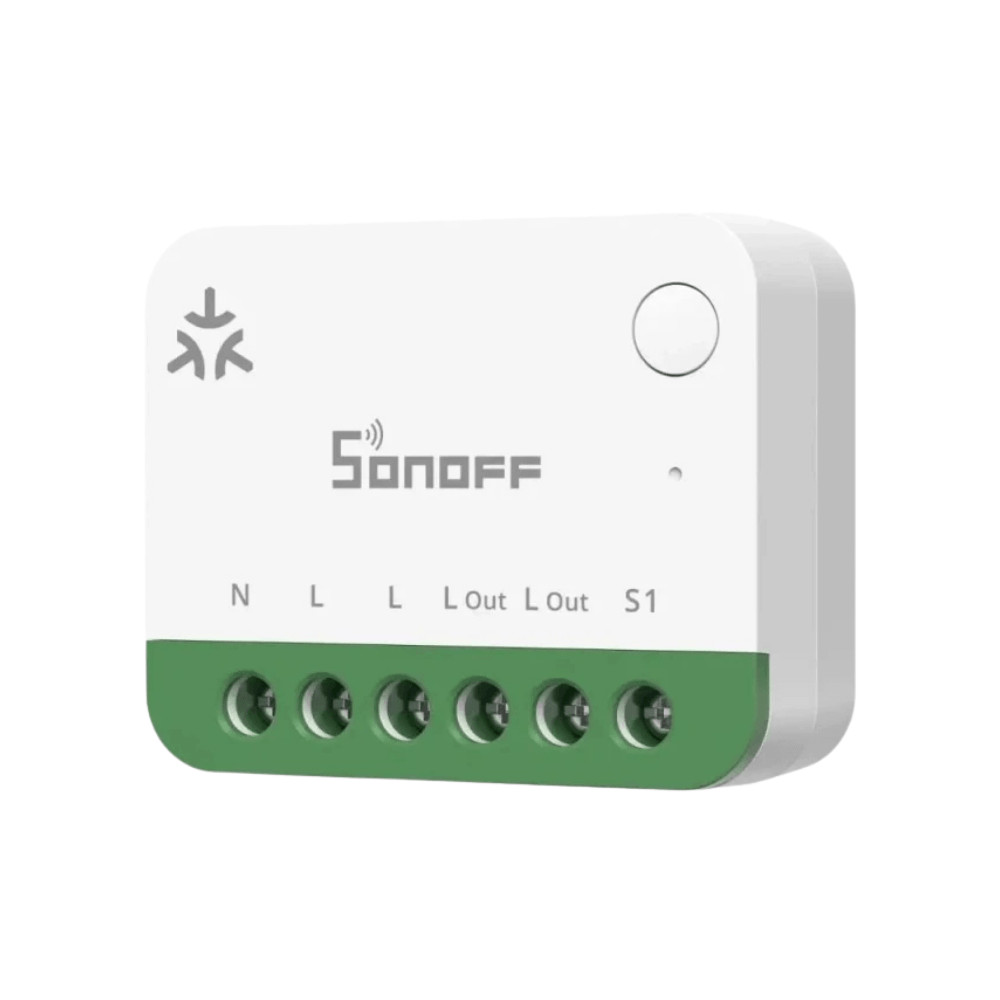

• Bekötés: N nulla-, L fázis-, L Out kimeneti fázis- és S1 kapcsolóbemeneti kapcsokkal rendelkezik.
• Telepítés: A gyártó előírása szerint a bekötést és a hibakeresést szakképzett villanyszerelőnek kell végeznie.
• Egyfázisú használat: 100–240 V AC egyfázisú hálózathoz készült.
