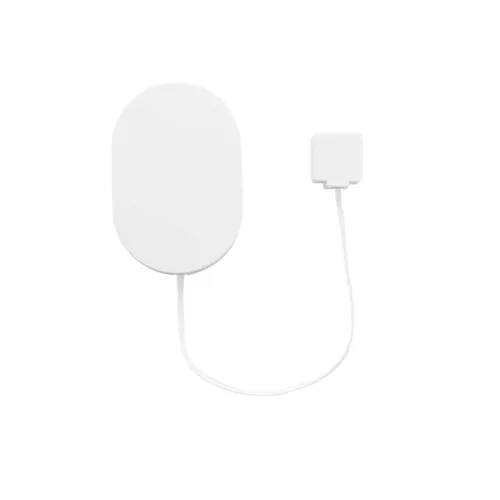

frient Electricity Meter Interface 2, LED – optikai villanyóra-leolvasó, fogyasztásmérő, Zigbee (EMIZB-141)

frient Electricity Meter Interface 2, LED (EMIZB-141) Zigbee 3.0 elemes optikai villanyóra-leolvasó, LED impulzuskimenettel rendelkező fogyasztásmérőkhöz. A készülék a villanyóra fogyasztásjelző LED-jének felvillanásait érzékeli, és ezekből számítja ki a pillanatnyi teljesítményt, valamint az összesített energiafogyasztást.

Az optikai érzékelőfej közvetlenül a villanyóra impulzusjelző LED-je fölé rögzíthető. A telepítés nem igényli a mérőhely vezetékezésének módosítását. A használathoz olyan elektronikus villanyóra szükséges, amely látható LED impulzuskimenettel rendelkezik, és az impulzusállandó értéke 50–10 000 imp/kWh tartományba esik.

Az impulzusállandót a villanyórán feltüntetett érték alapján kell beállítani. Például 1000 imp/kWh jelölés esetén 1000 érzékelt LED-felvillanás felel meg 1 kWh energiafogyasztásnak. A számított adatok pontosságát az impulzusállandó helyes beállítása és az optikai érzékelő pontos elhelyezése határozza meg.

A mérési adatok Zigbee 3.0 kapcsolaton keresztül továbbíthatók kompatibilis okosotthon-központba. Home Assistant, Zigbee2MQTT, ZHA, Homey vagy más támogatott rendszer használatakor a pillanatnyi teljesítmény és az összesített energia helyileg naplózható, grafikonokon megjeleníthető, valamint automatizálások feltételeként használható.

A frient márkáról

A frient egy dániai központtal rendelkező vállalat, amely Zigbee alapú okosotthon-eszközöket fejleszt és gyárt. Termékkínálatában nyitás-, mozgás-, hőmérséklet-, páratartalom-, levegőminőség-, vízszivárgás- és rezgésérzékelők, füst- és hőérzékelők, okosdugaljak, fogyasztásmérők, valamint egyéb okosotthon-kiegészítők találhatók.

A frient termékei szabványos Zigbee 3.0 kommunikációt használnak, ezért számos Zigbee átjáróval kompatibilisek. Home Assistant, Zigbee2MQTT, ZHA, SmartThings, Homey és több más Zigbee-alapú rendszer is támogatja őket. Az elérhető funkciók a használt átjárótól és annak eszköztámogatásától függhetnek.

Főbb terméktulajdonságok

• Optikai villanyóra-leolvasás: A villanyóra fogyasztásjelző LED-jének impulzusait érintésmentesen érzékeli.
• Pillanatnyi teljesítmény számítása: Az egymást követő LED-impulzusok közötti időből meghatározza az aktuális teljesítményt.
• Összesített energia követése: Az érzékelt impulzusok száma alapján kiszámítja a felhasznált energiát.
• Állítható impulzusállandó: 50 és 10 000 imp/kWh közötti impulzuskimenettel rendelkező villanyórákhoz konfigurálható.
• Zigbee 3.0 kommunikáció: A mérési adatokat alacsony fogyasztású Zigbee hálózaton továbbítja a kompatibilis átjáró felé.
• Egyszerű utólagos telepítés: Az optikai fej a villanyóra LED-je fölé rögzíthető, külön hálózati bekötés nélkül.
• Elemes tápellátás: Két cserélhető AA alkáli elemmel működik.
• Hosszú elemélettartam: Szobahőmérsékleten és öt másodperces frissítési idő mellett a várható működési idő körülbelül két év.

Okosotthon-protokollok és platformkompatibilitás

• Zigbee 3.0: Alacsony fogyasztású vezeték nélküli kommunikációt használ. A működéshez kompatibilis Zigbee átjáró vagy koordinátor szükséges.
• Home Assistant: Kompatibilis Zigbee koordinátorral helyi energiafelügyeleti rendszerbe integrálható.
• Zigbee2MQTT: Az EMIZB-141 modell támogatott. A pillanatnyi teljesítmény, az összesített energia, az elemszint és több konfigurációs adat MQTT rendszerben kezelhető.
• MQTT-integráció: Zigbee2MQTT használatakor a mérési adatok MQTT üzenetekként továbbíthatók a kapcsolódó rendszereknek.
• ZHA: Home Assistant Zigbee Home Automation integráción keresztül csatlakoztatható. A helyes méréshez az impulzusállandó megfelelő beállítása szükséges.
• Samsung SmartThings: Kompatibilis SmartThings Zigbee központtal használható. A megjelenített mérési adatok köre az alkalmazott eszközkezelőtől függ.
• Homey: A frient eszközöket támogató Homey rendszerben fogyasztásfigyelési és automatizálási feladatokhoz használható.
• Helyi működés: Home Assistant, Zigbee2MQTT vagy ZHA és helyi Zigbee koordinátor használatakor a mérési adatok internetkapcsolat nélkül is feldolgozhatók.

Okos funkciók

• Pillanatnyi teljesítmény: A csatlakoztatott rendszer wattban jelenítheti meg az aktuális terhelést.
• Összesített energia: A számított energiafogyasztás kWh értékként naplózható.
• Energiaelőzmények: A használt platform napi, heti, havi vagy egyedi időszakokra vonatkozó fogyasztási grafikonokat készíthet.
• Home Assistant Energy Dashboard: Megfelelően konfigurált energiaentitás esetén az összesített fogyasztás megjeleníthető a Home Assistant energiafelügyeleti felületén.
• Terhelésalapú automatizálás: Automatizálás indítható, ha a pillanatnyi teljesítmény egy meghatározott érték fölé emelkedik vagy az alá csökken.
• Fogyasztási események követése: A teljesítmény változása alapján felismerhető nagyobb fogyasztók be- vagy kikapcsolása.
• Elemszint megjelenítése: Támogatott rendszerben százalékos elemállapot jeleníthető meg.
• Alacsony elemszint jelzése: Az elemcsere szükségessége külön állapotként használható.
• Elemfeszültség: Támogatott integrációban az aktuális elemfeszültség is megjeleníthető.
• Kiinduló mérőállás beállítása: Támogatott integrációban megadható a fizikai villanyóra aktuális mérőállása, így a számított fogyasztási adat hozzáigazítható a mérő kijelzéséhez.
• OTA firmware-frissítés: Kompatibilis Zigbee rendszerben vezeték nélküli firmware-frissítés használható.

Műszaki specifikációk

• Terméknév: Electricity Meter Interface 2, LED
• Modell: EMIZB-141
• Terméktípus: Zigbee optikai villanyóra-interfész
• Mérési mód: LED impulzusok optikai érzékelése
• Támogatott impulzustartomány: 50–10 000 imp/kWh
• Vezeték nélküli protokoll: Zigbee 3.0
• Tápellátás: 2 db cserélhető AA alkáli elem
• Várható elemélettartam: körülbelül 2 év, öt másodperces frissítési idő és szobahőmérséklet mellett
• Rádióvevő érzékenysége: -100 dBm
• Rádió adóteljesítménye: +10 dBm
• Védettség: IP22
• Üzemi hőmérséklet: -20 °C és +60 °C között
• Üzemi páratartalom: 5–85% relatív páratartalom, páralecsapódás nélkül
• Méret: 95 × 65 × 22,3 mm
• Szín: fehér
• Tanúsítás: Zigbee 3.0
• Megfelelőség: CE, FCC, IC, ISED, RED és RoHS

Telepítés

• Villanyóra ellenőrzése: A mérőn látható LED impulzuskimenetnek és feltüntetett imp/kWh értéknek kell lennie.
• Érzékelő csatlakoztatása: Az optikai érzékelő kábelét a készülék megfelelő csatlakozójába kell helyezni.

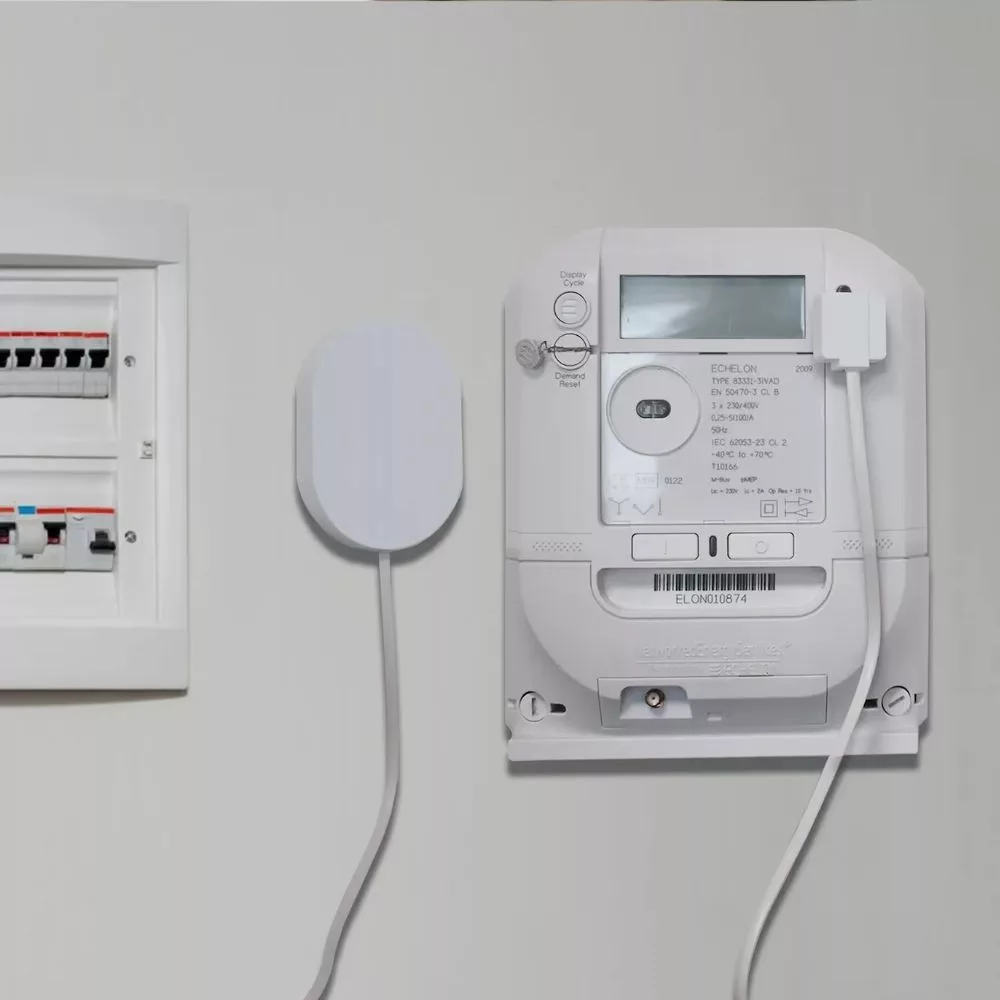

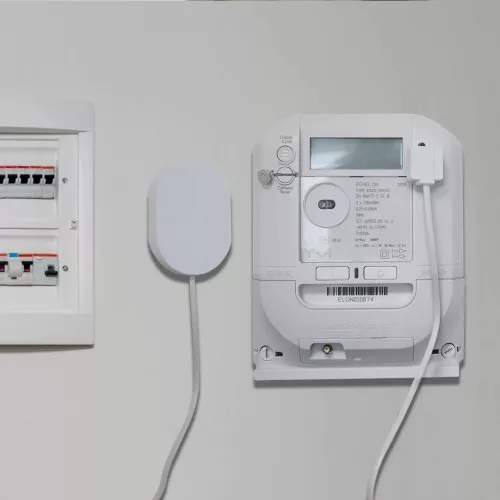

• Optikai fej elhelyezése: Az érzékelőfejet pontosan a villanyóra fogyasztásjelző LED-je fölé kell rögzíteni.
• Felület előkészítése: A rögzítés előtt a villanyóra felületét portól és zsírtól meg kell tisztítani.
• Impulzusérték beállítása: A Zigbee rendszerben a villanyórán feltüntetett imp/kWh értéket kell megadni.
• Párosítás: Az elemek behelyezése után a készülék Zigbee párosítási módba helyezhető, majd hozzáadható a kompatibilis átjáróhoz.
• Működés ellenőrzése: Egy nagyobb fogyasztó bekapcsolásával ellenőrizhető, hogy a rendszer érzékeli-e a LED impulzusait, és változik-e a megjelenített teljesítmény.

Egyéb jellemzők

• Kompatibilis villanyórák: Elektronikus fogyasztásmérőkkel használható, amelyek fogyasztásarányos, látható LED impulzuskimenettel rendelkeznek.
• Optikai érzékelőfej: A mérőóra LED-je fölé ragasztással rögzíthető.
• Konfigurálható impulzusállandó: Az imp/kWh érték a használt villanyóra specifikációjához igazítható.
• Fogyasztásfüggő frissítés: Nagyobb teljesítménynél a villanyóra LED-je sűrűbben villog, ezért a pillanatnyi teljesítményérték gyorsabban frissül.
• Érzékelőpozíció: Az optikai fej pontos beállítása befolyásolja az impulzusok megbízható érzékelését.
• Környezeti fény: Az érzékelő megfelelő árnyékolása csökkenti a külső fény által okozott téves impulzusérzékelés kockázatát.
• Mérőszekrény elhelyezése: Fém mérőszekrény és nagyobb épületszerkezeti távolság csökkentheti a Zigbee rádiós kapcsolat hatótávolságát.
• Zigbee hálózat bővítése: Hálózati tápellátású Zigbee router elhelyezése javíthatja a kommunikációt a villanyóra és a koordinátor között.
• Platformfüggő konfiguráció: Az impulzusállandó, a kiinduló mérőállás és az energiaentitások beállításának módja a használt Zigbee átjárótól és integrációtól függ.
