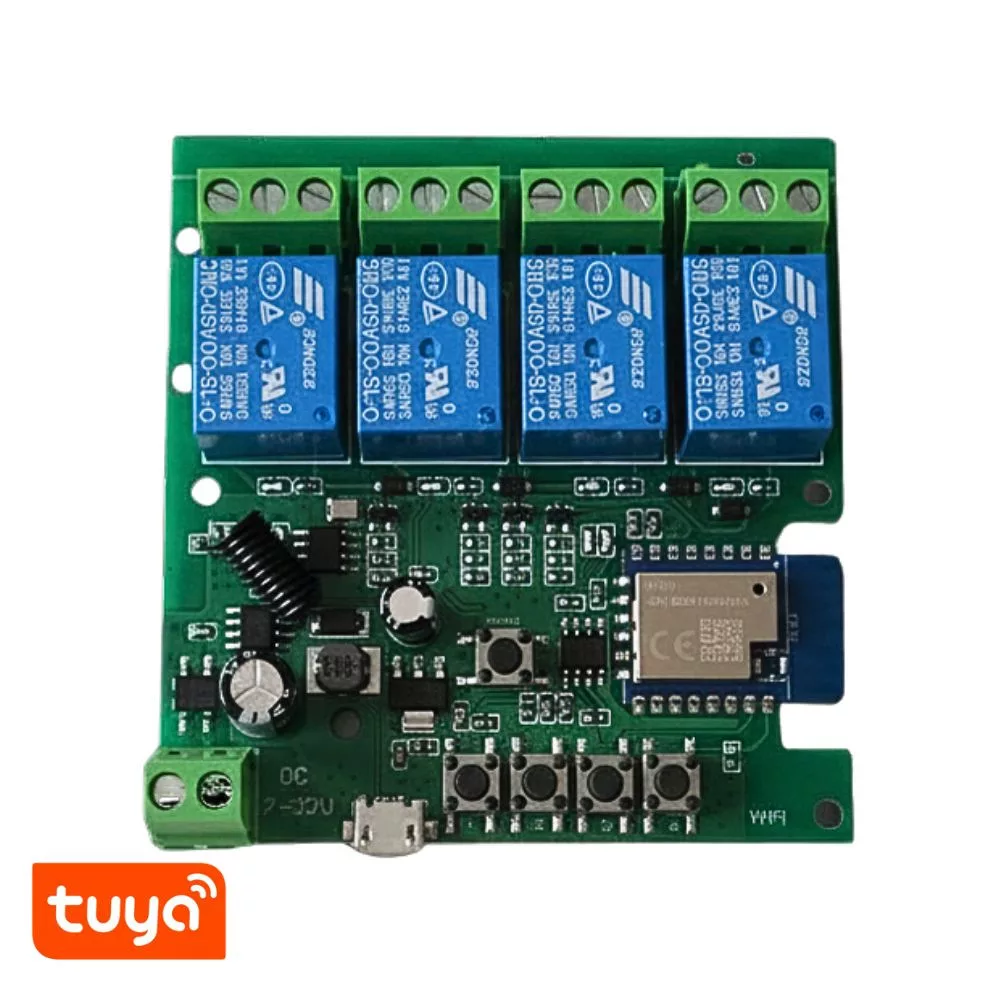

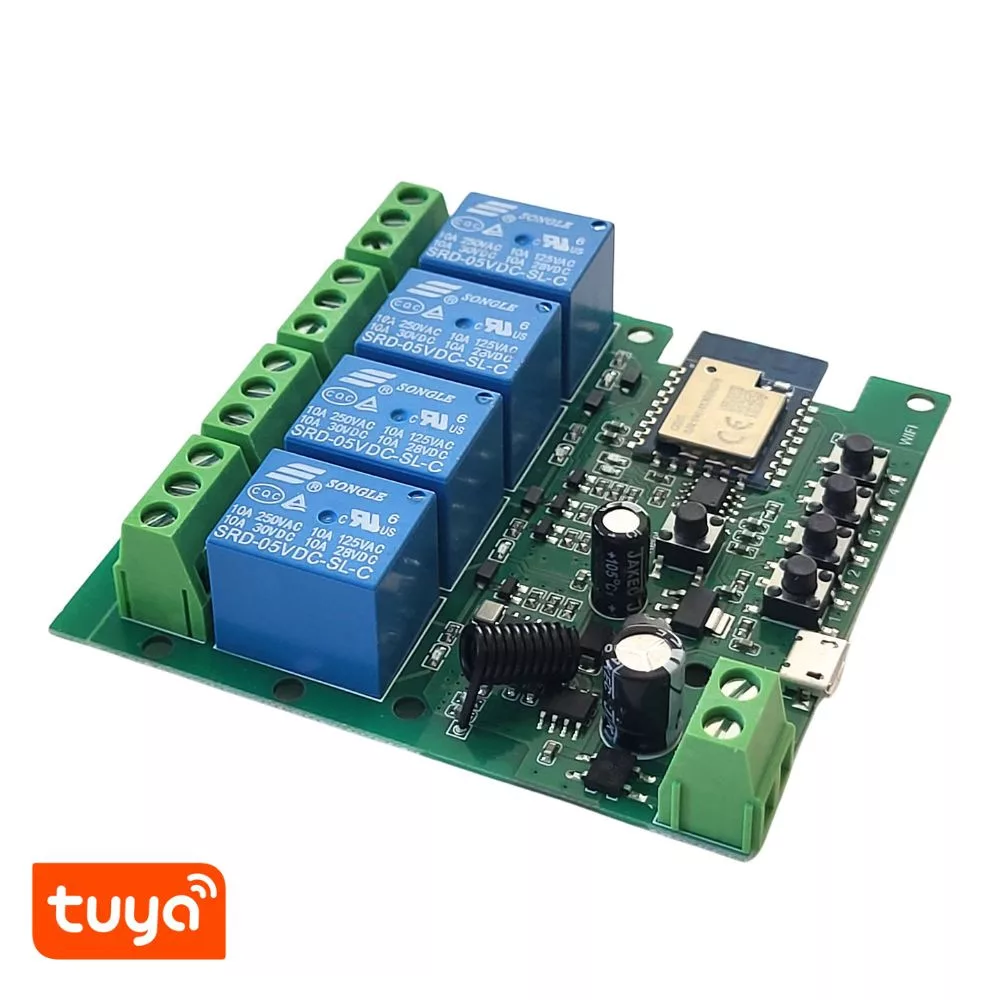

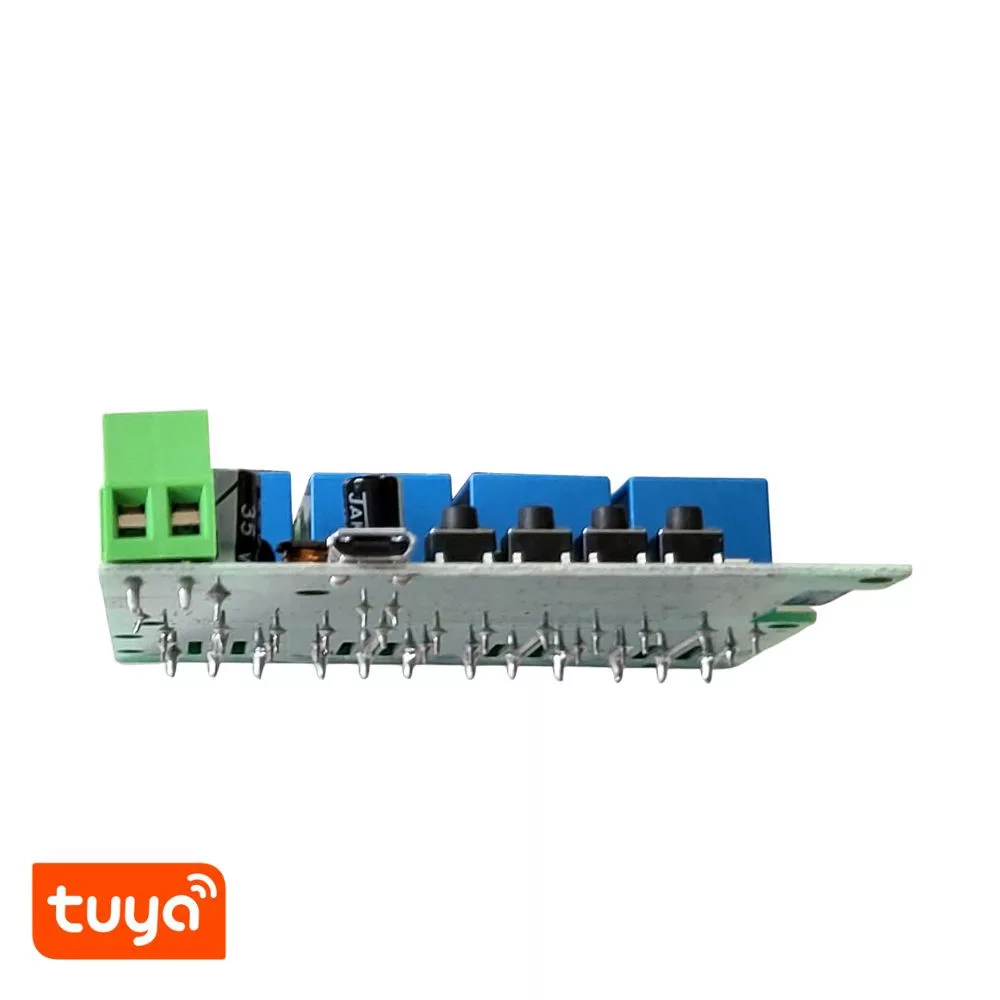

TuyaSmart 4CH 5V-32V AC/DC – négy áramkörös, Wi-Fi , RF, NO/NC okosrelé

A TuyaSmart 4CH 7V-32V RF Tuya okos Wi-Fi relémodul, univerzális, DIY célú okosrelé, Wi-Fi, RF 433 MHz-es kommunikációval és időzítés, inching és self-locking üzemmódok támogatásával teszi okosíthatóvá a különböző elektromos eszközöket, emellett beállítható napi vagy heti ütemezés esetleg visszaszámláló. Ideális megoldást kínál többek között kapuzárak és elektromosan nyitható kapuk vagy PC tápegységek távoli vezérléséhez. Motorvezérléshez (ahol két vagy többirányú mozgatás lehetséges) a termék 2 áramkörös vagy 4 áramkörös verziója szükséges.

A WiFi-s okosrelé a működéséhez 5V USB-s vagy 7V-32V AC/DC közötti tápfeszültséget igényel, miközben akár 220V AC terhelések kapcsolására is alkalmas. A kapcsolt áramkör a relé tápfeszültségétől független, a relé a COM bemenetre kötött 90-250V/10A váltóáramot vagy 0-30V/10A egyenáramot tud kapcsolni NO vagy NC üzemmódban is. Feszültség nélküli, azaz potenciál mentes, ún. száraz kontaktus kapcsolásra is alkalmas. A modul átállítható impulzuskapcsolási üzemmódba, melyben 1 másodperc kapcsolás után megszakítja az áramkört, vagy 1 másodperc megszakítás után újra zárja az áramkört. A telepítés villamossági ismeretet igényel, ezért elsősorban DIY-ben tapasztalt felhasználóknak vagy szakember általi beépítésre ajánlott.

A Tuya Smart vagy Smart Life alkalmazáson keresztül a relé távolról vezérelhető, időzíthető és automatizálható.

A beépített RF 433 MHz-es vevőnek köszönhetően a modul nemcsak telefonról, hanem kompatibilis 433 MHz-es távirányítóval (pl. Sonoff RF R2 vagy SmartWise RF4P) is vezérelhető.  A hangvezérlés támogatásával Amazon Alexa és Google Home rendszerekből is kapcsolható a relé.

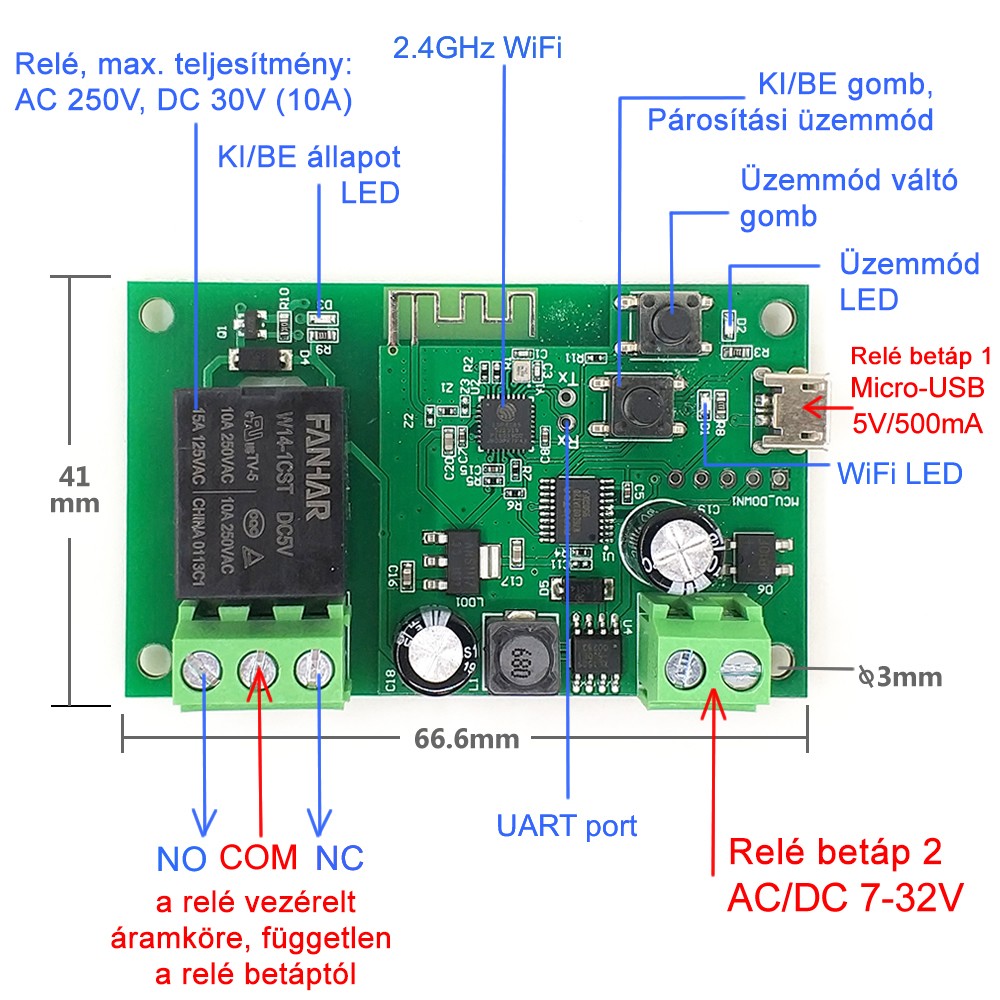

A kép illusztráció, az RF nélküli termékverzió képének felhasználásával készült.

A termék két fő üzemmódban működik: normál kapcsolás és impulzus kapcsolás. A két üzemmód között az applikáció segítségével lehet váltani.

„NO” és „NC” típusú vezérléseket is beköthetsz vele:

A relének három csatlakozási pontja van:

• a „COM”, a bemenet, avagy az NC és az NO esetén közös pólus,
• az „NO”, azaz „Normally Open” = "Alaphelyzetben nyitott" és
• az „NC”, azaz „Normally Closed” = "Alaphelyzetben zárt".

NO és COM bekötése esetén: az áramkör alapértelmezésben nyitva van, és a relé kapcsolásakor a COM (közös) és az NO pólus közötti áramkör záródik.

NC és COM bekötése esetén: az áramkör alapértelmezésben zárva van (feszültség alatt van), és a relé kapcsolásakor szakad meg az áramkör. (Ez a bekötés használatos például olyan elektromos kapunyitók esetén, ahol a kapu az áramkör megszakadásakor nyílik.)

A Tuya / Smart Life ökoszisztémáról

A Tuya az egyik legelterjedtebb okosotthon platform, amely számos gyártó Wi-Fi, Zigbee, Bluetooth és RF alapú eszközeit fogja össze egyetlen alkalmazásban. A Tuya Smart és Smart Life alkalmazások segítségével relék, kapcsolók, érzékelők, világítások, konnektorok és más okoseszközök vezérelhetők távolról.

A Tuya alapú eszközök jellemzően támogatják az időzítéseket, automatizációkat, jeleneteket, megosztott vezérlést, valamint az Amazon Alexa és Google Home hangvezérlést. A platform egyik előnye, hogy széles termékkínálatot és egyszerű mobilalkalmazásos kezelést biztosít.

A DIY relémodulok esetében fontos, hogy a bekötéshez alapvető villamossági ismeret szükséges. A nem megfelelő bekötés veszélyes lehet, ezért 230V AC hálózati feszültségű alkalmazásnál szakember általi telepítés javasolt.

Okosotthon protokollok és platform kompatibilitás

• WiFi + RF verzió -  Távoli vezérlés Tuya Smart vagy Smart Life alkalmazáson keresztül. Nem csak mobiltelefon app-ból kapcsolható az interneten át, hanem helyileg Sonoff és SmartWise 433 MHz-es (nem ugrókódos) RF távirányítókkal és RF fali kapcsolókkal is vezérelhető;
• Relé tápfeszültség: 5V DC USB vagy 7V-32V AC/DC
• Vezérelt áramkör: feszültség-mentes száraz kontaktus vagy 90-250V/10A váltóáram vagy 0-30V/10A egyenáram is kapcsolható, (a relé tápfeszültségétől függetlenül)
• NO/NC bekötést és kapcsolást is támogat - a relé képes áramköröket zárni és megszakítani is
• Magyar nyelvű mobil App – Ingyenes iOS és Android mobil App: Tuya és Smartlife
• Állapotlekérdezés – A mobil App-ban látszik a relé aktuális állapota (be vagy kikapcsolt)
• Távvezérléssel való KI/BE kapcsolás – Bárhol is van, mostantól a mobiltelefon app-ból az interneten át távolról ki vagy be kapcsolhatja a relét (és a rá között eszközöket)
• Időzítés – Számos időzítési funkció elérhető: egy konkrét időpont beállítása, ismétlődő időpontok beállítása, visszaszámláló / timer, ciklus.
• Időzített kikapcsolás - beállítható a relé arra is, hogy minden bekapcsolás után bizonyos idővel automatikusan kikapcsoljon
• Impulzus kapcsolás: beállítható a relé impulzus kapcsolásra is, azaz egy megadott hosszúságú rövid kapcsolásra (pl. jellemzően 0,5 vagy 1 másodperc), a négy áramkör külön-külön beállítható erre.
• Megosztható másokkal – Hozzáférést adhat pl. családtagjainak vagy másoknak a távvezérléshez
• Csoportok, szobák - csoportokba és szobákba rendezheti Sonoff és SmartWise okoseszközeit az eWeLink app-ban
• Okosvezérlés (Scene) – Az Okosvezérlés / Scene Tuya app funkció segítségével létrehozhat különböző Tuya / SmartWise eszközök közötti feltételes vezérléseket is.

Villamossági funkciók

• Tápfeszültség: DC/AC 7–32V.
• Kapcsolható terhelés: maximum 10A / 2200W.
• Kimenet típusa: Relés kapcsoló kimenet.
• Csatornák száma: 1-4 csatorna termékverziótól függően.
• Inching alapértelmezett idő: 1 másodperc.
• Állítható inching idő: 1–3600 másodperc az alkalmazásban.
• Normál működési üzemben: A relé be- vagy kikapcsolt állapotban marad a következő vezérlésig.
• Motorvezérlési üzemben: a 2 és 4 kimenettel rendelkező verziók esetében DC vagy AC motor előre/hátra vezérléséhez automatizálási célokra használható megfelelő bekötéssel.
• Garázskapu kompatibilitás: Impulzusvezérlésű kapunyitókkal használható, kiskapu-nagykapu funkcióra a több kimenettel rendelkező verziók alkalmasak.

Műszaki specifikációk

• Terméknév: TuyaSmart Wi-Fi Switch Relay 7–32V / 220V okosrelé RF 433
• Modell: TYWR 7V–32V
• Terméktípus: Wi-Fi + RF 433 MHz okosrelé modul
• Vezérlő alkalmazás: Tuya Smart / Smart Life
• Wi-Fi szabvány: 2,4 GHz, IEEE 802.11 b/g/n
• RF kommunikáció: 433 MHz
• RF távirányító típusa: 433 Mhz tanulókódos távirányító támogatás
• Tápfeszültség: DC/AC 7–32V
• Maximális áram: 10A
• Maximális teljesítmény: 2200W
• Csatornák száma: 1-4CH (termékváltozattól függően)
• Méret: 69 × 41 × 20 mm
• Üzemmódok: Self-locking, inching
• Alapértelmezett impulzusidő: 1 másodperc
• Állítható impulzusidő: 1–3600 másodperc
• Hangvezérlés: Amazon Alexa, Google Home
• Távoli vezérlés: Tuya / Smart Life alkalmazáson keresztül
• Időzítés: Ütemezés és visszaszámláló támogatott
• Megosztott vezérlés: Igen
• Relé élettartam: több mint 1 000 000 kapcsolás.
• Felhasználási terület: DIY okosotthon automatizálás, világítás, kapunyitó, ajtóvezérlés, elektromos zár, vízpumpa, kisebb motoros és háztartási eszközök
• Biztonsági megjegyzés: bekötés esetén szakember általi telepítés javasolt!
