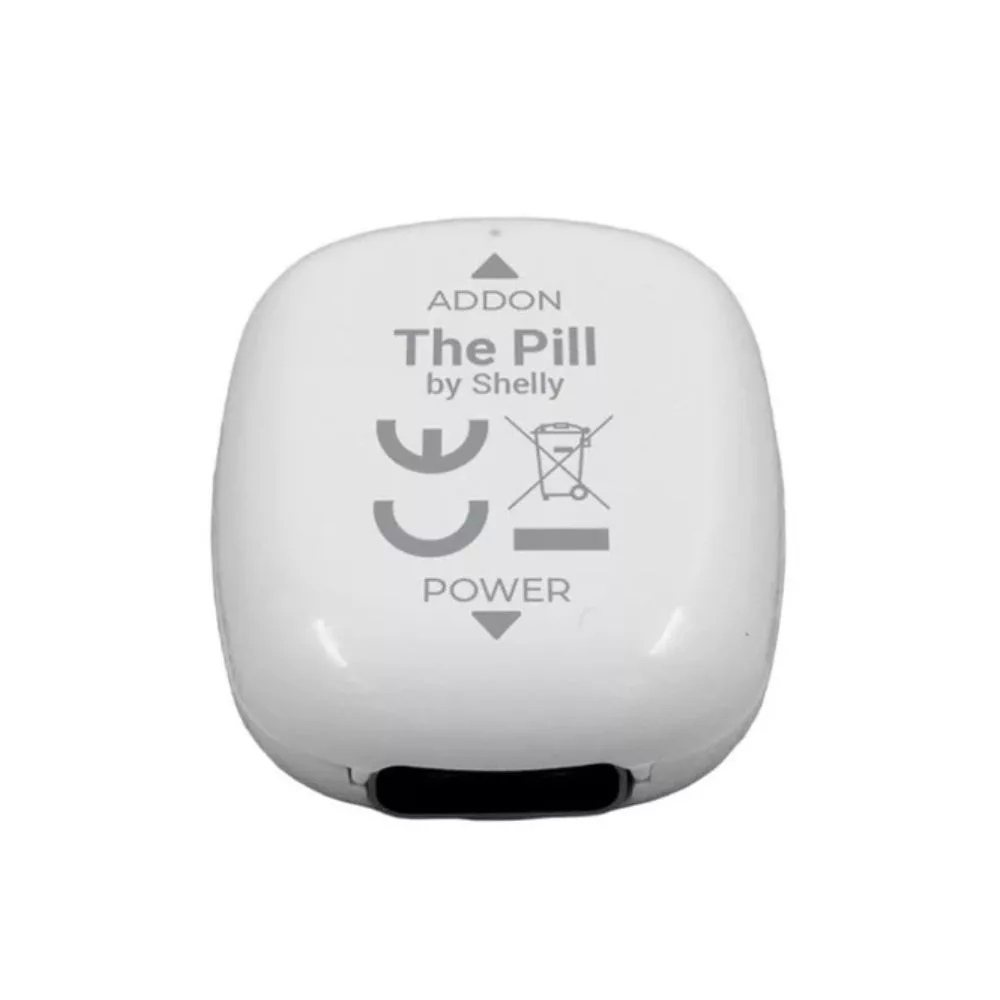

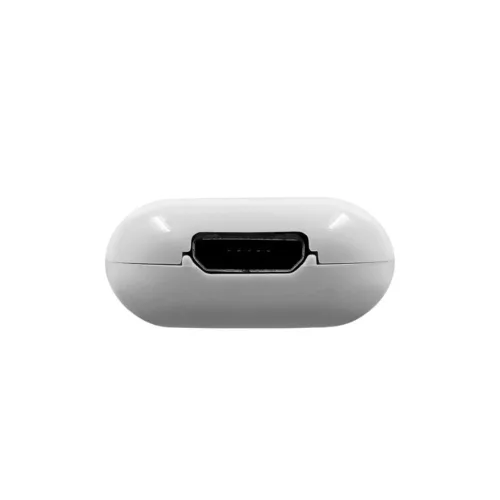

The Pill by Shelly – többcélú bemeneti modul, Wi-Fi, Bluetooth, fehér (S3SN-0U53X)

A The Pill by Shelly egy rendkívül kompakt, többcélú okos kiegészítő eszköz, amely alacsony feszültségen (5V USB-C táplálással) működik, és Wi-Fi valamint Bluetooth kapcsolattal rendelkezik. A méreteinek köszönhetően kis helyen elfér és szinte bárhová beépíthető, így ideális választás olyan területeken, ahol korlátozott a rendelkezésre álló hely, például műszaki szekrényekben, vezérlődobozokban vagy DIY projektekben. A felhasználási lehetőségek tárháza szinte korlátlan, ha épp egy ilyen kis mindenesre van szükség.

A készülék alapértelmezetten Plug&Play hőmérséklet- és páratartalom mérésre használható külső szenzorokkal (DS18B20, DHT22, nem része a csomagnak), de valójában egy sokkal sokoldalúbb platform: a külön megvásárolható kiegészítőknek (5-Terminal, Analog 0-30v, és SSR add-on, Jack splitter) hála a különböző digitális és analóg szenzorok, valamint alacsony feszültségű vezérelt eszközök csatlakoztatását is támogatja. A konfigurálható bemenetek és kimenetek révén a Pill ideális választás automatizálási, mérési és vezérlési feladatokra.

A Shelly Gen3 platform részeként a készülék fejlett funkciókat kínál, mint például időzítések, helyi automatizációk, scripting és MQTT integráció. Emellett BLE gateway-ként is működik, így összekapcsolja a Shelly BLU eszközöket a Wi-Fi hálózattal. Ez egy kifejezetten DIY és haladó felhasználóknak szánt okos megoldás, amely nagy rugalmasságot és integrációs lehetőségeket biztosít.

A The Pill by Shelly sokoldalúságának köszönhetően számos különböző alkalmazási területen megállja a helyét – a legegyszerűbb mérésektől egészen az összetett automatizálási rendszerekig:

- Víz hőmérsékletének figyelése:

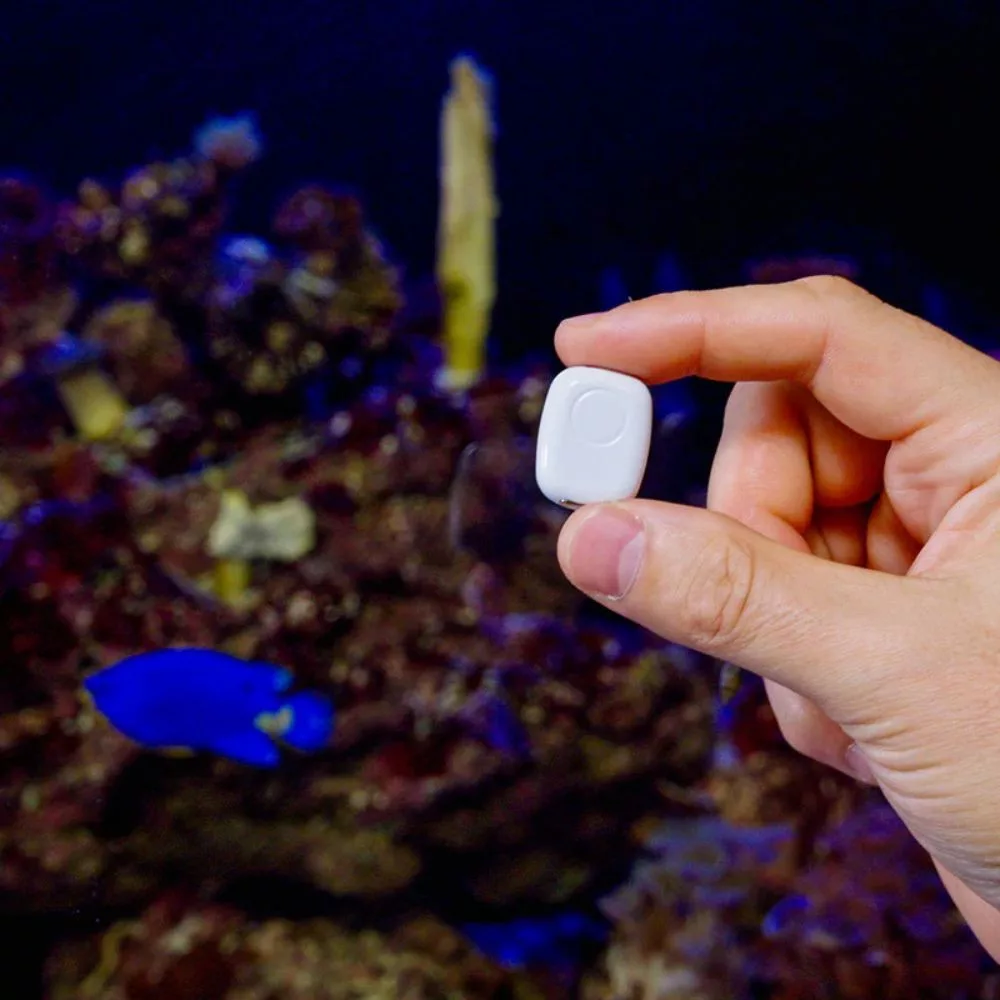

Ideális választás akváriumok, medencék, bojlerek vagy víztartályok hőmérsékletének mérésére. A csatlakoztatott szenzorok adatai valós időben jelennek meg, így könnyedén automatizálható például a fűtés vagy a keringetés a kívánt hőmérséklet fenntartásához.

- Beltéri és üvegházi klíma ellenőrzés:
Segítségével folyamatosan nyomon követhető a hőmérséklet és a páratartalom, legyen szó lakóhelyiségről vagy növénytermesztésről. Az adatok alapján automatizálható a szellőztetés, párásítás vagy fűtés, így mindig optimális környezet biztosítható.

- Akkumulátoros rendszerek felügyelete:
Különösen hasznos alacsony feszültségű rendszerek esetén, ahol fontos a stabil működés. A feszültségértékek folyamatos monitorozásával időben észlelhetők az eltérések, így megelőzhetők a meghibásodások vagy teljesítménycsökkenések.

- Egyedi automatizálási megoldások:
A rugalmas bemeneti és kimeneti konfiguráció, valamint a scripting lehetőségek révén szinte bármilyen egyedi logika megvalósítható. Alkalmas speciális otthoni automatizmusokhoz, de akár kisebb ipari vagy üzleti vezérlési feladatokra is.

Ez a kompakt eszköz ideális választás mindazok számára, akik testreszabható, megbízható és bővíthető megoldást keresnek különféle mérési és vezérlési feladatokra.

A Shelly márkáról

A Shelly az egyik legismertebb okosotthon márka, amely Wi-Fi-alapú, hub nélküli eszközeiről híres. Termékei széles körben integrálhatók különböző rendszerekkel, például Home Assistant, Google Home vagy Amazon Alexa platformokkal. A Shelly különösen erős a helyi vezérlés, az automatizáció és a nyílt integrációs lehetőségek (MQTT, REST API) terén.

Főbb terméktulajdonságok

• Kompakt méret: Kis helyigény, könnyű beépíthetőség.
• USB-C tápellátás: 5V-os működés alacsony fogyasztással.
• Wi-Fi + Bluetooth: Közvetlen hálózati kapcsolat és BLE eszközkezelés.
• Plug&Play szenzor támogatás: DS18B20 és DHT22 szenzorokhoz.
• Rugalmas I/O módok: Digitális és analóg bemenet/kimenet konfiguráció.
• Bővíthetőség: Külső add-on modulok támogatása (SSR, analóg mérés).
• Shelly Gen3 funkciók: Scripting, automatizációk és virtuális komponensek.
• BLE Gateway: Shelly BLU eszközök integrálása.

Okosotthon protokollok és platform kompatibilitás

• Protokollok: Wi-Fi (802.11 b/g/n) és Bluetooth 4.2 (BLE).
• Gyári platform: Shelly Smart Control.
• Harmadik feles integráció: MQTT, HTTP, WebSocket.
• Home Assistant: Teljes támogatás.
• BLE eszközök: Shelly BLU kompatibilitás.
• Lokális működés: Internet nélkül is működik.

Okos funkciók

• Hőmérséklet mérés: Akár 5 db DS18B20 szenzorral.
• Páratartalom mérés: DHT22 szenzor támogatás.
• Feszültség mérés: 0–2.5V (alap), 0–30V külső modullal.
• Digitális I/O: Külső eszközök vezérlése és állapotfigyelése.
• Automatizációk: Helyi és felhő alapú vezérlés.
• Időzítések: Heti és komplex időzítések.
• Scripting: Egyedi működés és logika kialakítása.
• Webhook támogatás: Külső rendszerek integrációja.
• Eseménynapló: Részletes működési előzmények.

Műszaki specifikációk

• Terméknév: The Pill by Shelly
• Modell: S3SN-0U53X
• Méret: 26 × 19.95 × 8.5 mm
• Tömeg: 3 g
• Burkolat anyaga: Műanyag
• Szín: Fehér

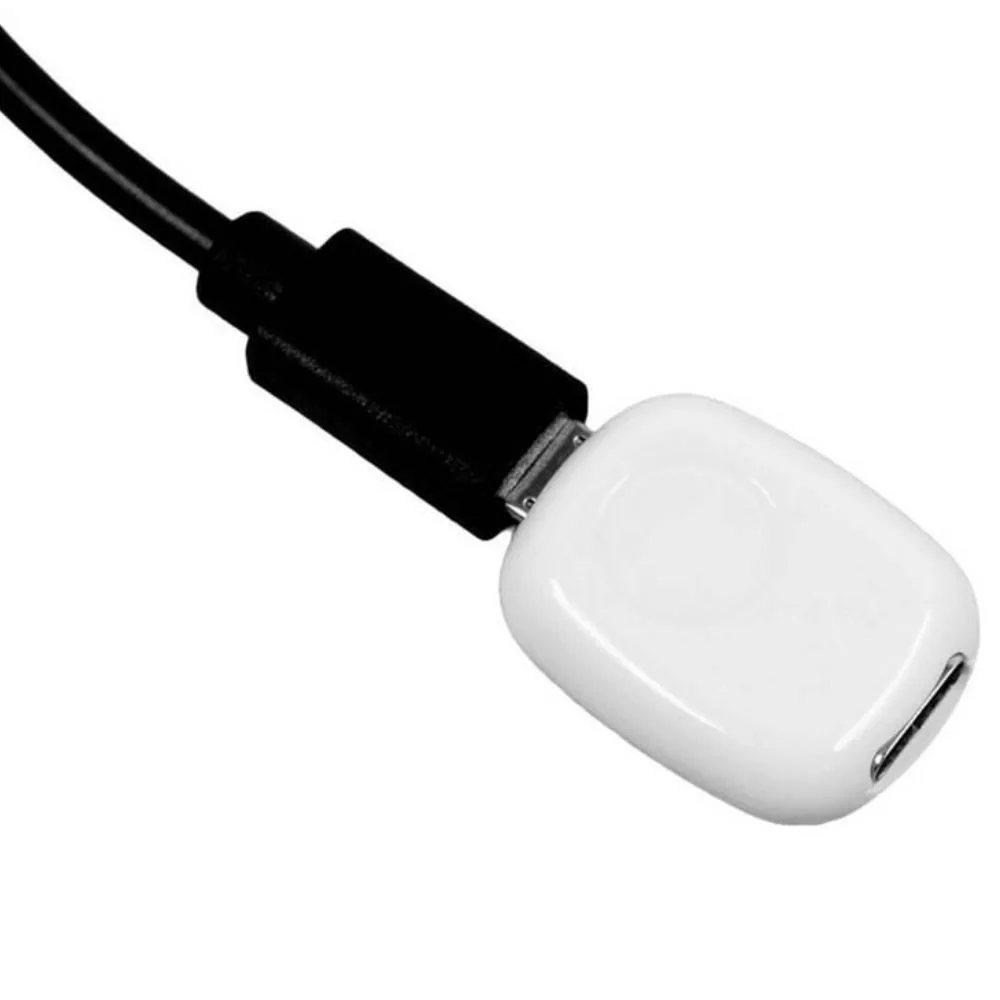

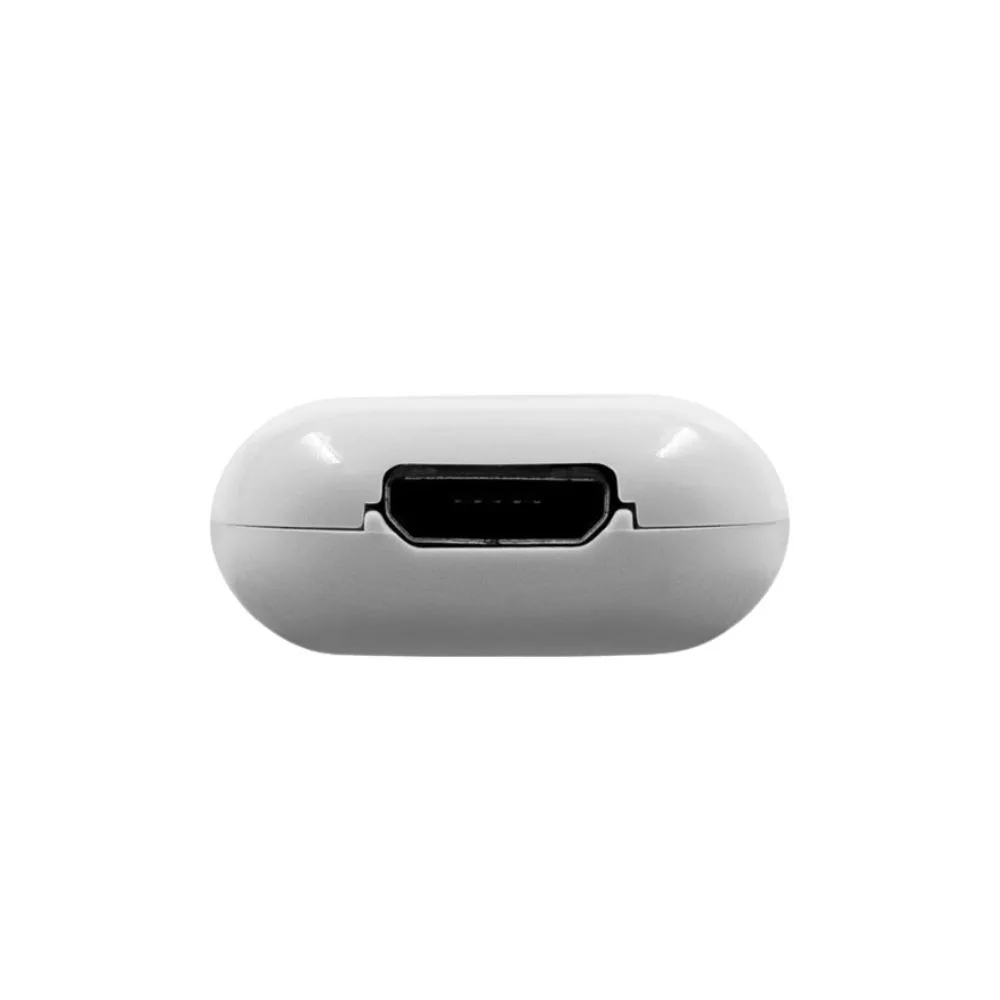

• Tápellátás :5 V DC (USB-C)
• Fogyasztás: < 1 W
• Digitális bemenet: Active LOW; LOW: <0.83 V, HIGH: >2.48 V
• Digitális bemenet max. feszültség 3.3 V
• Digitális kimenet 3.3 V logikai szint
• Max. kapcsolási áram 20 mA
• Feszültségmérés 0–2.5 V (alap), 0–30 V (külső modullal)
• Mérési pontosság ±(2% + 5d)
• Belső hőmérő Nincs
• Külső szenzorok 1× DHT22 vagy max. 5× DS18B20 (nem tartozék)
• Wi-Fi 802.11 b/g/n, 2.4 GHz
• Wi-Fi hatótáv max. 30 m (beltér), 50 m (kültér)
• Bluetooth BLE 4.2
• Bluetooth hatótáv max. 10 m (beltér), 30 m (kültér)
• CPU Shelly ESP32-C3
• Flash memória 8 MB
• Időzítések max. 20
• Webhook támogatás 20 (hookonként max. 5 URL)
• Scripting Igen
• MQTT Igen
• Titkosítás Igen
• Működési hőmérséklet -20°C – +40°C
• Páratartalom 30–70% RH

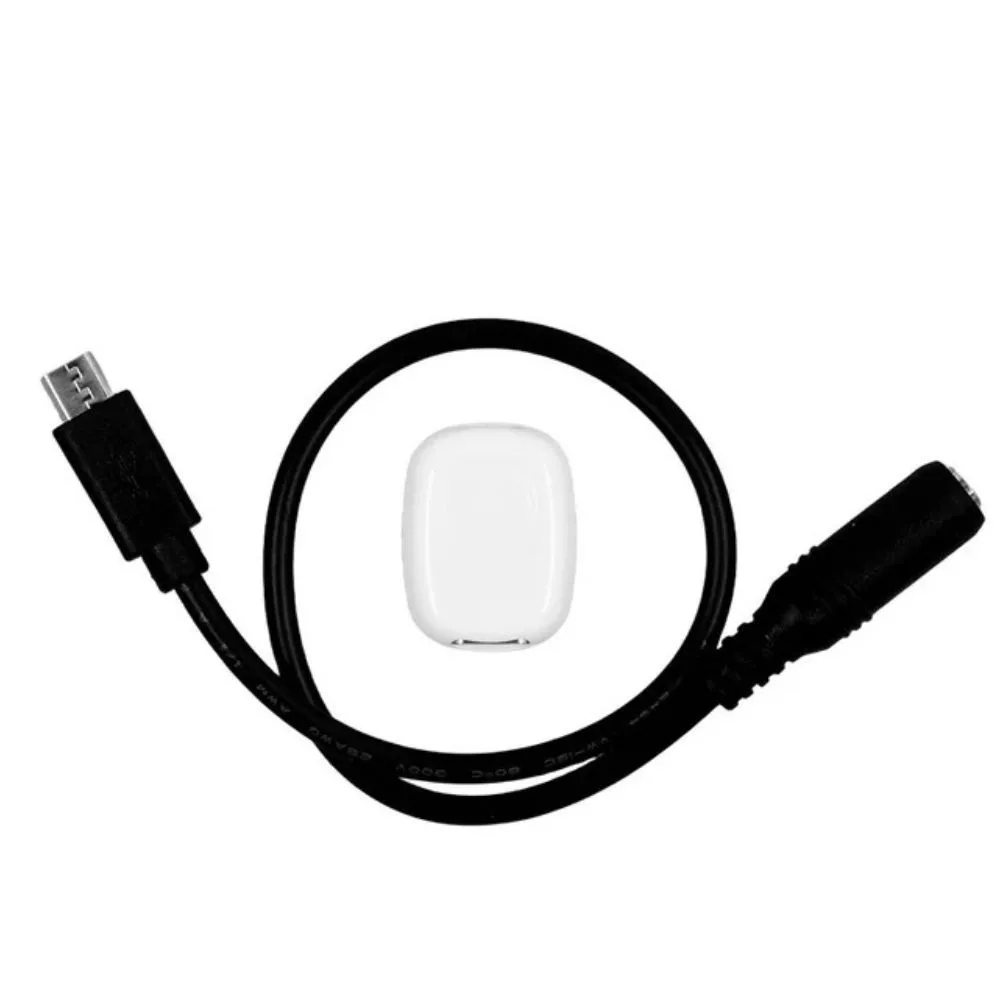

• Támogatott kiegészítők 3.5 mm jack kábel (tartozék), 1→5 splitter, DS18B20 szenzor
• Támogatott bővítők 5-terminal Add-on, SSR Add-on, 0–30V analóg Add-on
