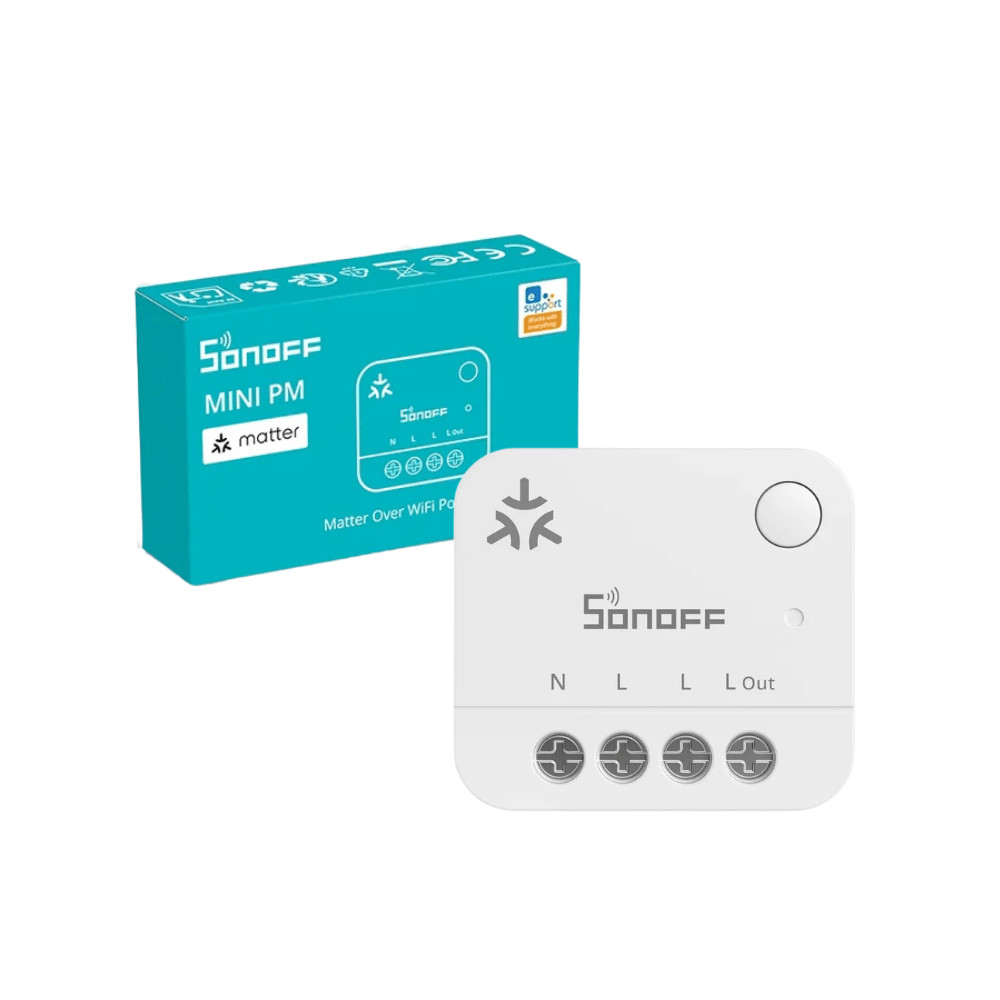

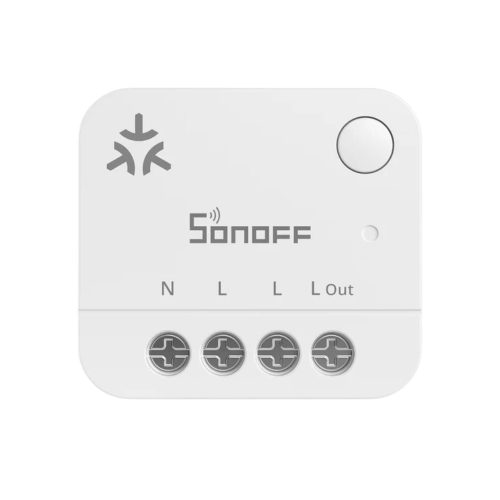

Sonoff Matter Over WiFi Power Meter – 1 áramkörös fogyasztásmérő, Matter, Wi-Fi (MINI-1GP)

SONOFF MINI PM (MINI-1GP) kompakt, Wi-Fi-s, Matter-kompatibilis fogyasztásmérő modul, amely egyfázisú, 100–240 V AC hálózaton legfeljebb 16 A terhelés fogyasztási adatainak mérésére használható. A készülék nem kapcsolórelé: elsődleges feladata a feszültség, áramerősség, pillanatnyi teljesítmény és energiafogyasztás mérése. Kis, 32 × 29 × 15,9 mm-es méretének köszönhetően süllyesztett szerelésre, például szerelvénydobozba történő beépítésre készült.

A MINI-1GP kétirányú energiamérést támogat, ezért nemcsak a fogyasztás, hanem a hálózat felé történő energiavisszatáplálás is mérhető, például erkélynapelemek termelésének követésére. Az eWeLink rendszerben valós idejű és historikus energiaadatok, grafikonok és villamosenergia-költségszámítás érhető el, az energia- és költségadatok pedig exportálhatók. Internetkapcsolat kiesésekor az energiaadatok helyileg tovább tárolódnak, majd a kapcsolat helyreállásakor szinkronizálódnak.

A készülék Matter over Wi-Fi kommunikációt, helyi OpenEdge webes kezelőfelületet, MQTT-integrációt és JSON-RPC 2.0 API-t is támogat. Home Assistant rendszerbe Matteren vagy MQTT-n keresztül integrálható, ezért a gyártói eWeLink felhő használata nem feltétele a helyi integrációnak. A MINI-1GP elsősorban fogyasztásmérési és energiafelügyeleti feladatokra készült; nulla vezeték szükséges a működéséhez.

A SONOFF márkáról

A SONOFF okosotthon-eszközöket, relémodulokat, fogyasztásmérőket, fali kapcsolókat, Zigbee érzékelőket, vezérlőpaneleket, átjárókat és különféle villamos szerelési kiegészítőket gyárt. A termékkínálatban Wi-Fi-, Zigbee-, Matter- és LAN-kommunikációt használó eszközök egyaránt megtalálhatók.

A SONOFF eszközök elsődlegesen az eWeLink platformra épülnek, de számos termék Home Assistant, Zigbee2MQTT, ZHA, SmartThings, Alexa, Google Home és más okosotthon-rendszerekkel is integrálható. A gyártó kínálatában a lakossági okosotthon-megoldások mellett DIN sínre szerelhető eszközök, energiafelügyeleti megoldások és professzionális telepítésre alkalmas termékek is megtalálhatók.

Főbb terméktulajdonságok

• Matter kompatibilitás: A MINI-1GP Matter protokollt támogat, amely lehetővé teszi a kompatibilis okosotthon-rendszerekbe történő szabványos integrációt. Az Energy Meter eszköztípus támogatása jelenleg platformonként eltérő.
• SONOFF OpenEdge: A készülék közvetlenül, helyi hálózaton keresztül webböngészőből kezelhető, alkalmazás telepítése és felhőkapcsolat nélkül.

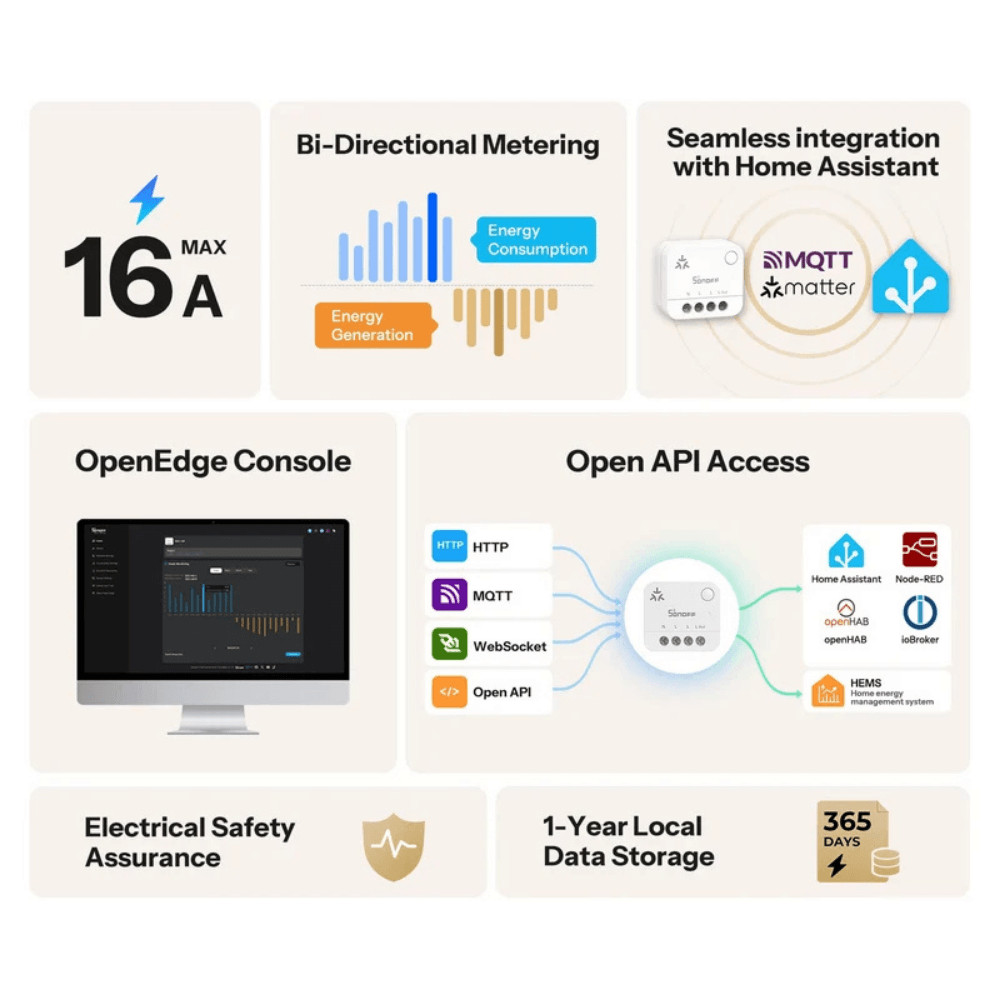

• Kétirányú energiamérés: Az energiafogyasztás mellett az ellenkező irányú energiaáramlás is mérhető, így például erkélynapelemek által termelt energia követésére is használható.
• Energiaadatok és export: Az energiafogyasztás grafikonokon követhető, a historikus energiaadatok pedig további elemzéshez exportálhatók.
• Villamosenergia-költség követése: Egyedi pénznem és villamosenergia-tarifa állítható be, amelyek alapján a rendszer kiszámítja és grafikonokon megjeleníti a villamosenergia-költségeket.
• Home Assistant integráció: Matter és MQTT használatával is integrálható Home Assistant rendszerbe.
• Nyílt API: JSON-RPC 2.0 API érhető el HTTP, WebSocket és MQTT kapcsolaton keresztül a készülék adatainak eléréséhez és integrációjához.

Okosotthon-protokollok és platformkompatibilitás

• Wi-Fi: IEEE 802.11 b/g/n szabványú 2,4 GHz-es Wi-Fi hálózathoz csatlakozik. Külön okosotthon-átjáró nem szükséges az eWeLink vagy helyi hálózati használathoz.
• Matter over Wi-Fi: A MINI-1GP natív Matter eszközként, 2,4 GHz-es Wi-Fi hálózaton integrálható kompatibilis Matter rendszerekbe.
• eWeLink: Az eWeLink alkalmazásban érhetők el a részletes energiafogyasztási adatok, grafikonok, költségszámítás, adat-export és a készülék egyéb beállításai.
• Home Assistant Matter: Matteren keresztül támogatott a feszültség-, áram-, teljesítmény- és energiaadatok továbbítása Home Assistant rendszerbe.
• Home Assistant MQTT: MQTT használatával is integrálható Home Assistant rendszerbe. LAN-only környezetben az MQTT-integráció valós időben képes fogadni a mérési adatokat.
• MQTT: A helyi OpenEdge felületen külső MQTT kapcsolat konfigurálható, így a mérési adatok helyi vagy harmadik fél rendszerébe továbbíthatók.
• HTTP API: A JSON-RPC 2.0 alapú API HTTP kapcsolaton keresztül is elérhető.
• WebSocket: JSON-RPC 2.0 kommunikáció és kimenő WebSocket kapcsolat is támogatott külső rendszerek integrációjához.
• Alexa, Google Home, Apple Home és SmartThings: A Matter szabvány elvileg lehetővé teszi a többplatformos használatot, de a SONOFF jelenlegi dokumentációja szerint ezek a platformok az Energy Meter eszköztípus platformoldali korlátozásai miatt jelenleg nem támogatják a MINI-1GP hozzáadását. Ez a platformok későbbi frissítéseivel változhat.

Okos funkciók

• Valós idejű mérés: Megjeleníthető az aktuális feszültség, áramerősség és teljesítmény.
• Energiafogyasztás mérése: Nyomon követhető az összesített villamosenergia-fogyasztás és a fogyasztás időbeli változása.
• Kétirányú mérés: A készülék mindkét irányú energiaáramlást képes mérni. A visszatáplált energia negatív értékként jeleníthető meg.
• Energiatörténet: Az energiafogyasztás historikus grafikonokon tekinthető meg. Az eWeLink felhőben a gyártó legfeljebb egy év energiaadat-tárolást ad meg.
• Offline adatgyűjtés: Internet- vagy felhőkapcsolat kiesésekor az energiaadatok helyileg tovább tárolódnak, majd a kapcsolat helyreállásakor újraszinkronizálódnak. A készülék teljes áramtalanítása alatt nincs adatgyűjtés.
• Adatok exportálása: A historikus energiaadatok exportálhatók további feldolgozáshoz; a gyártó Excel-exportot ad meg.
• Villamosenergia-költség számítása: Egyedi pénznem és energiaár állítható be, amely alapján az eWeLink kiszámítja és grafikonon megjeleníti a fogyasztás költségét.
• Költségadatok exportálása: Az eWeLinkben tárolt villamosenergia-költség adatok is exportálhatók.
• Fogyasztási görbe: Meghatározott időszakra rögzíthető és megjeleníthető a készülék teljesítményének változása.
• Karbantartási emlékeztető: Beállítható karbantartási intervallum, amelynél a rendszer a nagy teljesítményen eltöltött üzemidőt követi, és a megadott idő elérésekor értesítést küld.
• Helyi webes kezelőfelület: Az OpenEdge felületen valós idejű fogyasztási adatok, energiaelőzmények és grafikonok érhetők el, valamint az energiaadatok exportálhatók.
• LAN működés: Helyi hálózaton a készülék felhőkapcsolat nélkül is elérhető. A webes kezelőfelület és a Home Assistant MQTT-integráció LAN-only környezetben is használható.
• Eszközmegosztás: A készülék más eWeLink-fiókokkal megosztható.
• LED üzemmódok: Az állapotjelző Auto, kikapcsolt és Night Mode üzemmódba állítható. Éjszakai módban időszak adható meg a jelzőfény kikapcsolására.
• AP mód: A készülék saját Wi-Fi hozzáférési pontja bekapcsolható, neve és jelszava konfigurálható.
• OTA firmware-frissítés: A készülék firmware-e frissíthető.

Villamossági funkciók

• Tápfeszültség: 100–240 V AC, 50/60 Hz.
• Névleges áram: legfeljebb 16 A.
• Hálózat: Egyfázisú váltakozó áramú hálózathoz használható.
• Nullavezeték: A MINI-1GP működéséhez nulla vezeték szükséges.
• Fogyasztásmérés: Feszültség-, áram-, pillanatnyi teljesítmény- és energiafogyasztási adatokat mér.
• Kétirányú fogyasztásmérés: A fogyasztás és a visszatáplálás irányát egyaránt képes mérni.
• Nem kapcsolórelé: A MINI-1GP fogyasztásmérőként készült, nem hagyományos távolról vezérelhető kapcsolórelé. A terhelés normál felhasználói ON/OFF vezérlése nem a készülék rendeltetése.

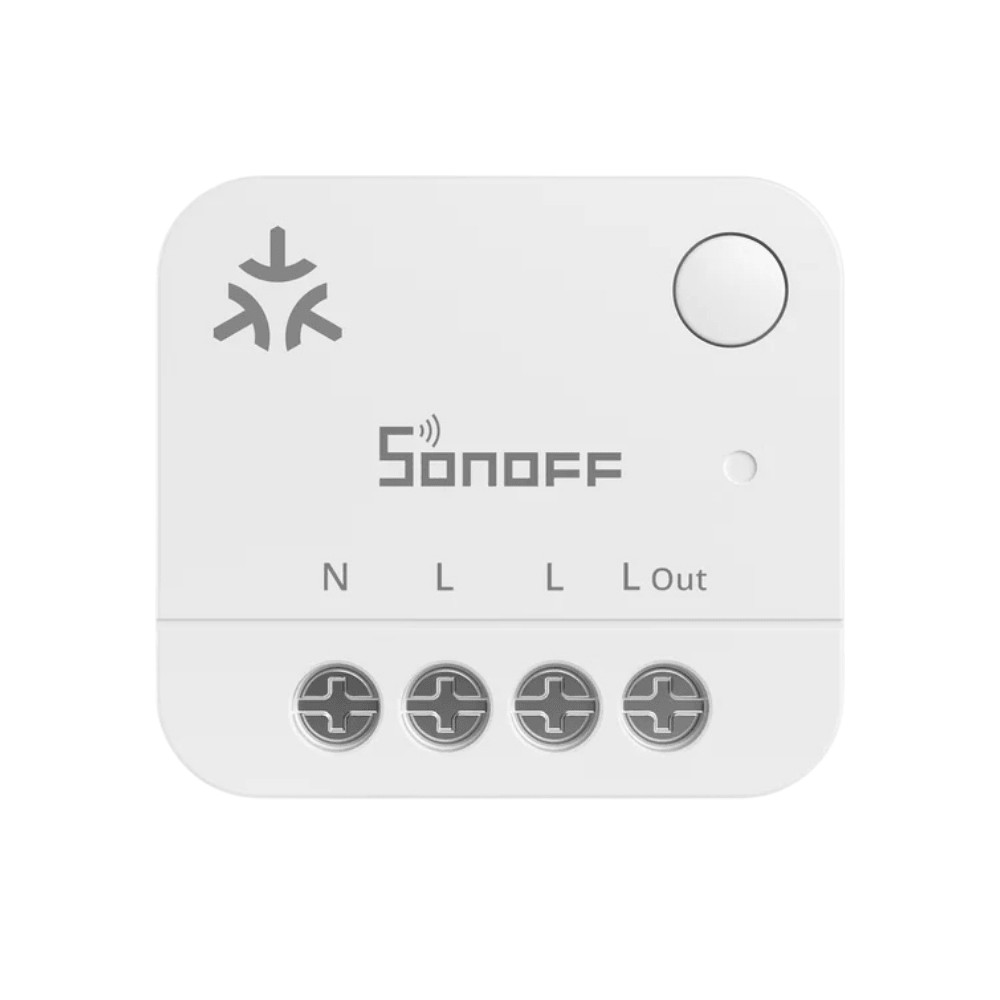

• Bekötés: N nulla-, L fázis- és L Out kimeneti fáziscsatlakozóval rendelkezik. A mérendő terhelés a készüléken keresztül kapja a fázisvezetőt.
• Vezeték keresztmetszete: 0,75–2,5 mm² (18–14 AWG) tömör vagy sodrott rézvezeték használható.
• Előtétvédelem: A gyártó 16 A névleges értékű MCB kismegszakító vagy túláramvédelemmel kombinált RCBO alkalmazását írja elő a MINI-1GP előtt.

Műszaki specifikációk

• Terméksorozat: MINI Extreme Series Gen5
• Terméknév: MINI PM – Matter over Wi-Fi változat
• Terméktípus: Matter over Wi-Fi fogyasztásmérő
• Modell: MINI-1GP
• MCU: ESP32-C6
• Névleges feszültség: 100–240 V AC
• Hálózati frekvencia: 50/60 Hz
• Névleges áram: 16 A
• Wi-Fi: IEEE 802.11 b/g/n, 2,4 GHz

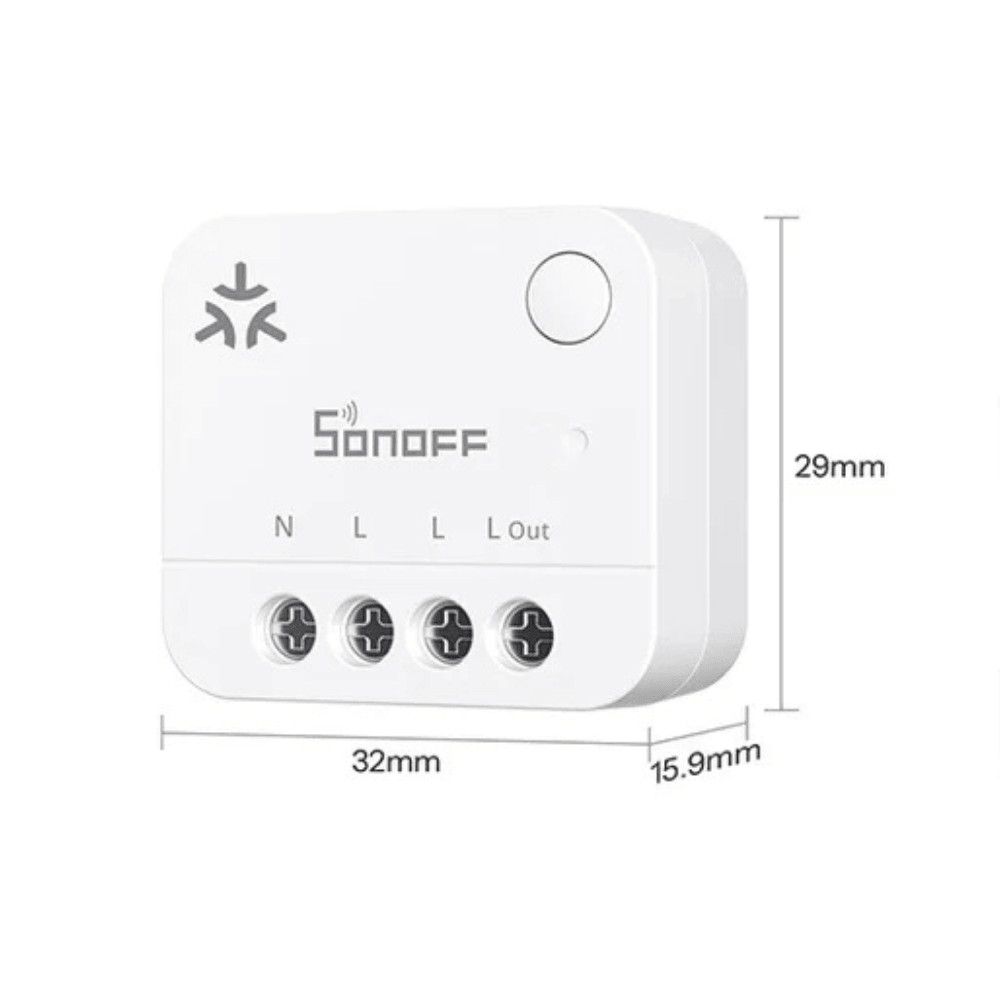

• Méret: 32 × 29 × 15,9 mm
• Szín: fehér
• Burkolat anyaga: PC
• Ajánlott vezeték: 18–14 AWG / 0,75–2,5 mm², tömör vagy sodrott rézvezeték

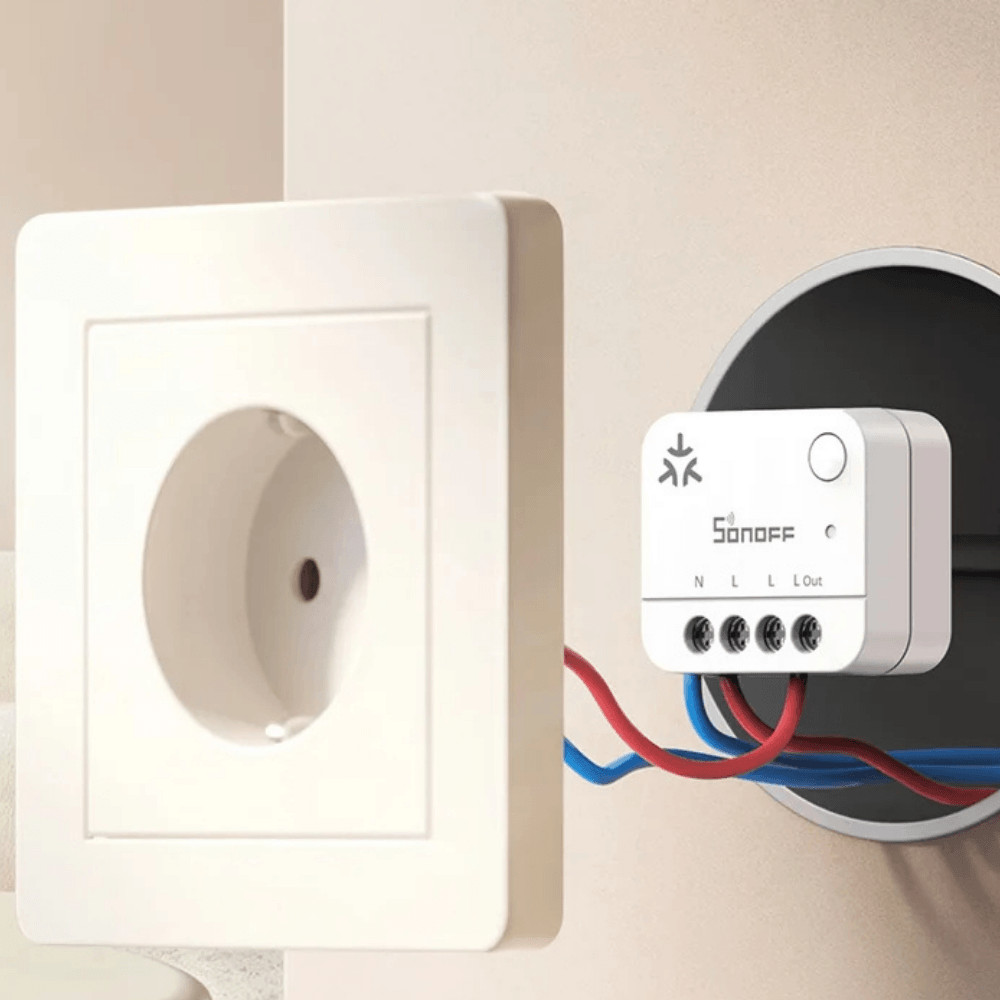

• Telepítés: beltéri, süllyesztett szerelés
• Üzemi hőmérséklet: -10 °C és +40 °C között
• Üzemi páratartalom: 10–90% relatív páratartalom, páralecsapódás nélkül
• Tanúsítványok: CE, RoHS, FCC

Egyéb jellemzők

• Kompakt méret: A 32 × 29 × 15,9 mm-es készülékház süllyesztett villamos szereléshez készült.
• OpenEdge helyi kezelés: A készülék webes felülete a helyi hálózatról a készülék IP-címén vagy a MINI-1GP.local címen érhető el.
• Közvetlen AP hozzáférés: Párosítási módban a készülék saját Wi-Fi hozzáférési pontot indít, amelyen keresztül a helyi webes felület közvetlenül elérhető.
• Helyi integráció: MQTT, HTTP/JSON-RPC és WebSocket lehetőségei miatt olyan rendszerekbe is integrálható, ahol nem kívánatos a kizárólag gyártói felhőre épülő működés.
• Balcony solar mérés: A kétirányú mérés miatt olyan kisteljesítményű hálózatra tápláló rendszerek energiaáramlásának követésére is használható, amelyek villamos paraméterei a MINI-1GP névleges határain belül vannak.
• Telepítés: A gyártó előírása szerint a készülék bekötését és karbantartását szakképzett villanyszerelőnek kell végeznie.
