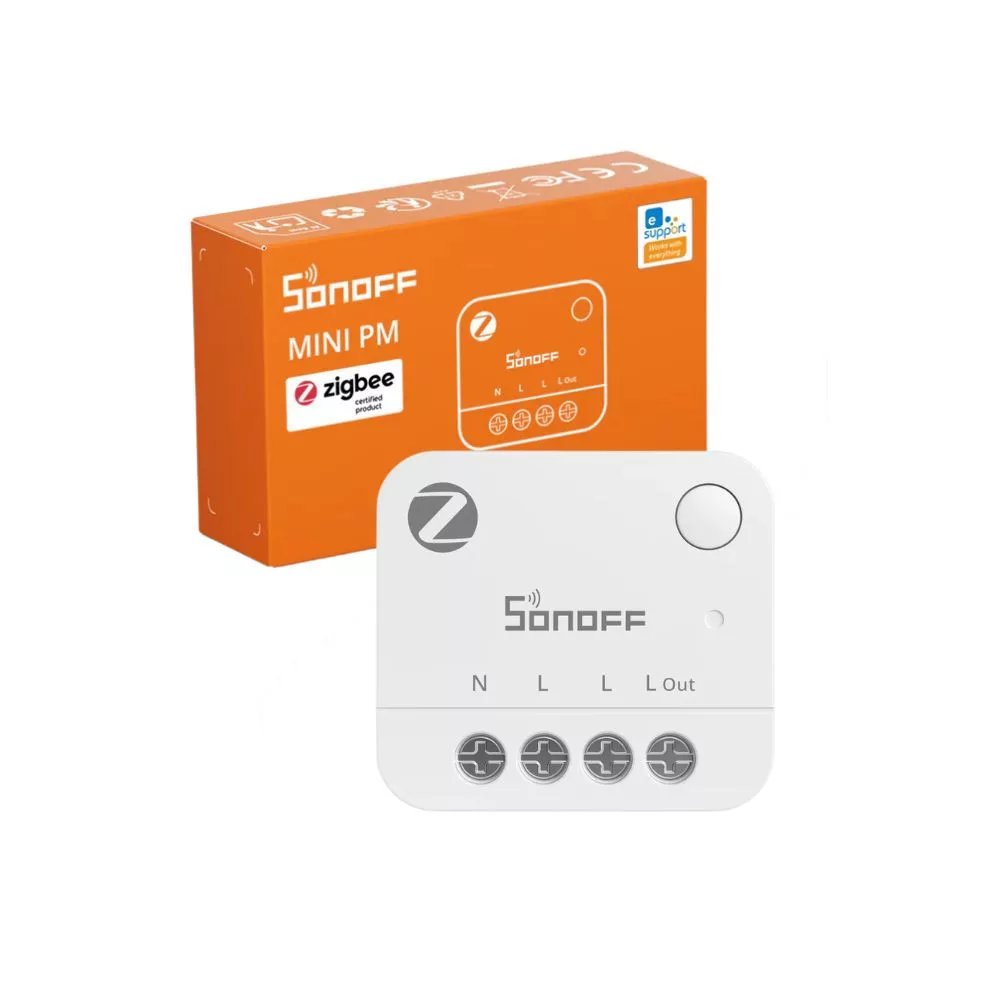

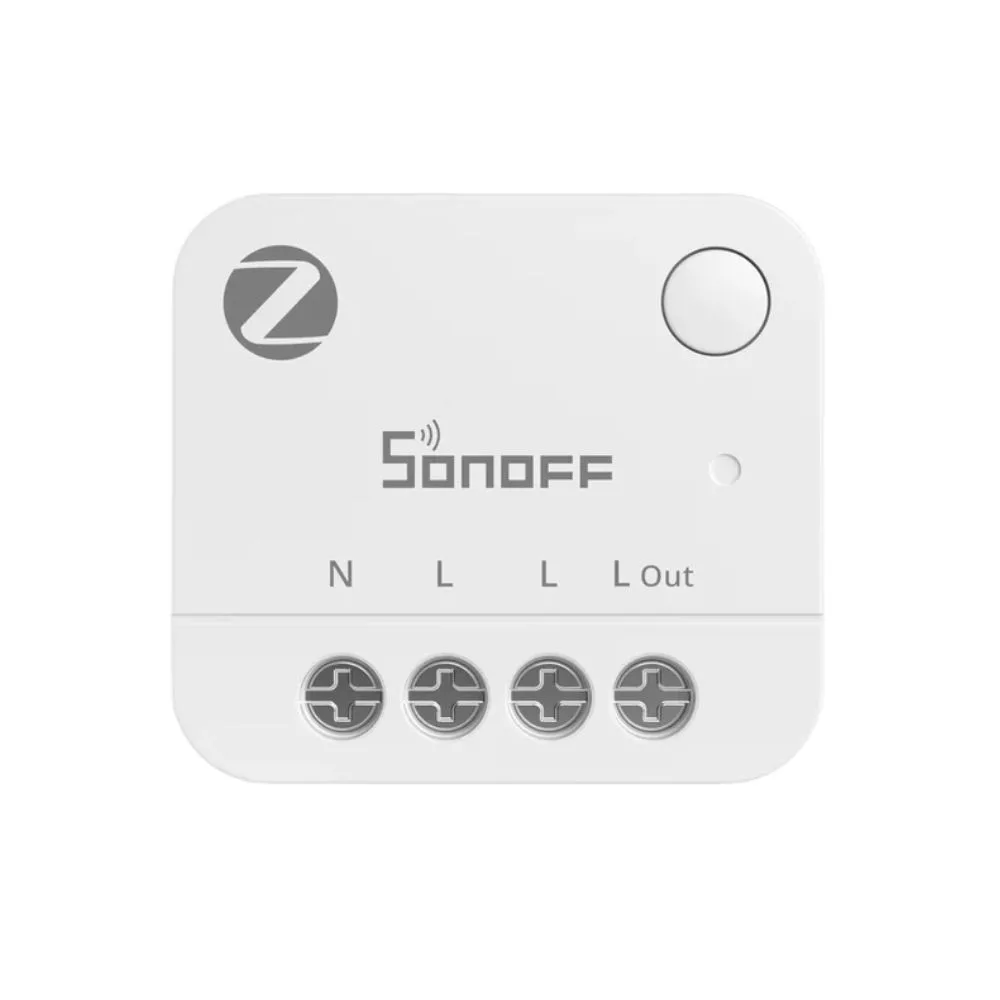

Sonoff MINI PM – okos fogyasztásmérő, Zigbee (MINI-ZB1GP)

SONOFF MINI PM (MINI-ZB1GP) Zigbee 3.0 süllyesztett, kétirányú villamosenergia-mérő modul. A készülék egyfázisú, 100–240 V AC hálózaton működik, és legfeljebb 16 A áramerősségű, illetve 3840 W teljesítményű áramkör mérési adatainak továbbítására alkalmas. Méri a hálózati feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az elhasznált energiát. Kapcsolórelét nem tartalmaz, ezért a csatlakoztatott áramkör tápellátását nem kapcsolja.

A kétirányú energiamérés külön kezeli a hálózatból felvett és az ellenkező irányban továbbított energiát. A modul így fogyasztók energiafelügyelete mellett például erkélynapelemek és kisebb napelemes rendszerek termelésének követésére is használható. Az eWeLink rendszer óránkénti, napi és havi kimutatást, energia-előzményeket, adatexportot, valamint fix és időszakos villamosenergia-tarifák alapján költségszámítást támogat.

A MINI-ZB1GP Zigbee 3.0 kommunikációt használ. Állandó hálózati tápellátású Zigbee routerként más Zigbee eszközök adatforgalmának továbbítására is alkalmas a mesh hálózatban. Rendelkezik egy úgynevezett turbó üzemmóddal, mely segítségével a hatótávolság jelentősen növelhető. SONOFF Zigbee átjáróval az eWeLink rendszerhez, kompatibilis koordinátorral pedig többek között Home Assistant, Zigbee2MQTT, ZHA és SmartThings környezethez integrálható. Az elérhető mérési adatok és beállítások a használt átjárótól és integrációtól függnek.

A SONOFF márkáról

A SONOFF okosotthon-eszközöket, relémodulokat, fogyasztásmérőket, fali kapcsolókat, Zigbee szenzorokat, átjárókat és vezérlőpaneleket gyárt. Termékei között Wi-Fi-, Zigbee- és Matter-kommunikációt használó eszközök is megtalálhatók.

A gyártó eszközei elsősorban az eWeLink platformhoz kapcsolódnak. Több SONOFF Zigbee termék Home Assistant, Zigbee2MQTT, ZHA, SmartThings és más kompatibilis Zigbee rendszerben is használható.

Főbb terméktulajdonságok

• Valós idejű energiafigyelés: A készülék méri a pillanatnyi feszültséget, áramerősséget és teljesítményt, valamint összesíti az energiafelhasználást.
• Kétirányú energiamérés: Külön kezeli a hálózatból felvett és az ellenkező irányban továbbított energiát.
• 16 A-es mérési tartomány: Egyfázisú, legfeljebb 16 A áramerősségű és 3840 W teljesítményű áramkörök mérésére használható.
• Energia-előzmények: Az eWeLink alkalmazás óránkénti, napi és havi bontásban jeleníti meg a korábbi energiaadatokat.
• Energiaadatok exportálása: A rögzített fogyasztási és termelési adatok további feldolgozáshoz exportálhatók.
• Villamosenergia-költség számítása: Fix egységár és napszakhoz kötött, időszakos tarifa is beállítható.
• Készülékműködés figyelése: A teljesítményfelvétel változása alapján érzékelhető egy csatlakoztatott berendezés munkaciklusának befejezése.
• Karbantartási emlékeztető: A rendszer összesítheti a beállított teljesítményküszöb feletti üzemidőt, majd értesítést küldhet a megadott időtartam elérésekor.
• Villamos határértékek: Túláram-, túlterhelés-, túlfeszültség- és alulfeszültség-küszöbök konfigurálhatók.
• Zigbee router funkció: A hálózati tápellátású modul továbbítja más Zigbee eszközök adatforgalmát a mesh hálózatban.
• Turbó üzemmód: A nagyobb Zigbee adóteljesítmény növelheti a kommunikációs távolságot.
• Kompakt kivitel: A 32 × 29 × 15,9 mm-es készülékház beltéri, rejtett szereléshez készült.

Okosotthon-protokollok és platformkompatibilitás

• Zigbee 3.0: IEEE 802.15.4 alapú vezeték nélküli kommunikációt használ. A működéshez kompatibilis Zigbee átjáró vagy koordinátor szükséges.
• Zigbee router: A modul hálózati útválasztóként más Zigbee eszközök adatforgalmát is továbbítja a mesh hálózatban.
• eWeLink: Kompatibilis SONOFF Zigbee átjárón keresztül elérhetők a mérési adatok, energia-előzmények, tarifabeállítások, értesítések és automatizálási feltételek.
• Home Assistant: Zigbee2MQTT vagy ZHA integráción keresztül helyi okosotthon-rendszerhez csatlakoztatható.
• Zigbee2MQTT: Kezeli a feszültség-, áram-, teljesítmény- és energiaadatokat, a kétirányú energiaszámlálókat, a turbó üzemmódot és több konfigurációs paramétert.
• MQTT-integráció: Zigbee2MQTT használatakor a mérési adatok MQTT üzenetekként továbbíthatók. Az MQTT-kapcsolatot a Zigbee2MQTT rendszer kezeli.
• ZHA: Home Assistant ZHA hálózathoz csatlakoztatható. Egyes speciális beállításokhoz külön gyártói eszközkezelő vagy script szükséges lehet.
• Samsung SmartThings: Kompatibilis SmartThings vagy Aeotec Zigbee központtal használható. A megjelenített adatok köre a telepített eszközkezelőtől függ.
• Amazon Alexa: Beépített Zigbee központtal rendelkező kompatibilis Alexa eszközhöz csatlakoztatható. A rendelkezésre álló mérési funkciókat az Alexa platform támogatása határozza meg.
• Google Home: SONOFF Zigbee átjáró és eWeLink-fiók használatakor felhős fiókösszekapcsolással integrálható.
• Matter Bridge: Kompatibilis SONOFF Matter-hídon keresztül Matter-rendszerhez továbbítható. A megjelenő funkciók köre a hídtól és a célplatformtól függ.
• Apple Home: Kompatibilis Matter Bridge használatával integrálható az Apple Home rendszerbe.
• Helyi működés: Home Assistant és helyi Zigbee koordinátor használatakor a mérési adatok internetkapcsolat nélkül is feldolgozhatók.

Okos funkciók

• Valós idejű mérési adatok: A csatlakoztatott rendszer megjelenítheti a feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az energiafelhasználást.
• Energia-előzmények: Az eWeLink alkalmazás legfeljebb 180 napos történeti adatot tárol és jelenít meg óránkénti, napi és havi bontásban.
• Adatok exportálása: A fogyasztási és termelési adatok további feldolgozáshoz exportálhatók.
• Fix tarifa: Egységes villamosenergia-ár adható meg a fogyasztási költség kiszámításához.
• Időszakos tarifa: Különböző napszakokhoz eltérő villamosenergia-díj rendelhető.
• Költségkimutatás: Az eWeLink rendszer a mért energia és a beállított tarifa alapján költséget számít.
• Munkaciklus befejezésének érzékelése: Értesítés állítható be arra az esetre, amikor a csatlakoztatott készülék teljesítményfelvétele meghatározott ideig a beállított küszöb alatt marad.
• Karbantartási üzemidő követése: A rendszer összesítheti azt az időt, amely alatt a terhelés teljesítményfelvétele egy megadott érték felett van.
• Karbantartási emlékeztető: A beállított összesített üzemidő elérésekor értesítés küldhető.
• Túláram-felügyelet: A beállított áramküszöb túllépése értesítési vagy automatizálási feltételként használható.
• Túlterhelés-felügyelet: A megadott teljesítményküszöb átlépése eseményt indíthat.
• Feszültség-felügyelet: Alsó és felső feszültséghatár állítható be.
• Automatizálások: A mért értékek és a határérték-túllépések más eszközök vezérlésének feltételeként használhatók.
• Push értesítések: Az eWeLink alkalmazás a beállított villamos határértékek átlépésekor értesítést küldhet.
• Offline adatgyűjtés: Zigbee kapcsolat hiányában a modul helyileg tárolja az energiaadatokat, majd a kapcsolat helyreállásakor szinkronizálja azokat.
• Turbó üzemmód: A Zigbee rádió nagyobb adóteljesítménnyel működtethető.
• Állapotjelző beállítása: Támogatott integrációban a kék állapotjelző működése konfigurálható.
• OTA firmware-frissítés: A készülék kompatibilis Zigbee átjárón vagy koordinátoron keresztül frissíthető.

Villamossági funkciók

• Tápfeszültség: 100–240 V AC, 50/60 Hz.
• Bekötés: A működéshez fázis- és nullavezető csatlakoztatása szükséges.
• Mért áramkörök száma: Egy egyfázisú áramkör mérésére alkalmas.
• Névleges áramerősség: Legfeljebb 16 A.
• Feszültségmérés: A hálózati feszültséget 100–240 V tartományban méri.
• Árammérés: Az áramerősséget 0–16 A tartományban méri.
• Teljesítménymérés: A pillanatnyi teljesítményt 0–3840 W tartományban méri.
• Kétirányú energiamérés: A hálózatból felvett és az ellenkező irányban továbbított energia külön számlálható.
• Kapcsolófunkció: A MINI-ZB1GP kapcsolórelé nélküli mérőmodul, ezért a terhelés tápellátását nem szakítja meg.
• Kapcsolóbemenet: Külső fali kapcsoló vagy nyomógomb csatlakoztatására szolgáló bemenettel nem rendelkezik.
• Villamos határértékek: Túláram-, túlterhelés-, túlfeszültség- és alulfeszültség-küszöbök állíthatók be.
• Határérték-túllépés kezelése: A készülék a rendellenes mérési értéket továbbítja a csatlakoztatott rendszernek. A terhelés fizikai leválasztásához külön kapcsolóeszköz szükséges.
• Vezeték-keresztmetszet: 0,75–2,5 mm² tömör vagy sodrott rézvezeték.

Műszaki specifikációk

• Termékváltozat: MINI PM (Zigbee verzió)
• Terméksorozat: MINI Extreme Series Gen5
• Terméknév: Zigbee Power Meter
• Modell: MINI-ZB1GP
• MCU: EFR32MG21
• Névleges értékek: 100–240 V AC, 50/60 Hz, 16 A
• Zigbee: IEEE 802.15.4
• Nettó tömeg: 14 g

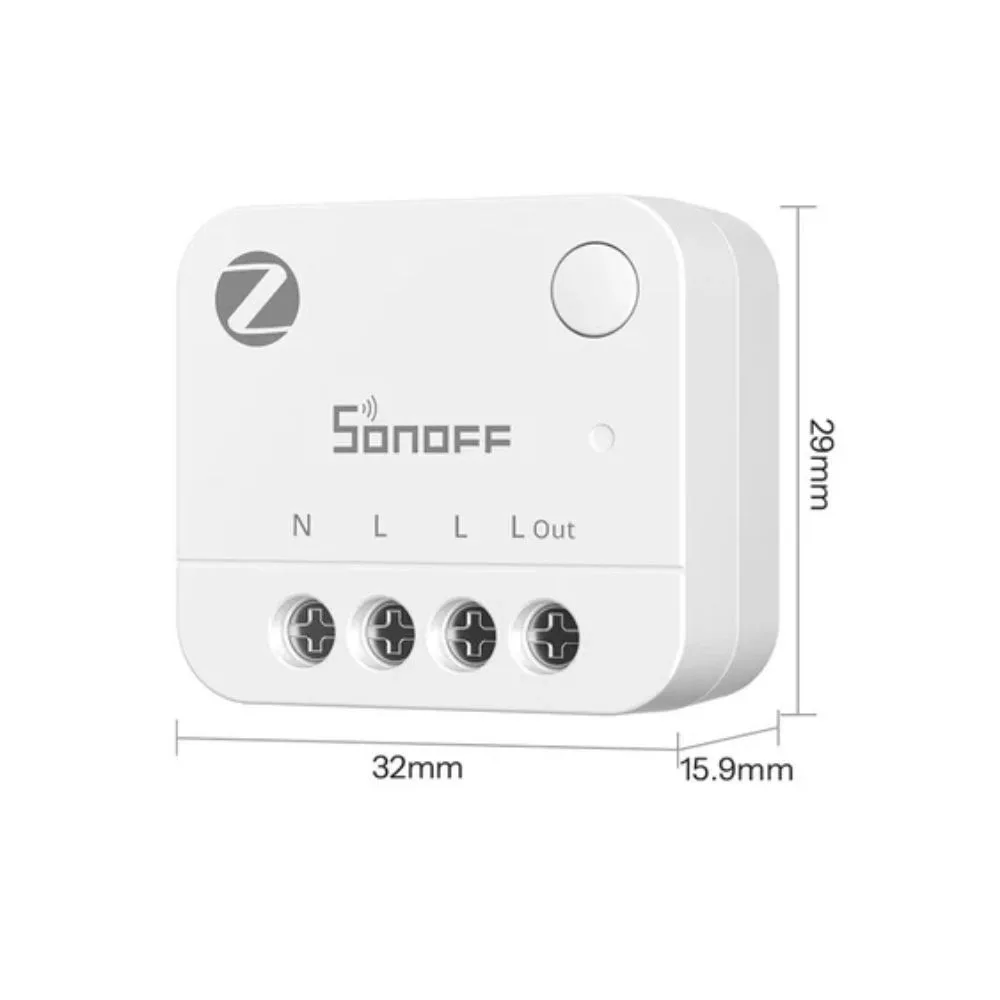

• Méret: 32 × 29 × 15,9 mm
• Szín: fehér
• Burkolat anyaga: PC
• Ajánlott vezeték-keresztmetszet: 18–14 AWG, 0,75–2,5 mm², kizárólag tömör vagy sodrott rézvezeték
• Telepítési hely: beltéri, rejtett szerelés
• Üzemi hőmérséklet: -10 °C és +40 °C között
• Üzemi páratartalom: 10–90% relatív páratartalom, páralecsapódás nélkül
• Feszültségmérési tartomány: 100–240 V
• Árammérési tartomány: 0–16 A
• Teljesítménymérési tartomány: 0–3840 W
• Szennyezettségi fokozat: II
• Maximális üzemi magasság: 2000 m
• Karbantartás: A készülék üzemi hőmérséklet-tartománya -10 °C és +40 °C között van. A tartomány túllépése károsíthatja a mérőt, a tartósan szélsőséges hőmérséklet pedig csökkentheti az élettartamát. A tárolási hőmérséklet -30 °C és +70 °C között lehet.
• FCC-azonosító: 2APN5-MINIZB1GP
• Tanúsítványok: CE, RoHS, FCC
