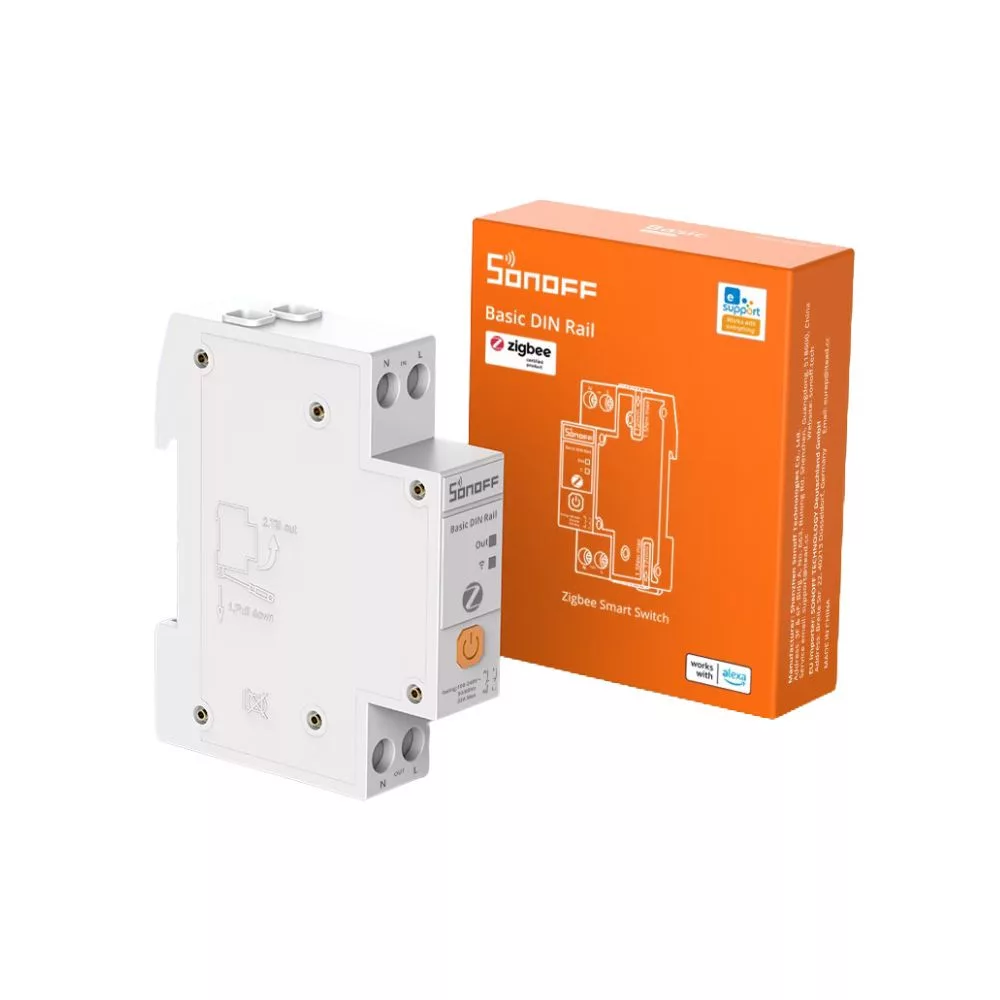

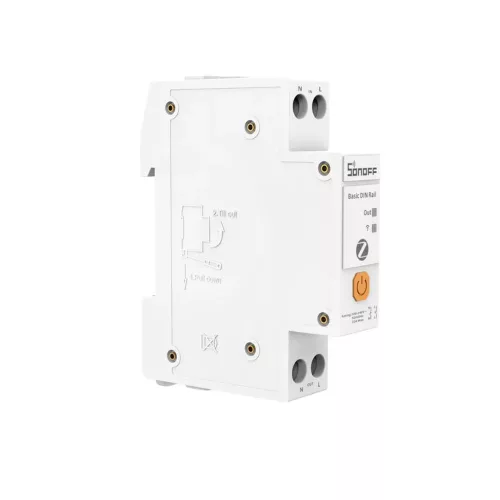

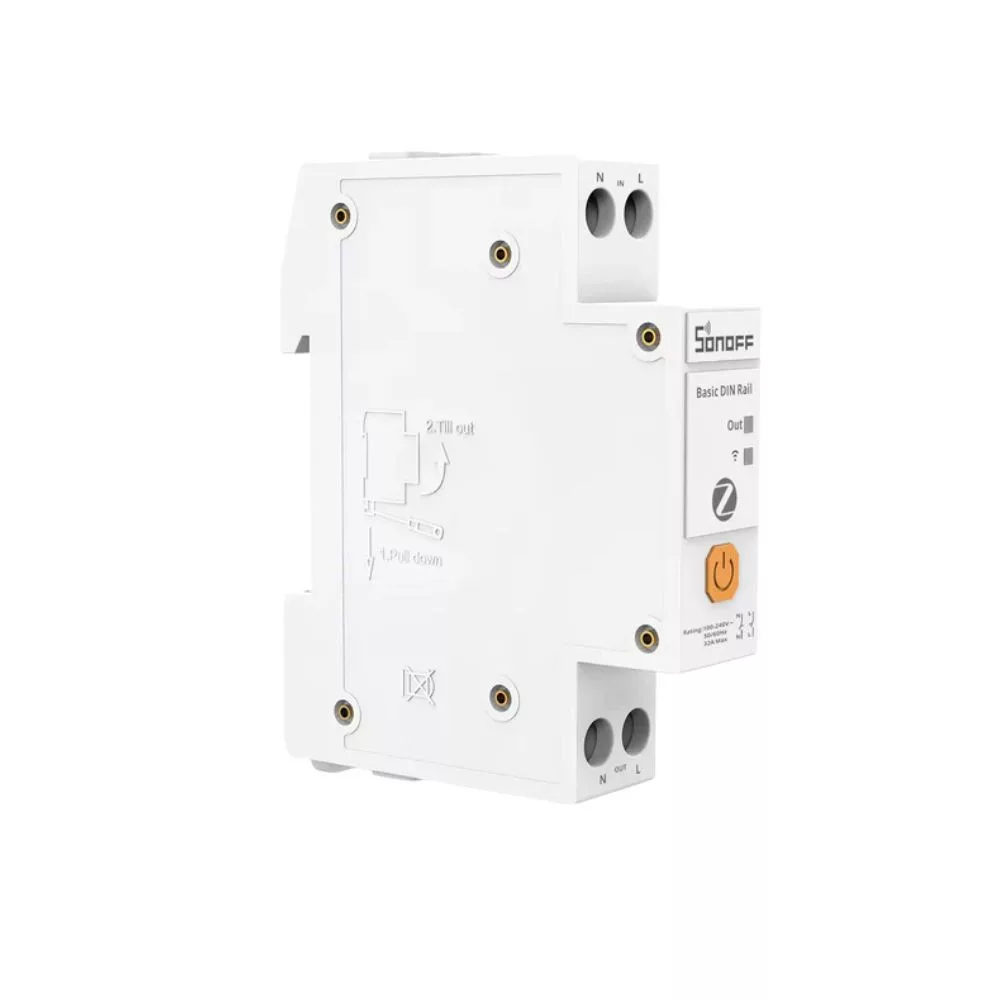

SONOFF BASIC DIN Rail (BASIC-ZB1GSP) Zigbee 3.0 egycsatornás, DIN sínre szerelhető okos relé, fogyasztásméréssel.
Kapcsolódó termékek
SONOFF BASIC DIN Rail (BASIC-ZB1GSP) Zigbee 3.0 egycsatornás, DIN sínre szerelhető okos relé, fogyasztásméréssel. A készülék egyfázisú, 100–240 V AC hálózaton működik, és legfeljebb 32 A áramerősségű, illetve 7680 W teljesítményű áramkör kapcsolására alkalmas. Lakossági vagy kisebb kereskedelmi elosztószekrénybe, a védelmi készülék után szerelhető.
A BASIC-ZB1GSP méri a hálózati feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az elhasznált energiát. Az eWeLink rendszerben napi, heti, havi és legfeljebb 180 napos fogyasztási adatok tekinthetők meg, a mérési előzmények exportálhatók. Kapcsolási és fogyasztási adatai automatizálási feltételként is használhatók.
A készülék túláram-, túlfeszültség-, alulfeszültség- és túlterhelési határértékekkel rendelkezik. A beállított küszöb elérésekor a relé lekapcsolja a csatlakoztatott áramkört, majd a hiba megszűnése után távolról visszakapcsolható. A burkolat UL94 V-0 éghetőségi besorolású PC műanyagból készül.
A kommunikáció Zigbee 3.0 protokollon keresztül történik. SONOFF Zigbee átjáróval az eWeLink rendszerhez, kompatibilis koordinátorral pedig Home Assistant, Zigbee2MQTT és más Zigbee-alapú rendszerekhez integrálható. A Zigbee mesh hálózat alacsony késleltetésű helyi kommunikációt és több hálózati eszközön keresztül kiterjeszthető lefedettséget használ.
A SONOFF márkáról
A SONOFF okosotthon-eszközöket, relémodulokat, fogyasztásmérőket, fali kapcsolókat, Zigbee érzékelőket, vezérlőpaneleket, átjárókat és különféle villamos szerelési kiegészítőket gyárt. A termékkínálatban Wi-Fi-, Zigbee-, Matter- és LAN-kommunikációt használó eszközök egyaránt megtalálhatók.
A SONOFF eszközök elsődlegesen az eWeLink platformra épülnek, de számos termék Home Assistant, Zigbee2MQTT, ZHA, SmartThings, Alexa, Google Home és más okosotthon-rendszerekkel is integrálható. A gyártó kínálatában a lakossági okosotthon-megoldások mellett DIN sínre szerelhető eszközök, energiafelügyeleti megoldások és professzionális telepítésre alkalmas termékek is megtalálhatók.
Főbb terméktulajdonságok
- Zigbee 3.0 kommunikáció: Alacsony késleltetésű vezeték nélküli kapcsolatot és mesh hálózati működést használ.
- DIN sínre szerelhető kivitel: Szabványos villamos elosztószekrénybe építhető, egy DIN modul szélességű készülék.
- 32 A-es kapcsolási kapacitás: Egyfázisú, legfeljebb 32 A névleges áramú és 7680 W teljesítményű áramkört kezel.
- Valós idejű fogyasztásmérés: Méri a pillanatnyi feszültséget, áramerősséget, teljesítményt és az összesített energiafelhasználást.
- Energia-előzmények: Az eWeLink napi, heti, havi és 180 napos fogyasztási kimutatást jelenít meg.
- Adatok exportálása: Az előző 180 nap energiaadatai további feldolgozáshoz exportálhatók.
- Villamos védelmi beállítások: Áram-, feszültség- és teljesítményhatárok adhatók meg, amelyek túllépésekor a relé lekapcsol.
- Távoli visszakapcsolás: A védelmi lekapcsolás után, a rendellenes állapot megszűnését követően a kimenet távolról visszakapcsolható.
- Időzített működés: Ütemezés, késleltetett kapcsolás, ciklikus időzítés és impulzuskapcsolás állítható be.
- Automatizálási feltételek: A relé állapota, a teljesítmény és az energiafogyasztás más eszközök vezérléséhez is használható.
- UL94 V-0 burkolat: A PC műanyag készülékház önkioltó, magas égésgátlási besorolással rendelkezik.
Okosotthon-protokollok és platformkompatibilitás
- Zigbee 3.0: IEEE 802.15.4 alapú kommunikációt használ. A működéshez kompatibilis Zigbee átjáró vagy koordinátor szükséges.
- eWeLink: SONOFF Zigbee átjáróval elérhető a távoli kapcsolás, fogyasztásmérés, időzítés, eseménynapló, értesítés, védelmi beállítás és automatizálás.
- Ajánlott SONOFF átjárók: ZBBridge-P, ZBBridge-U, NSPanel Pro és iHost.
- További SONOFF koordinátorok: ZBDongle-P és ZBDongle-E kompatibilis helyi Zigbee-rendszerekhez használható.
- Home Assistant: Kompatibilis Zigbee koordinátorral és megfelelő integrációval helyi rendszerhez csatlakoztatható.
- Zigbee2MQTT: Támogatja a relé vezérlését, a bekapcsoláskori állapotot, az impulzuskapcsolást, a hálózati jelzőfényt, a feszültség-, áram-, teljesítmény- és energiaadatokat, valamint a túláram-, túlfeszültség- és túlterhelési beállításokat.
- MQTT-integráció: Zigbee2MQTT használatakor a kapcsolási és mérési adatok MQTT üzenetek formájában kezelhetők. Az MQTT-kapcsolatot a Zigbee2MQTT rendszer hozza létre.
- ZHA: Kompatibilis Home Assistant ZHA-koordinátorral használható. Az elérhető entitások és beállítások az integráció aktuális támogatásától függenek.
- Amazon Alexa: eWeLink-fiók összekapcsolásával hangutasítással be- és kikapcsolható.
- Google Home: eWeLink-fiók összekapcsolásával távolról és hangvezérléssel kapcsolható.
- Samsung SmartThings: eWeLink-felhőkapcsolaton keresztül be- és kikapcsolható, valamint SmartThings automatizálásokban használható.
- IFTTT: eWeLink-integráción keresztül a kapcsolási állapot és a vezérlés IFTTT automatizálásokhoz használható.
- Helyi működés: Home Assistant és helyi Zigbee koordinátor használatakor a kapcsolás és az aktuális mérési adatok internetkapcsolat nélkül is kezelhetők.
Okos funkciók
- Távoli kapcsolás: A csatlakoztatott áramkör az eWeLink alkalmazásból vagy kompatibilis okosotthon-rendszerből be- és kikapcsolható.
- Helyi kapcsolás: Az előlapi gomb rövid megnyomásával a relé közvetlenül kapcsolható.
- Aktuális állapot lekérdezése: A rendszer megjeleníti, hogy a relékimenet be- vagy kikapcsolt állapotban van.
- Valós idejű mérési adatok: Megjeleníthető az aktuális feszültség, áramerősség, teljesítmény és energiafogyasztás.
- Energia-előzmények: Az eWeLink napi, heti, havi és legfeljebb 180 napos fogyasztási adatokat jelenít meg.
- Adatok exportálása: Az előző 180 nap energiafogyasztási adatai exportálhatók.
- Offline adattárolás: A Zigbee kapcsolat megszakadásakor az energiaadatok helyileg tovább tárolódnak, majd a kapcsolat helyreállásakor szinkronizálódnak. Teljes feszültségkimaradás alatt új adat nem rögzíthető.
- Ütemezés: Meghatározott időpontra automatikus be- vagy kikapcsolás állítható be.
- Késleltetett kapcsolás: A relé a megadott időtartam elteltével hajtja végre a beállított műveletet.
- Ciklikus időzítés: A relé előre megadott időközönként ismétlődő be- és kikapcsolási ciklust hajthat végre.
- Ismétlődő időzítés: A kapcsolási művelet a kiválasztott napokon vagy időszakokban ismételhető.
- Váltakozó időzítés: Be- és kikapcsolt időszakok egymást követő ciklusa állítható be.
- Impulzuskapcsolás: A relé a megadott idő elteltével automatikusan visszaállítható. Az időtartam 0,5 másodperctől 23 óra 59 perc 59,5 másodpercig állítható.
- Automatikus be- vagy kikapcsolás: Az impulzuskapcsolási funkció választhatóan automatikus bekapcsolást vagy kikapcsolást hajt végre.
- Túláramvédelem: A beállított áramérték túllépésekor a készülék lekapcsolja a terhelést.
- Túlfeszültség-védelem: A felső feszültséghatár átlépésekor a relé kikapcsol.
- Alulfeszültség-védelem: A beállított alsó feszültséghatár alatt a készülék megszakítja a kimenetet.
- Túlterhelés-védelem: A megadott teljesítményhatár túllépésekor a csatlakoztatott áramkör lekapcsol.
- Védelmi reteszelés jelzése: Aktív túlterhelési védelem esetén a piros állapotjelző folyamatos gyors villogással jelzi a letiltott állapotot.
- Távoli visszakapcsolás: A védelmi esemény megszűnése után a relé az alkalmazásból újra bekapcsolható.
- Okosjelenetek: A relé állapota, a teljesítmény és az energiafogyasztás automatizálási feltételként vagy végrehajtandó műveletként használható.
- Eszközmegosztás: A készülék kezelése más eWeLink-fiókokkal megosztható.
- Kapcsolási napló: Az előző három hónap kapcsolási és kezelési eseményei visszakereshetők.
- Push értesítések: A rendszer értesítést küldhet a kapcsolási állapotról és a fogyasztási eseményekről.
- Bekapcsoláskori állapot: Áramkimaradás után a relé bekapcsolt, kikapcsolt vagy az előző állapotot visszaállító módban indulhat.
- Hálózati jelzőfény: A kék hálózati LED az alkalmazásban be- vagy kikapcsolható.
- Gyári visszaállítás: A készülék az eWeLink alkalmazásból történő törléssel vagy az előlapi gomb hosszú megnyomásával alaphelyzetbe állítható.
- OTA firmware-frissítés: Kompatibilis Zigbee átjáró vagy Zigbee2MQTT rendszer használatakor a készülék vezeték nélkül frissíthető.
Villamossági funkciók
- Tápfeszültség: 100–240 V AC, 50/60 Hz.
- Hálózati rendszer: Egyfázisú használatra készült.
- Névleges áramerősség: Legfeljebb 32 A.
- Maximális terhelés: 7680 W.
- Kapcsolt áramkörök száma: Egy egyfázisú áramkört kezel.
- Relékimenet: A készülék a csatlakoztatott áramkör tápellátását kapcsolja.
- Fogyasztásmérés: Méri a feszültséget, az áramerősséget, a pillanatnyi teljesítményt és az elhasznált energiát.
- Védelmi határértékek: Áram-, feszültség- és teljesítményküszöbök állíthatók be.
- Védelmi lekapcsolás: A beállított túláram-, túlfeszültség-, alulfeszültség- vagy túlterhelési határérték elérésekor a relé automatikusan megszakítja az áramkört.
- Védelmi visszaállítás: A rendellenes állapot megszűnése után a készülék távolról ismét bekapcsolható.
- Előtétvédelem: A gyártó a BASIC-ZB1GSP elé legfeljebb 32 A névleges áramú, a helyi előírásoknak megfelelő kismegszakító vagy túláramvédelemmel rendelkező RCBO beépítését írja elő.
- Bekötés: A fázis- és nullavezető bemeneti és kimeneti kapcsait a jelölésnek megfelelően kell csatlakoztatni.
- Kapocspolaritás: Az L és N vezetékek felcserélése károsíthatja a készüléket és veszélyes állapotot okozhat.
- Helyi kezelőgomb: Rövid megnyomással a relé közvetlenül be- vagy kikapcsolható.
- DIN sín szélesség: A 18 mm-es készülékszélesség egy szabványos DIN modulnak felel meg.
Műszaki specifikációk
- Terméknév: Basic DIN Rail (Zigbee verzió)
- Terméktípus: SONOFF Zigbee okoskapcsoló
- Modell: BASIC-ZB1GSP
- Névleges értékek: 100–240 V AC, 50/60 Hz, legfeljebb 32 A
- Maximális terhelés: 7680 W
- Zigbee: IEEE 802.15.4
- Nettó tömeg: 93,5 g

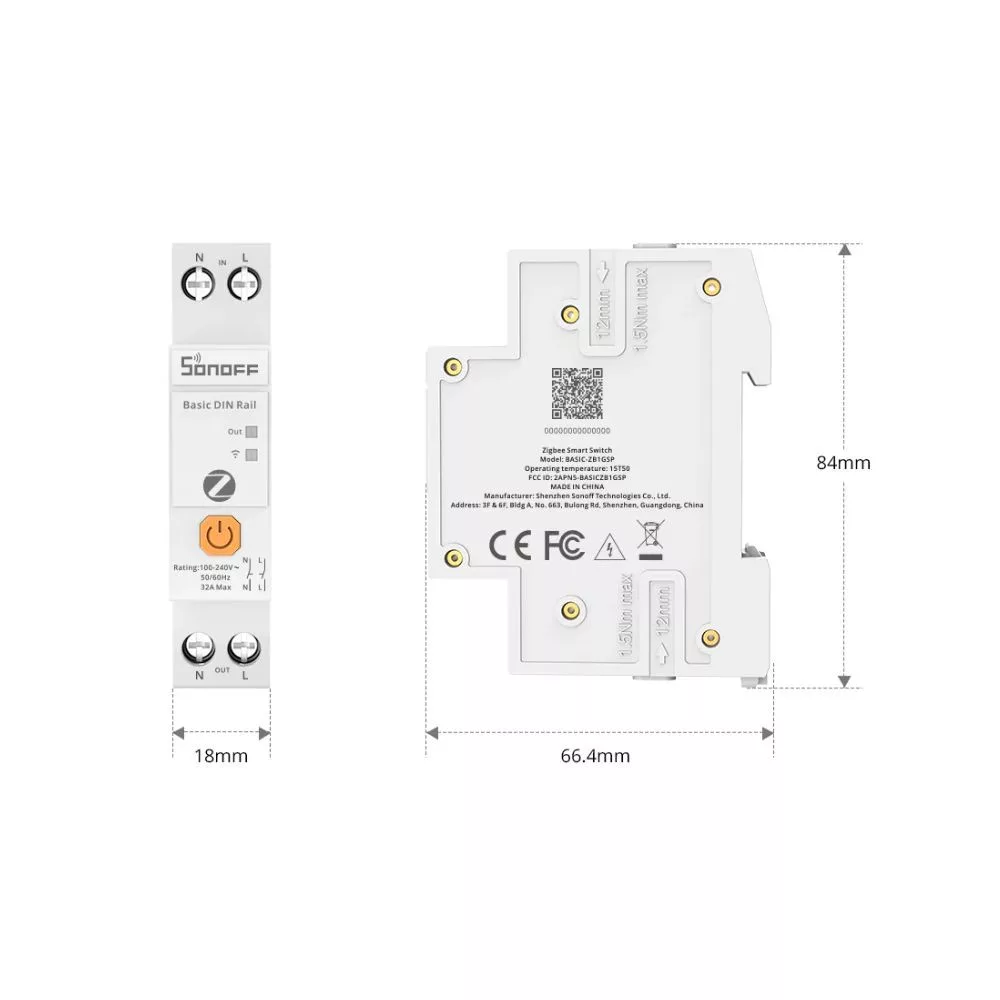

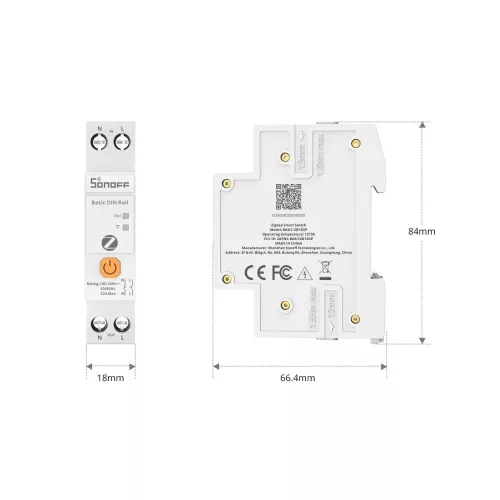

- Méret: 84 × 66,5 × 18 mm
- Szín: fehér
- Burkolat anyaga: PC
- Alkalmazási hely: beltéri
- Üzemi hőmérséklet: 15T50, -15 °C és +50 °C között
- Üzemi páratartalom: 10–90% relatív páratartalom, páralecsapódás nélkül
- Tanúsítványok: CE, RoHS, FCC, CP65, Zigbee 3.0
Egyéb jellemzők

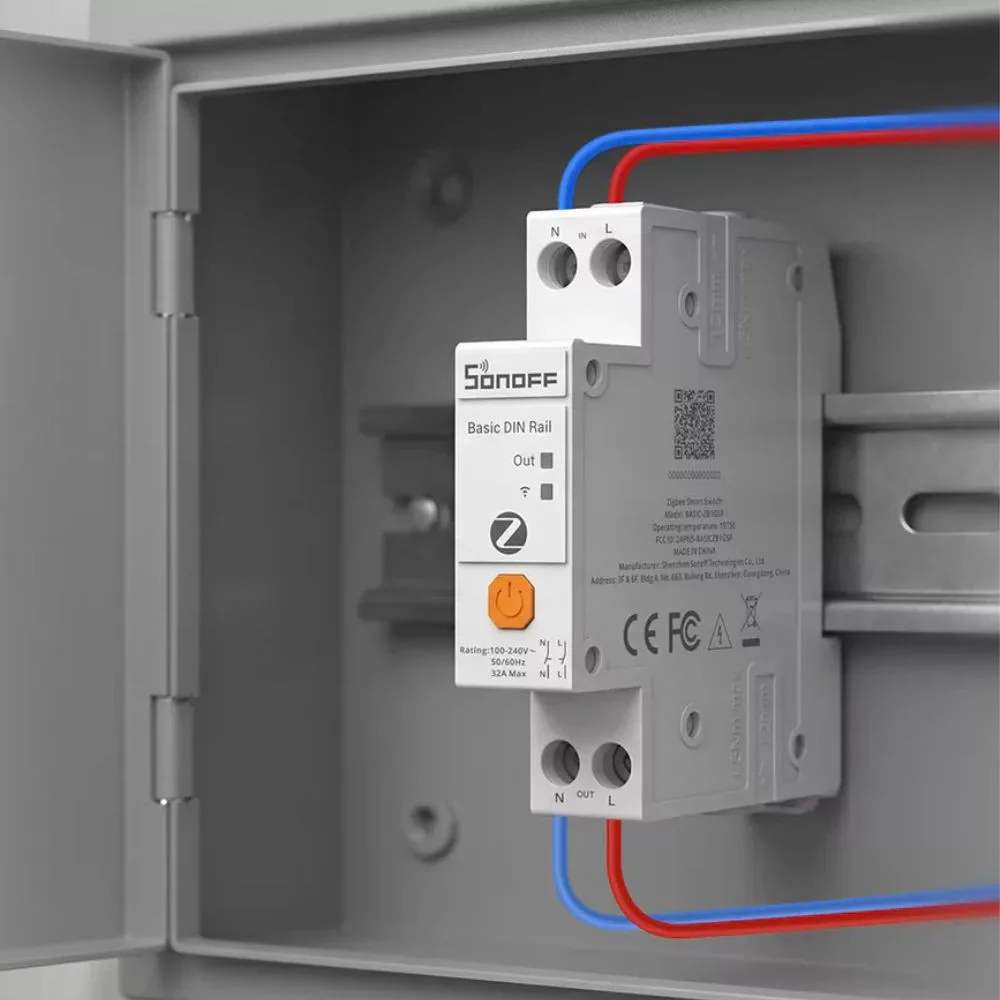

- Szerelés: Szabványos DIN sínnel rendelkező villamos elosztószekrénybe építhető.
- Elhelyezés: A gyártó a készüléket a hozzá tartozó 32 A-es kismegszakító vagy RCBO után javasolja bekötni.
- Alkalmazási terület: Nagyobb egyfázisú fogyasztók, például elektromosautó-töltő, elektromos padlófűtés, hőszivattyú, vízmelegítő vagy nagyobb háztartási készülék áramkörének felügyeletére használható.
- Párosítás: Első bekapcsoláskor automatikusan párosítási módba lép. A párosítás 180 másodperc után megszakad, ha nem csatlakozik átjáróhoz.
- Párosítógomb: Öt másodperces nyomva tartással párosítási mód indítható. Párosítás közben rövid megnyomással a folyamat megszakítható.
- Gyári visszaállítás: A gomb több mint tíz másodperces nyomva tartása és elengedése gyári visszaállítást indít.
- Piros állapotjelző: Világít, amikor a relé bekapcsolt állapotban van, és kialszik kikapcsolt állapotban. Folyamatos gyors villogással jelzi a túlterhelési védelem miatti reteszelést.
- Kék hálózati jelző: Lassú villogás jelzi a párosítási módot, gyors villogás az átjárókapcsolat hibáját, folyamatos fény pedig a sikeres csatlakozást.
- Zigbee Identify: A kék LED aktív, amikor az átjáró Zigbee Identify parancsot küld a készülék azonosításához.
- Burkolat éghetősége: A készülékház UL94 V-0 besorolású, önkioltó PC műanyagból készül.
- Telepítés: A bekötést, karbantartást és hibaelhárítást szakképzett villanyszerelőnek, feszültségmentesített áramkörön kell elvégeznie.
- Egyfázisú használat: Többfázisú hálózat különböző fázisvezetőit nem szabad a készülék kapcsaira csatlakoztatni.
- Integrációs eltérések: Az elérhető mérési, védelmi és konfigurációs funkciók a használt Zigbee átjárótól, integrációtól és annak verziójától függnek.
