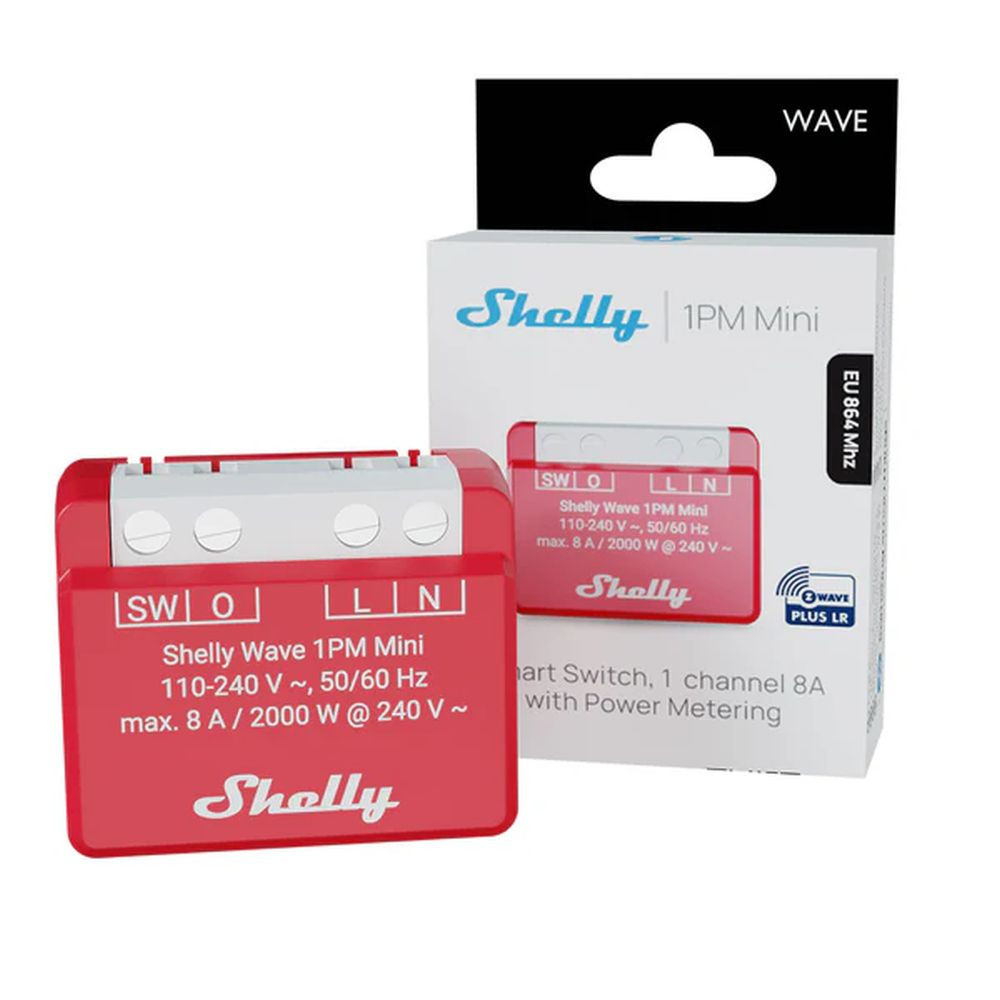

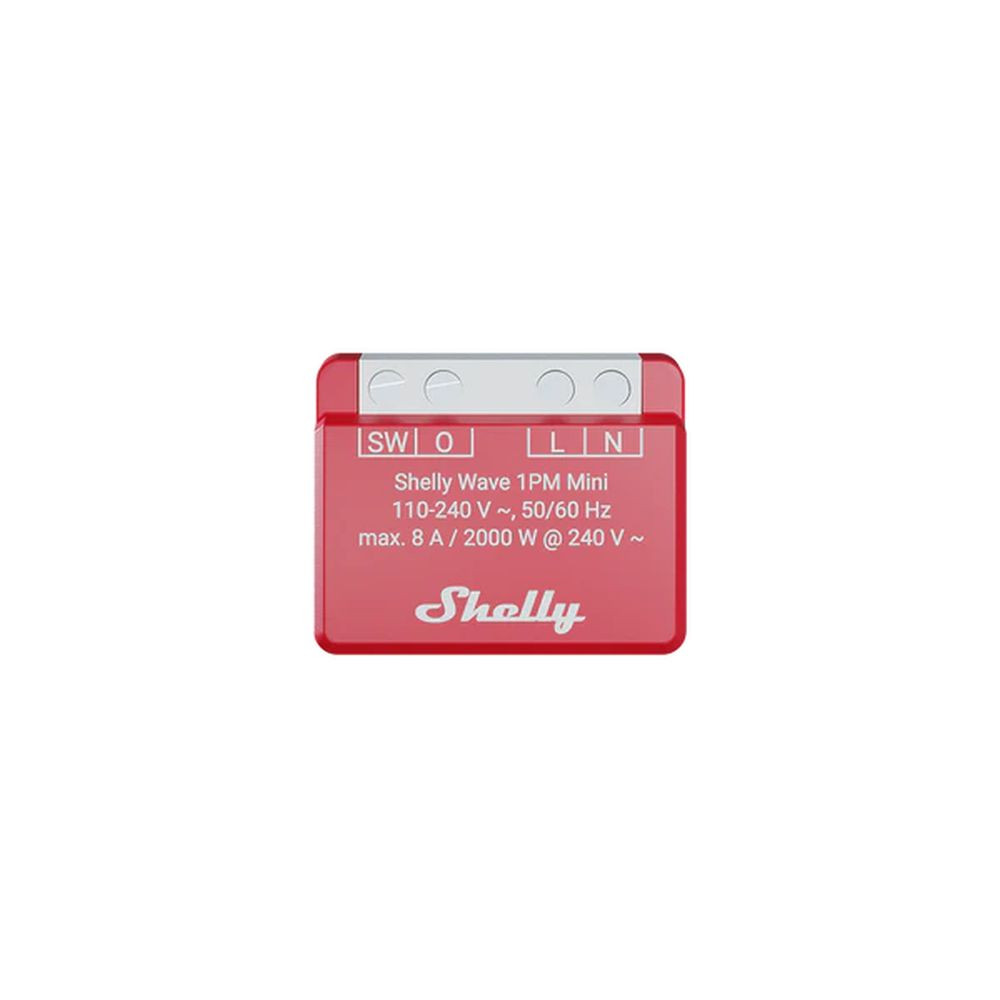

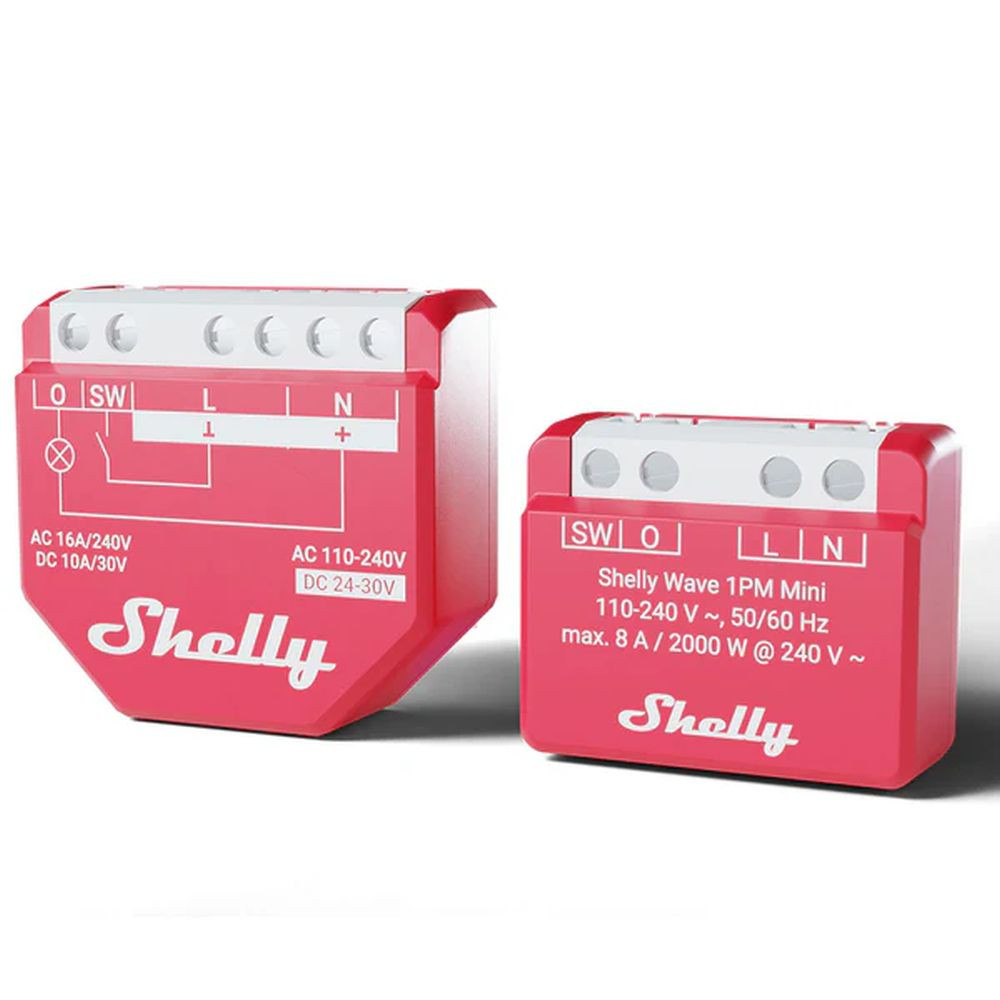

Shelly Wave 1PM MINI LR, egy áramkörös okosrelé, fogyasztásméréssel (Z-Wave)

A Shelly Wave 1 PM mini 230 VAC táplálású, fogyasztásmérős okosrelé modul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni.

A Shelly Wave 1 PM mini okosrelé modul, Megtáplálása 230V AC váltóáramú feszültségekről történik. A kimeneti sorkapcson is 230V AC feszültséget kapcsol. A modul túlmelegedés és túlterhelés elleni védelemmel is ellátta a gyártó, így biztonságos működést garantál a fali szerelvénydobozokba szerelt kis helyen is. Első sorban kapcsoló mögé helyezendő, kisebb teljesítményű világítási kör kapcsolására használatos. Eltérő felhasználás esetén a maximális áram korlátozásokat, és a vezérelt eszköz esetleges meddő teljesítményét és indító áramát mindig figyelembe kell venni. Konnektor mőgé nem javasolt a beépítése, arra a Shelly Wave 1 és Shelly Wave 1 PM típusok javasoltak.

Z-Wave® protokoll – Áttekintés

A Z-Wave® protokoll egy interoperábilis, vezeték nélküli, rádiófrekvencián alapuló kommunikációs technológia, amelyet kifejezetten lakossági és könnyű ipari környezetekben történő vezérlésre, megfigyelésre és állapotfelvételre terveztek. Bevált és széles körben elterjedt megoldásként a Z-Wave® messze a világpiac vezetője a vezérlőrendszerek területén, megfizethető, megbízható és könnyen használható „okos” termékeket kínálva mindennapi életünk minden területén. Az interoperabilitás mindig is a Z-Wave® protokoll központi eleme volt, olyan jellemzőkkel, mint a visszafelé kompatibilitás, a biztonság és a megbízhatóság. Minden Z-Wave® eszköz működhet bármely Z-Wave® hálózatban más, Z-Wave® tanúsítással rendelkező eszközökkel, függetlenül a gyártótól vagy a márkától. A hálózatban minden hálózati csomópont, amely hálózati árammal működik, továbbítóként is funkcionál – gyártótól függetlenül –, növelve ezzel a hálózat megbízhatóságát. Több mint 4000 Z-Wave® tanúsított termék létezik, amelyek visszafelé és előrefelé is kompatibilisek a Z-Wave® ökoszisztémában, és jelenleg több mint 100 millió eszköz található a piacon. A Z-Wave® technológia több mint 20 éves piaci jelenléttel rendelkezik, és kiemelkedő biztonsági intézkedéseket kínál, hogy otthoni hálózatát okosabbá és biztonságosabbá tegye.

Párosítás:
A modul rendelkezik egy "S" gombbal, ami egy funkciógomb.
A párosítás, eltávolítás illetve gyári visszaállítás során ezzel a gombbal tudjuk elindítani a folyamatokat. Ezek a funkciók a táp alá helyezést követően korlátozott ideig elérhetők.

Párosítás/eltávolítás/gyári visszaállítás:

Nyomja meg és tartsa lenyomva az "S" gombot a párosításhoz, amíg az állapotjelző LED kék színre vált.
Ezután közvetlenül az "S" gomb ismételt megnyomása (min 2 másodpercig) indítja a párosítás/eltávolítás állapotot.

Okosotthon protokollok és platform kompatibilitás

• Protokoll: Z‑Wave Long Range és klasszikus Z‑Wave támogatás (868 MHz EU)
• Helyi vezérlés: Z‑Wave hubon keresztüli,
• Gyári kompatibilitás: Minden tanúsított Z‑Wave gateway‑jel működik (Homey, Fibaro, Aeotec stb.)
• Biztonság: Z‑Wave S0/S2 (Hitelesített) biztonsági protokollok
• Integráció: MQTT nincs – Z‑Wave protokollon keresztüli
• Hangvezérlés: Nem közvetlenül – hub-on keresztül távoli vezérlés érhető el (pl. Alexa, Google Assistant a hubon keresztül)

Z-Wave hub-ok:

A Shelly az alábbi Z-Wave hub-okkal tesztelte:

• Home Assistant
• Home Center 3
• Jeedom
• Homey

• SmartThings
• Hubitat

Specifikációk:

• Kimenet:110-230 VAC
• Maximális Áram: 230 VAC 8A (rezisztív terhelés mellett)
• Alacsony készenléti fogyasztás: 0.3 W.
• Kommunikációs protokoll: Z-Wave 800
• Z-Wave frekvencia: 868.4 MHz (EU)
• Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
• Fogyasztásmérés: IGEN
• SmartStart: IGEN
• S2 titkosítás: IGEN
• Z-Wave repeater funkció: IGEN
• Vezeték nélküli firmware frissítés (OTA): IGEN
• Működési hőmérséklet: -20 - +40 °C

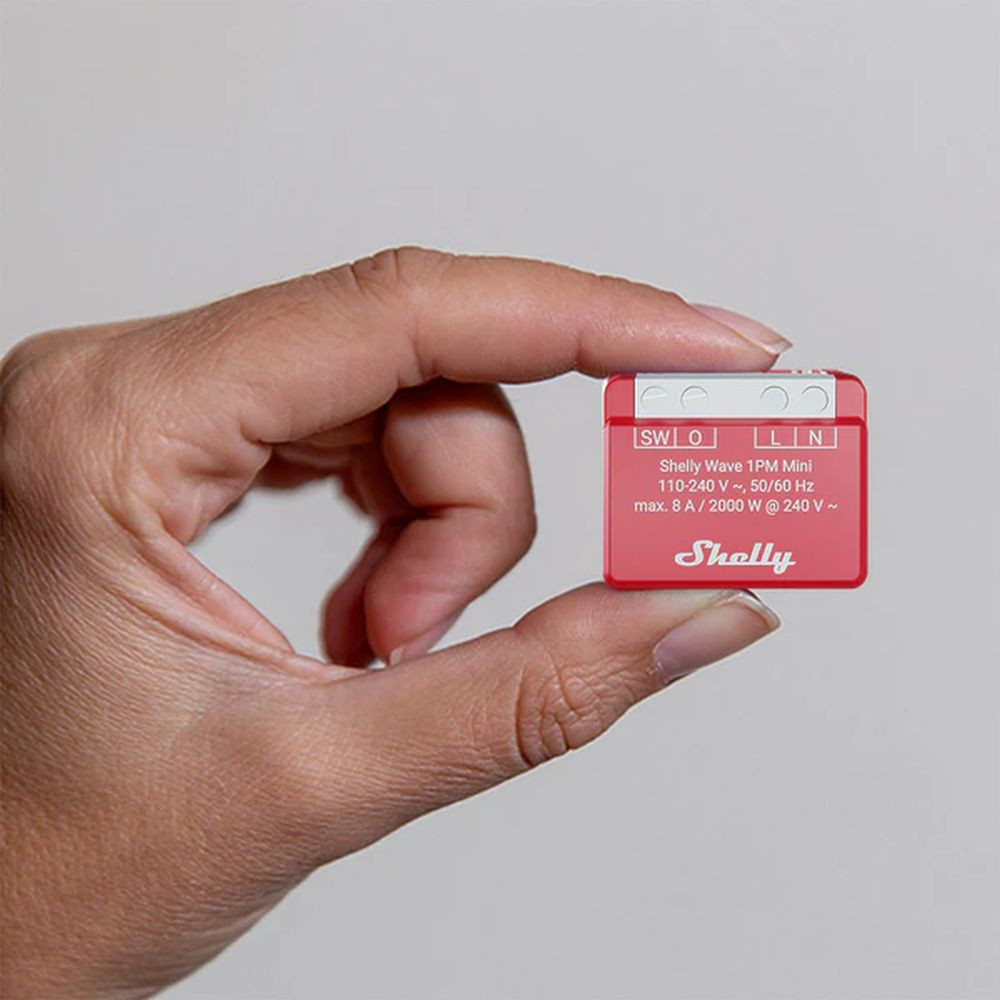

• Méret: 29 x 35 x 16 mm
• Súly: 28g

Szerelhetősége:

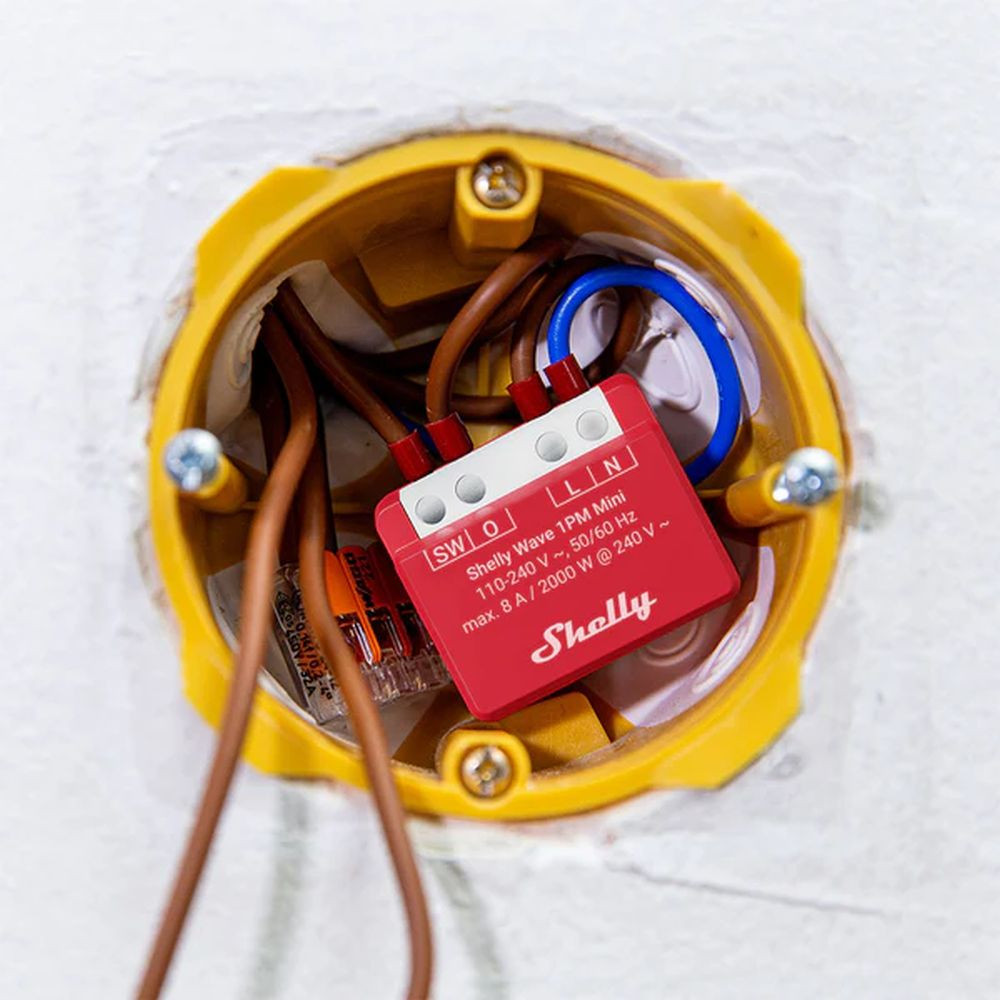

• A normál méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz ajánlott, annak használata meggyorsítja az modulok telepítési idejét
• DIN-sín adapterrel (külön termék) kalapszínre szerelhető, sorolható



Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
