Shelly EM Gen4 – egyfázisú két áramkörös fogyasztásmérő, 1 db 50A áramváltóval, 2A kontaktorral, Wi-Fi, Bluetooth, Zigbee, Matter (S4EM-002CXCEU)

A Shelly EM Gen4 többprotokollos kompakt okos fogyasztásmérő, egyfázisú rendszerek fogyasztásméréséhez. Akár két áramváltóval is használható, így két külön áramkör vagy fogyasztói ág érintésmentes mérésére alkalmas. Otthoni, irodai, társasházi vagy kisebb kereskedelmi energiafelügyeleti feladatokra.

A készülék valós időben méri a feszültséget, áramerősséget, aktív és látszólagos teljesítményt, energiafogyasztást és teljesítménytényezőt. Az adatok mobiltelefonon, böngészőből, Shelly Smart Control alkalmazásban, Home Assistant rendszerben vagy más automatizációs platformokon is megjeleníthetők. A beépített adattároló 30 napnyi, 1 perces felbontású mérési adatot képes helyben megőrizni.

A Gen4 verzió egyik nagy előnye a többprotokollos működés: Wi-Fi 6, Bluetooth 5, Zigbee és Matter támogatást kínál. Ennek köszönhetően a Shelly EM Gen4 rugalmasan illeszthető modern okosotthon rendszerekbe, miközben továbbra is támogatja a Shelly eszközökre jellemző helyi működést, webes kezelőfelületet, MQTT-t, webhooks-t, scriptinget és fejlett API-alapú integrációkat.

A készülék egy szárazkontakt relékimenettel is rendelkezik, ami akár külső kontaktor vezérlésére is használható. Így nemcsak mérni, hanem automatizált beavatkozásokat is képes elindítani, például túl magas fogyasztás, meghatározott terhelési szint vagy időzítés alapján. Kompakt mérete miatt könnyen elhelyezhető fali szerelvénydobozban, elektromos elosztóban vagy a fogyasztók közelében.

A Shelly márkáról

A Shelly az egyik legismertebb és leginnovatívabb okosotthon márka Európában, amely a bolgár Allterco Robotics vállalat fejlesztése. A gyártó különösen erős a Wi-Fi és Bluetooth alapú okoseszközök piacán, amelyek egyik legnagyobb előnye, hogy általában központi hub nélkül is működnek, így gyorsan és egyszerűen telepíthetők, csak egy működő Wi-Fi hálózatra van szükség. A Shelly termékportfóliója rendkívül széles: megtalálhatók benne relék, szenzorok, okos konnektorok, világítási megoldások és professzionális DIN sínre szerelhető eszközök is. A márka kiemelt figyelmet fordít a helyi vezérlésre (local control), így eszközei internetkapcsolat nélkül is használhatók, ami nagy előnyt jelent adatbiztonság és megbízhatóság szempontjából. A Shelly eszközök fejlett integrációs lehetőségeket kínálnak: natívan támogatják a REST API, MQTT, Webhook kommunikációt, így könnyen illeszthetők olyan rendszerekhez, mint a Home Assistant, openHAB, Node-RED vagy más DIY megoldások. Emellett kompatibilisek a népszerű felhős platformokkal is, például a Google Home, Amazon Alexa és Samsung SmartThings rendszerekkel. A gyártó folyamatosan fejleszti termékeit, és a legújabb generációk már Bluetooth gateway, Wi-Fi jelerősítő és egyéb hálózati funkciókat is kínálnak. A Shelly termékei különösen népszerűk a haladó felhasználók és telepítők körében, de egyszerű kezelhetősége miatt kezdők számára is ideális választás.

Főbb terméktulajdonságok

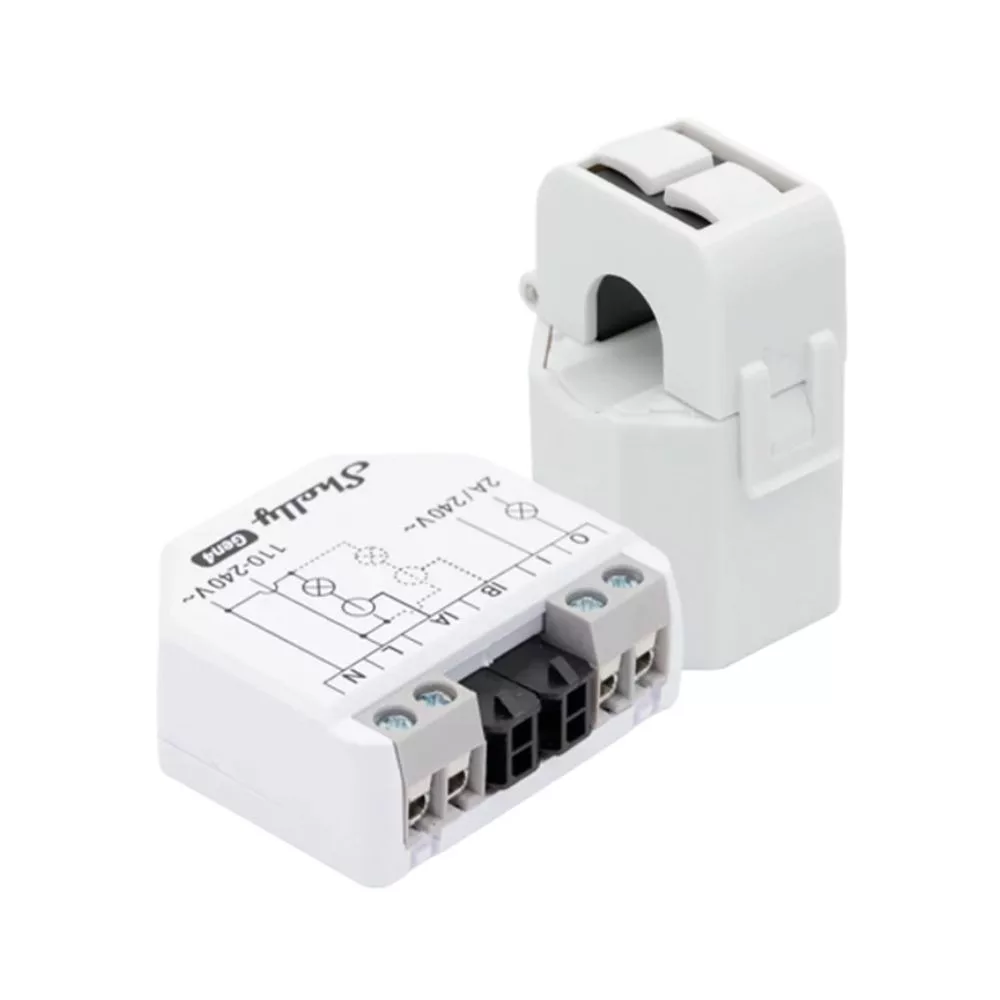

• Kétcsatornás egyfázisú mérés: Akár két külön áramkör vagy fogyasztói ág energiafelhasználása mérhető. A csomag egy darab áramváltót tartalmaz.
• Áramváltós mérés: Érintésmentes mérés kompatibilis CT áramváltókkal.
• Kompatibilis áramváltók: 50A, 80A és 120A áramváltó opciók támogatása.
• Helyi adattárolás: 30 napnyi, 1 perces felbontású mérési adat tárolása a készüléken.
• Matter támogatás: Matter-kompatibilis okosotthon rendszerekkel is használható.
• Többprotokollos kapcsolat: Wi-Fi 6, Bluetooth 5 és Zigbee támogatás.
• Zigbee repeater funkció: A Zigbee hálózat hatótávolságának növelése.
• Szárazkontakt relé: Külső kontaktor vagy más vezérlési feladat kapcsolására használható. Max 2A.
• Fejlett integrációk: MQTT, HTTP, HTTPS, WebSocket, RPC, webhooks és scripting támogatás.
• Beépített védelem: Túlmelegedés-, túlfeszültség-, túláram- és túlterhelés-védelem.

Okosotthon protokollok és platform kompatibilitás

• Wi-Fi: 802.11 b/g/n/ax támogatás, közvetlen hálózati kapcsolattal.
• Bluetooth: Bluetooth 5 LE támogatás párosításhoz és helyi kommunikációhoz.
• Zigbee: Zigbee 802.15.4 támogatás, Zigbee repeater funkcióval.
• Matter: Matter-kompatibilis rendszerekkel használható.
• Shelly Smart Control: Teljes gyári alkalmazásos vezérlés és monitorozás.
• Home Assistant: Integrálható Shelly integráción, MQTT-n és helyi API-kon keresztül.
• MQTT: Támogatott helyi és szerver alapú automatizációkhoz.
• Webhooks: HTTP/HTTPS eseményvezérlés más eszközök és rendszerek felé.
• RPC és WebSocket: Fejlett helyi integrációkhoz és automatizációs szerverekhez.
• Helyi webes felület: Böngészőből elérhető konfiguráció, vezérlés és adatelérés.

Okos funkciók

• Valós idejű energiafogyasztás-monitorozás.
• Két mérési csatorna egyfázisú rendszerekhez.
• Aktív és látszólagos teljesítmény mérése.
• Aktív és látszólagos energia mérése.
• Teljesítménytényező mérése.
• Feszültség- és árammérés.
• 30 nap helyi adattárolás 1 perces felbontással.
• CSV export PQ rögzített értékekhez.
• JSON export RPC-n keresztül.
• Automatizációk pillanatnyi teljesítmény vagy időszakos energiafogyasztás alapján.
• Időzítések és ütemezések létrehozása.
• Webhooks alapú eseményvezérlés.
• JavaScript alapú scripting.
• Helyi és felhőalapú működés.
• Távoli monitorozás internetkapcsolaton keresztül.
• Belső hőmérséklet figyelése.
• Külső kontaktor vezérlése szárazkontakt relével.

Villamossági funkciók

• Tápfeszültség: 110-240V AC, 50/60Hz.
• Saját fogyasztás: < 1W.
• Mérési típus: Áramváltós, érintésmentes mérés.
• Mérési csatornák száma: 2 csatorna.
• Feszültségmérés: 110-240V AC.
• Árammérés: 0-120A.
• Kompatibilis áramváltók: CT 50A, CT 80A, CT 120A.
• Csomagban lévő áramváltó: CT 50A.
• Kimenet: 1 db szárazkontakt relé kontaktorvezérléshez.
• Maximális kapcsolási feszültség: 240V AC.
• Maximális kapcsolási áram: 2A.
• Feszültségmentes kapcsolás: Igen, szárazkontakt relékimenettel.
• Külső védelem: 2A, B vagy C karakterisztikájú megszakító, 6 kA megszakítóképesség, energiahatárolási osztály 3.
• Támogatott terhelések: Ohmos, kapacitív és RC snubberrel induktív terhelések kontaktoron keresztüli vezérléséhez.

Műszaki specifikációk

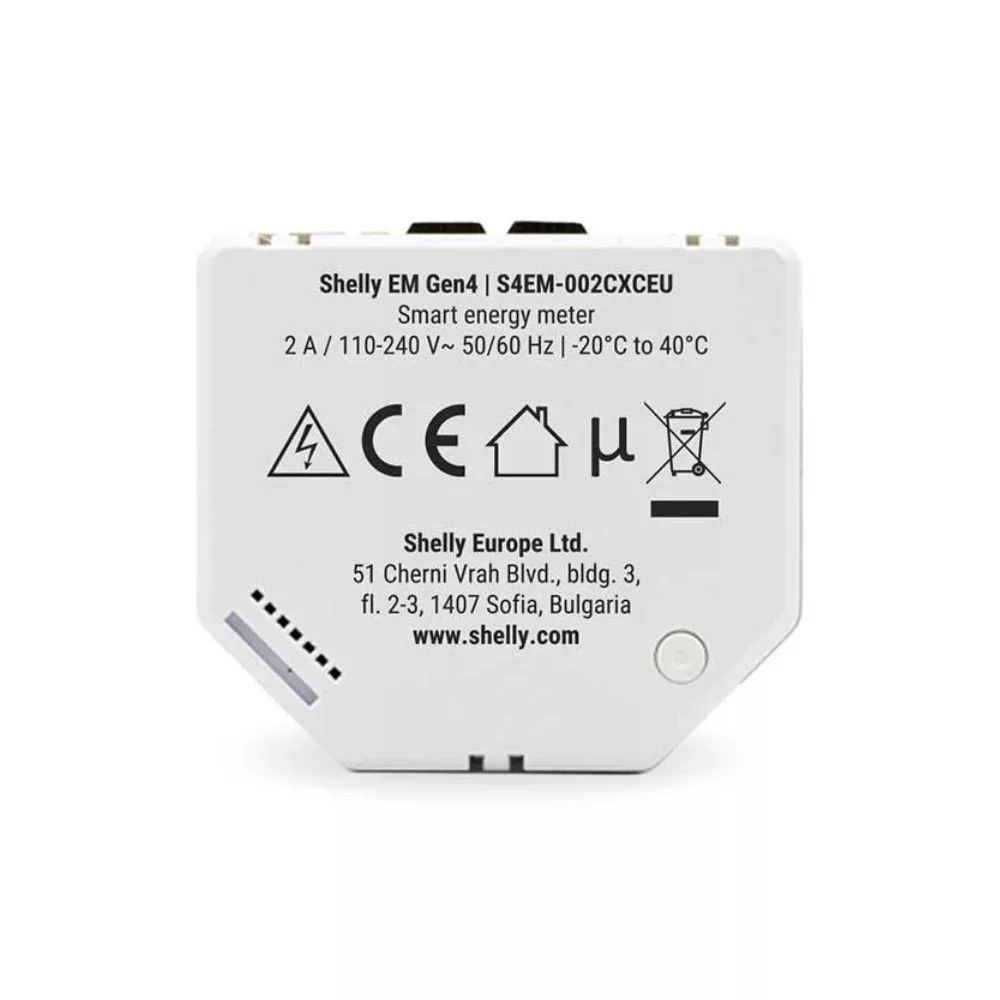

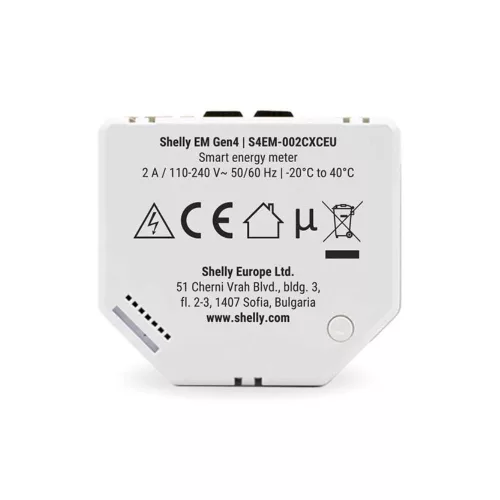

• Terméknév: Shelly EM Gen4
• Modell: S4EM-002CXCEU
• Device SSID: ShellyEMG4-XXXXXXXX
• BLE model ID: 0x1036
• Méret: 37 × 42 × 16 mm
• Tömeg: 26 g

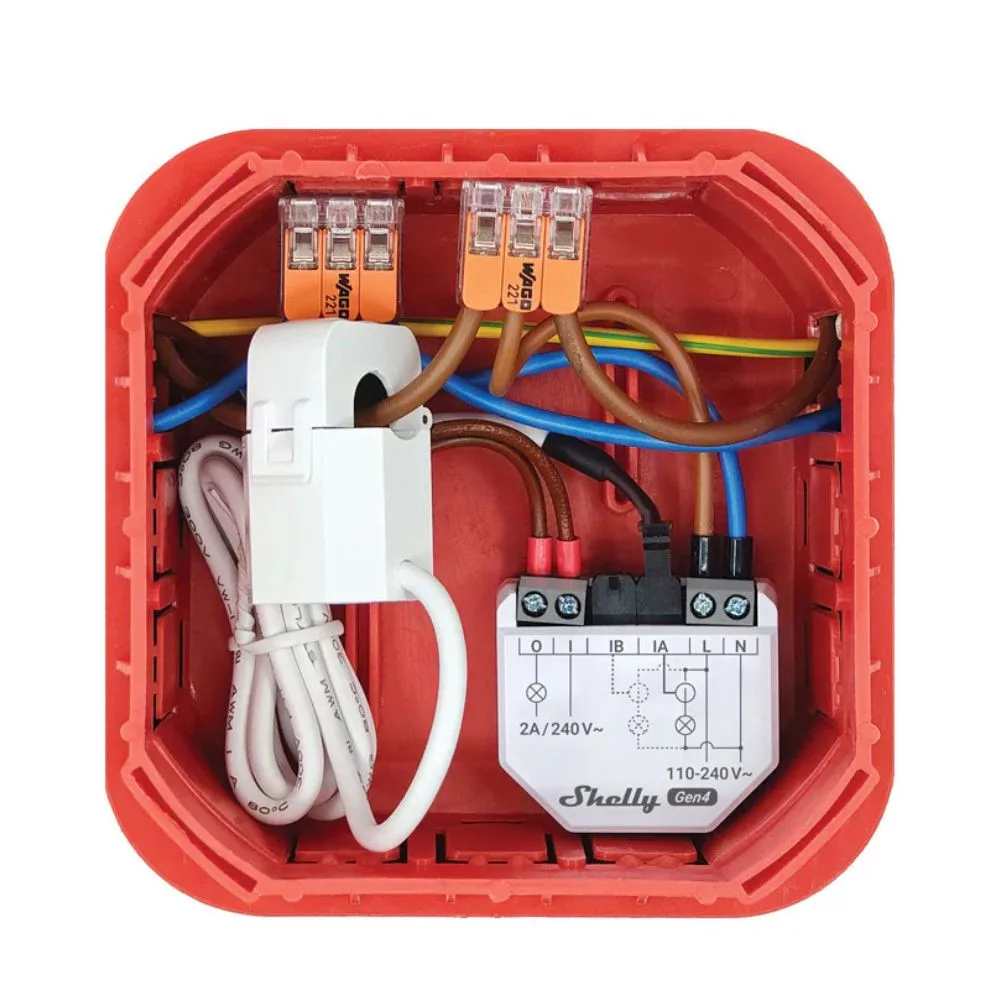

• Szerelés: Fali szerelvénydobozba vagy kis helyre szerelhető
• Csavaros sorkapocs maximális nyomatéka: 0,4 Nm
• Vezeték keresztmetszet: 0,5-4 mm²
• Blankolási hossz: 6-7 mm
• Burkolat anyaga: Műanyag
• Burkolat színe: Fehér
• Csatlakozók színe: Szürke
• Üzemi hőmérséklet: -20 °C és +40 °C között
• Páratartalom: 30-70% RH
• Maximális telepítési magasság: 2000 m
• Tápellátás: 110-240V AC, 50/60Hz
• DC tápellátás: Nem támogatott
• Saját fogyasztás: < 1W
• Maximális kapcsolási feszültség: 240V AC
• Maximális kapcsolási áram: 2A
• Voltmérő tartomány: 110-240V AC
• Voltmérő pontosság: ±2%
• Árammérő tartomány: 0-120A
• Árammérő pontosság: ±2% 1-50A között, ±5% 0-1A között
• Teljesítmény- és energiamérés: Aktív és látszólagos teljesítmény, aktív és látszólagos energia, teljesítménytényező
• Terhelés nélküli küszöb: 30VA fázisonként
• Mérési adatok tárolása: 30 nap, 1 perces felbontással
• Adat export: CSV és JSON RPC-n keresztül
• Wi-Fi protokoll: 802.11 b/g/n/ax
• Wi-Fi frekvencia: 2412-2484 MHz
• Wi-Fi maximális RF teljesítmény: < 20 dBm
• Wi-Fi hatótáv: akár 30 m beltéren, 50 m kültéren
• Bluetooth protokoll: Bluetooth 5 LE
• Bluetooth frekvencia: 2402-2480 MHz
• Bluetooth maximális RF teljesítmény: < 20 dBm
• Bluetooth hatótáv: akár 10 m beltéren, 30 m kültéren
• Zigbee protokoll: 802.15.4
• Zigbee repeater: Igen
• Zigbee frekvencia: 2405-2480 MHz
• Zigbee maximális RF teljesítmény: < 20 dBm
• Zigbee hatótáv: akár 100 m beltéren, 300 m kültéren
• CPU: ESP32C6
• Flash memória: 16 MB
• Időzítések: 20
• Webhooks: 20 webhook, webhookonként 5 URL
• Scripting: Igen
• MQTT: Igen
• Protokollok: Zigbee, MQTT, HTTP, HTTPS, WebSocket, RPC
• Biztonsági funkciók: Túlmelegedés-, túlfeszültség-, túláram- és túlterhelés-védelem

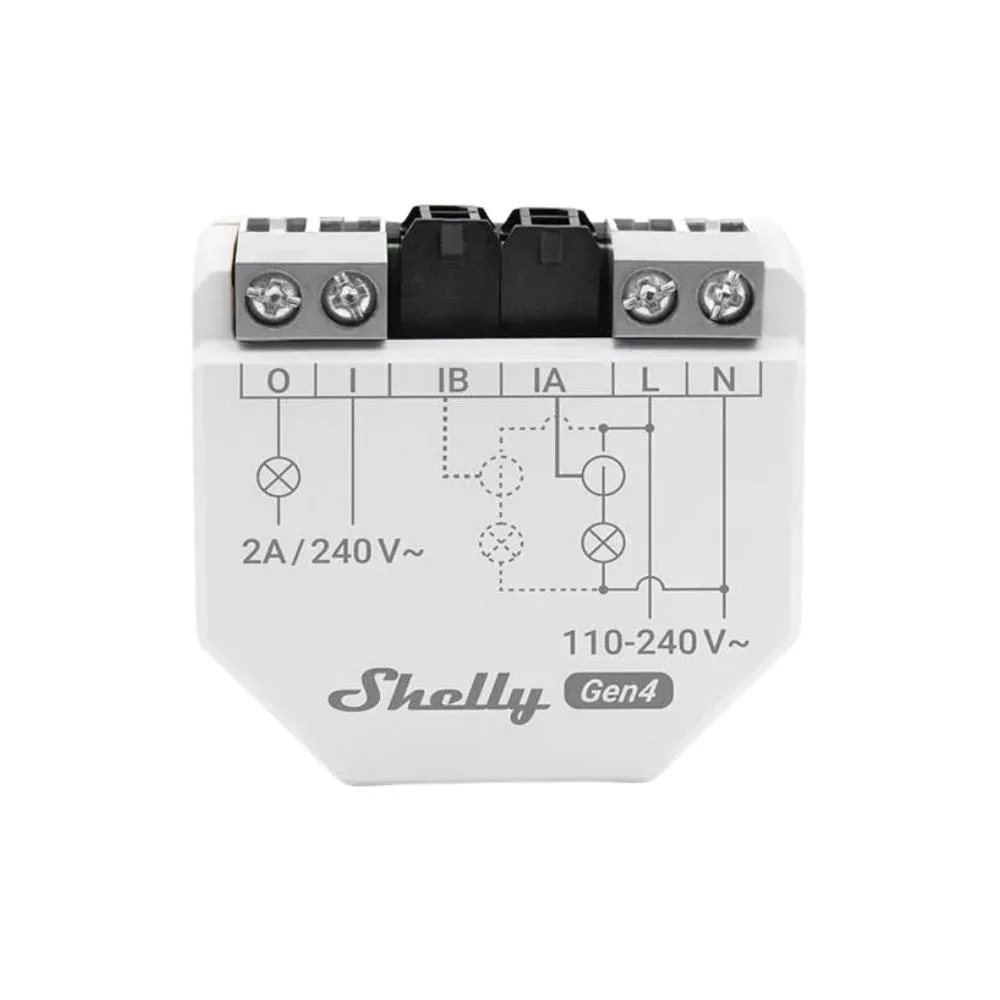

• Kapcsok: O, L, I, N, IA, IB
• Áramváltó bemenetek: IA és IB
• Relékimenet: O kimenet, I bemenet
