SMLIGHT SLZB-MR5U – adapter, Zigbee, Matter over Thread, Ethernet, Wi-Fi, PoE, USB (EFR32MG24+EFR32MG24)
SMLIGHT SLZB-MR5U Ethernet-, Wi-Fi- és USB-kapcsolattal rendelkező két rádiós Zigbee 3.0 koordinátor és Thread Border Router.
SMLIGHT SLZB-MR5U Ethernet-, Wi-Fi- és USB-kapcsolattal rendelkező két rádiós Zigbee 3.0 koordinátor és Thread Border Router.
A készülék két külön Silicon Labs EFR32MG24 rádiós rendszerchipet tartalmaz. Az egyik rádió Zigbee koordinátorként vagy routerként, a másik Thread Border Routerként használható, ezért a Zigbee és a Thread hálózat egyidejűleg, külön rádión és külön csatornán működtethető. Mindkét rádió legfeljebb +20 dBm adóteljesítménnyel és külön, forgatható 5 dBi külső antennával rendelkezik.
Az SLZB-MR5U elsősorban Home Assistant rendszerhez, Zigbee2MQTT és ZHA integrációhoz, valamint Matter over Thread hálózat kialakításához készült. Etherneten, Wi-Fi-n vagy USB-n keresztül csatlakoztatható a kiszolgálóhoz. Tápellátása IEEE 802.3af PoE kapcsolaton vagy USB-C csatlakozón keresztül történhet, a két tápforrás egyidejű csatlakoztatását optoelektronikai leválasztás kezeli.
A beépített USB-A host csatlakozó támogatott USB–soros adapterek hálózati továbbítására használható. Az SLZB-OS többek között CP210x, PL2303, CH340, CH341 és CH9102 vezérlőchipet használó eszközöket kezel, így például egy USB-s Z-Wave adapter távolról, TCP/IP kapcsolaton keresztül érhető el. A készülék előre telepített SLZB-OS rendszerrel érkezik, helyi webes kezelőfelületet, OTA-frissítést, diagnosztikai funkciókat és alternatív firmware-ek telepítését támogatja.
Az SMLIGHT márkáról
Az SMLIGHT okosotthon-rendszerekhez készít Zigbee és Thread koordinátorokat, Ethernet- és USB-adaptereket, PoE-kompatibilis átjárókat, LED-vezérlőket és más rendszerintegrációs eszközöket. Termékei között egy- és több rádiós koordinátorok, valamint helyi hálózaton elérhető, webes kezelőfelülettel rendelkező készülékek találhatók.
Az SMLIGHT koordinátorok elsősorban Home Assistant, Zigbee2MQTT, ZHA, OpenThread Border Router és más nyílt forráskódú rendszerekhez használhatók. Ezek DIY és rendszerintegrátori felhasználásra szánt eszközök, amelyekhez a gyártói dokumentáció mellett elsősorban közösségi technikai támogatás érhető el.
Főbb terméktulajdonságok
- Két EFR32MG24 rádió: A készülék két azonos Silicon Labs rádiós rendszerchipet tartalmaz, amelyek egymástól független hálózati szerepkörökkel használhatók.
- Egyidejű Zigbee és Thread működés: Zigbee és Thread hálózatot kezelése egy időben, külön rádiócsatornák használatával.
- Zigbee koordinátor és router: A rádió Zigbee hálózat létrehozására vagy egy meglévő hálózat útválasztójaként konfigurálható.
- Thread Border Router: OpenThread Border Router szerepkörben összekapcsolja a Thread hálózatot a helyi IP-hálózattal, és Matter over Thread eszközök kommunikációjához használható.
- Ethernet és PoE: Egyetlen Ethernet-kábel továbbíthatja a hálózati kapcsolatot és az IEEE 802.3af szabvány szerinti tápellátást.
- USB-C tápellátás: A készülék USB-C csatlakozóról is táplálható.
- USB-adapter hálózati továbbítása: A beépített USB-A host csatlakozó CP210x és CH340 soros adaptereket tehet elérhetővé a hálózaton keresztül.

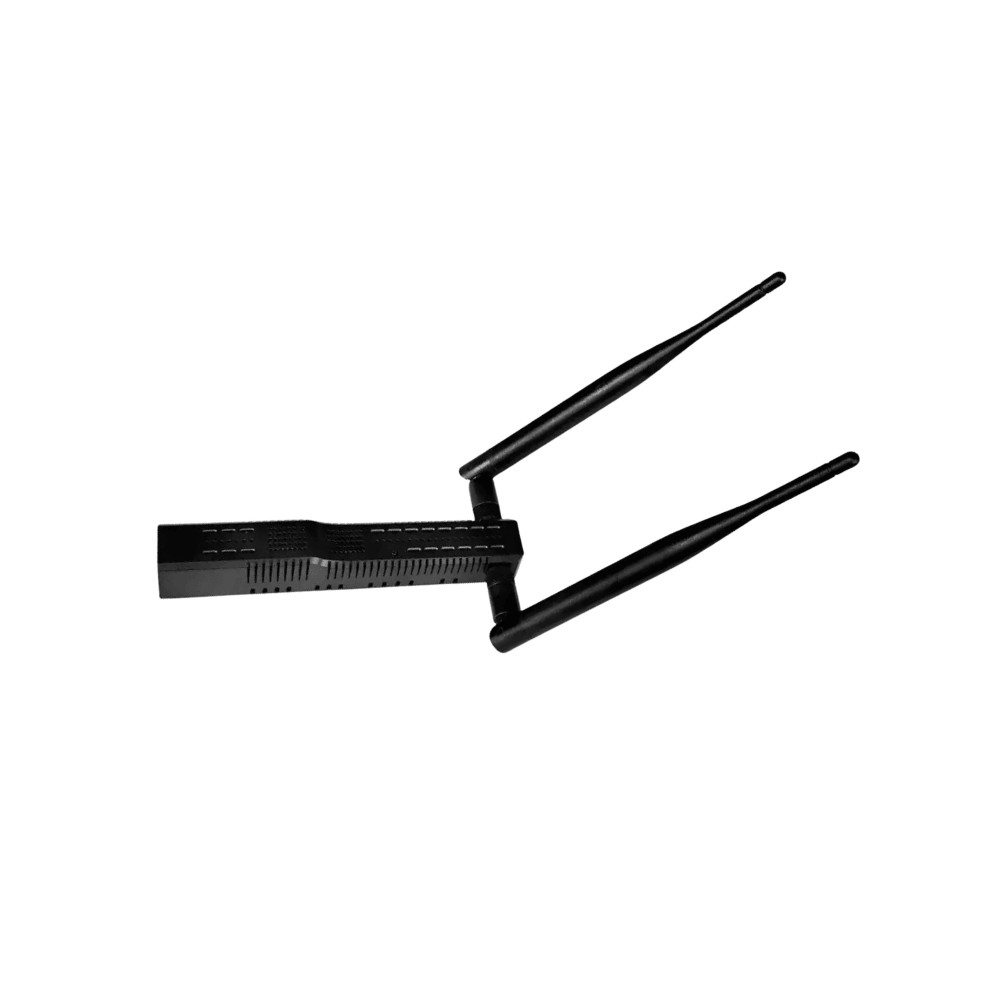

- Két külső antenna: Mindkét rádió külön, három tengely mentén állítható, 5 dBi nyereségű antennát használ.
- Helyi webes kezelőfelület: A rádiók, hálózati kapcsolatok, firmware-ek és diagnosztikai funkciók böngészőből konfigurálhatók.
- Előre telepített firmware: A készülék gyárilag telepített és tesztelt SLZB-OS rendszerrel érkezik.
Okosotthon-protokollok és platformkompatibilitás
- Zigbee 3.0: Az SLZB-MR5U Zigbee koordinátorként új hálózatot hozhat létre, illetve megfelelő firmware-rel Zigbee routerként is használható.
- Thread 1.3: A második EFR32MG24 rádió Thread hálózati kommunikációra konfigurálható.
- Matter over Thread: OpenThread Border Router szerepkörben Matter over Thread eszközök IP-alapú hálózati kapcsolatát kezeli.
- Home Assistant: Használható Zigbee2MQTT, ZHA, OpenThread Border Router és az SMLIGHT saját Home Assistant-integrációja mellett.
- Zigbee2MQTT: A koordinátor Etherneten, Wi-Fi-n vagy soros USB-kapcsolaton keresztül csatlakoztatható a Zigbee2MQTT rendszerhez.
- ZHA: Home Assistant Zigbee Home Automation integrációval hálózati Zigbee koordinátorként használható.
- OpenThread Border Router: A Thread rádió az OTBR szolgáltatáson keresztül csatlakoztatható a Home Assistant Thread környezetéhez.
- MQTT: Az SLZB-OS MQTT-alapú állapot- és integrációs funkciókat támogat. A Zigbee eszközök MQTT-kommunikációját a Zigbee2MQTT rendszer végzi.
- ESPHome: A gyári webes flasherrel ESPHome firmware telepíthető, amely YAML-alapú konfigurációt és alapvető rádióadapter-funkciókat támogat.
- Tasmota és közösségi firmware: Az ESP32-S3 vezérlőre a beépített webes flasheren keresztül kompatibilis közösségi firmware is telepíthető.
- Open source firmware: Az SMLIGHT könnyített, MIT licencű nyílt forráskódú alapszoftvert is biztosít az eszközhöz.
Okos és rendszerfelügyeleti funkciók
- Zigbee és Thread párhuzamos kezelése: A két rádió egyszerre működhet, ezért a két hálózattípus között nem szükséges firmware-t vagy rádiós üzemmódot váltani.
- Helyi konfiguráció: A hálózati, rádiós és rendszerbeállítások helyi webes kezelőfelületen érhetők el.
- Rádiófirmware-frissítés: Mindkét EFR32MG24 rádió firmware-e a webes felületről, fizikai programozó csatlakoztatása nélkül frissíthető.
- SLZB-OS OTA-frissítés: A központi ESP32-S3 firmware vezeték nélkül frissíthető.
- Egykattintásos firmware-váltás: A kezelőfelületről SLZB-OS, ESPHome és támogatott közösségi firmware telepíthető.
- Gyári visszaállítás: A fizikai gombbal a készülék alaphelyzetbe állítható.
- Hardverdiagnosztika: A helyi kezelőfelület rádiós, hálózati, PoE- és rendszerállapot-adatokat jelenít meg.
- Hibakeresési napló: A SLZB-OS részletes rendszer- és kommunikációs naplókat biztosít.
- Webes hozzáférés védelme: A helyi webes kezelőfelület felhasználói hitelesítéssel védhető.
- WireGuard: A beépített VPN-funkció távoli hálózatban elhelyezett koordinátor biztonságos elérésére használható.
- DDNS: Dinamikus DNS-támogatással változó külső IP-cím mellett is kialakítható távoli elérés.

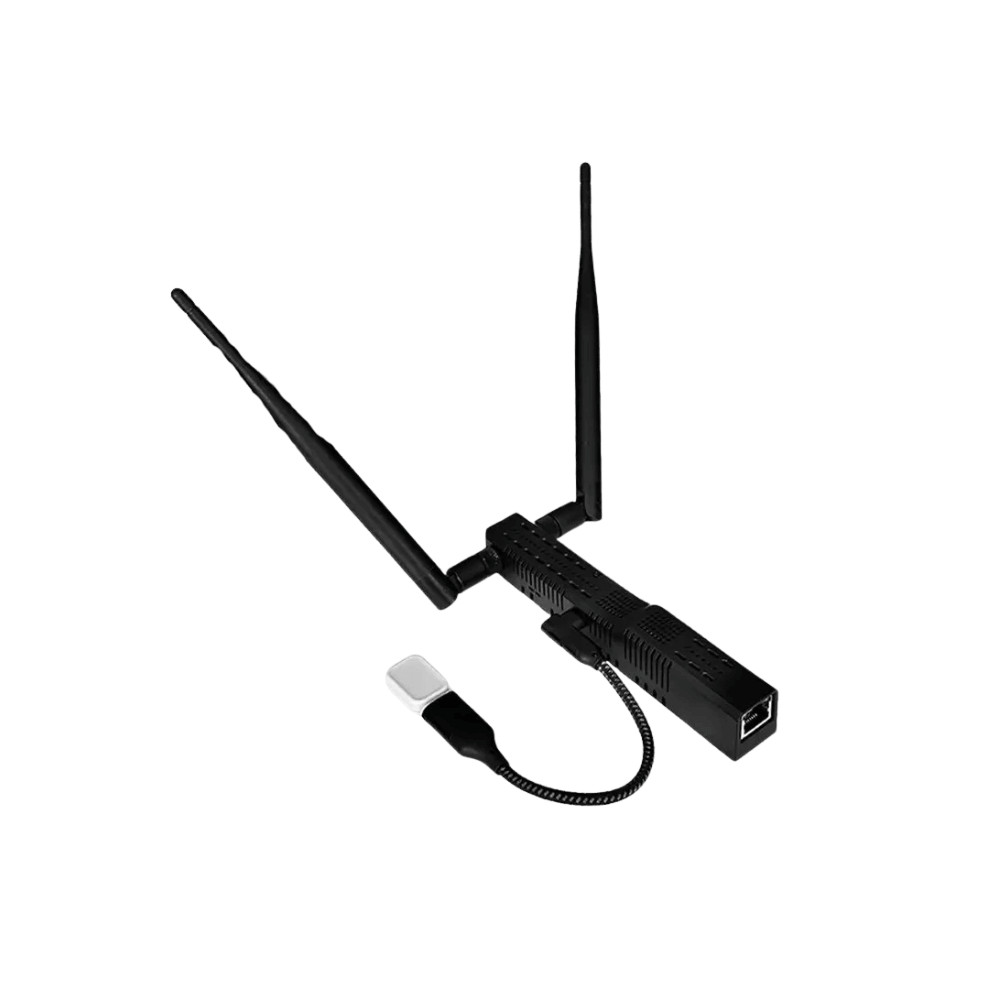

- USB passthrough: A csatlakoztatott, támogatott USB–soros adapter TCP/IP hálózaton keresztül érhető el.
- PoE-vezérlés: A SLZB-OS a PoE tápellátással kapcsolatos állapot- és vezérlési funkciókat is kezel.
- LED-visszajelzés: Hat állapotjelző LED mutatja többek között a rádiók, a PoE, a hálózati kapcsolat és az adatforgalom állapotát.
Csatlakozások és tápellátás

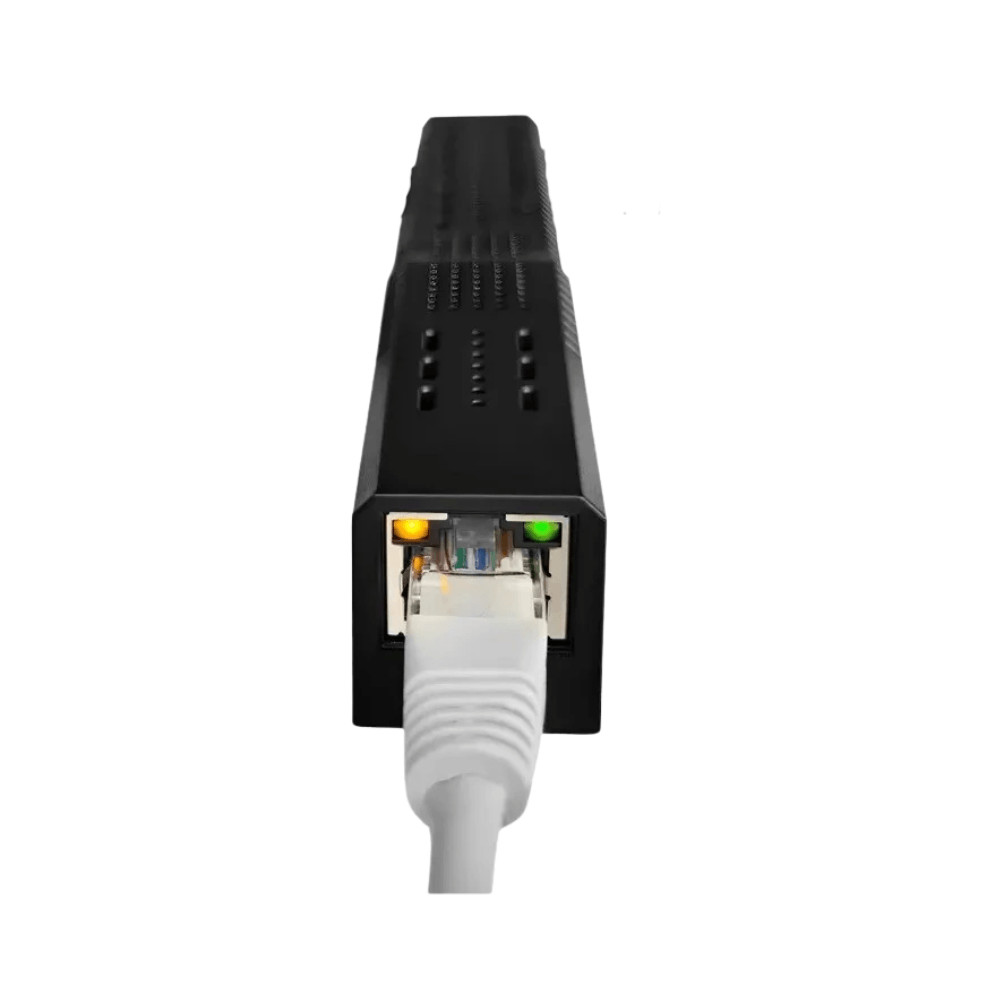

- Ethernet: 10/100 Mbps RJ45 hálózati csatlakozás WIZnet W5500 vezérlővel.
- PoE: IEEE 802.3af szabványú, 48 V-os Ethernet-alapú tápellátás.
- PoE-leválasztás: A beépített leválasztott transzformátor elkülöníti a PoE és az USB-C tápoldali áramköröket.
- USB-C: Tápellátásra és soros USB-kapcsolatra használható.
- USB-A host: CP210x vagy CH340 USB–soros átalakítót használó adapter csatlakoztatására szolgál.
- Wi-Fi: Vezeték nélküli helyi hálózati kapcsolatként, az Ethernet alternatívájaként használható.
- Kettős tápellátás: A PoE és az USB-C tápforrás egyidejűleg is csatlakoztatható.
Műszaki specifikációk
- Terméknév: SLZB-MR5U
- Terméksorozat: SLZB-MRxU
- Terméktípus: Ethernet multi-radio Zigbee koordinátor és Thread Border Router
- Központi vezérlő: ESP32-S3, kétmagos, 2 × 240 MHz
- Első rádiós rendszerchip: Silicon Labs EFR32MG24
- Második rádiós rendszerchip: Silicon Labs EFR32MG24
- Támogatott rádiós protokollok: Zigbee 3.0, Thread 1.3, Matter over Thread
- Egyidejű rádiós működés: két rádió párhuzamosan, külön csatornákon
- Rádiós adóteljesítmény: legfeljebb +20 dBm mindkét rádión
- Antennák: 2 db külső, forgatható, L-I kialakítású antenna
- Antenna nyeresége: 5 dBi antennánként
- Ethernet-vezérlő: WIZnet W5500
- Ethernet sebessége: 10/100 Mbps
- PoE szabvány: IEEE 802.3af
- PoE feszültség: 48 V
- Tápcsatlakozó: USB-C
- Kiegészítő USB-csatlakozó: USB-A host, USB passthrough funkcióhoz
- Firmware: SLZB-OS
- Alternatív firmware: ESPHome, Tasmota-kompatibilis és más közösségi ESP32-S3 firmware-ek
- Állapotjelzők: 6 db LED
- Kezelőszerv: 1 db fizikai nyomógomb
- Méret: 160 × 24 × 28 mm
- Nettó tömeg: 86 g
