Gledopto Elite 6D-EXMU Advanced WLED Controller – hat csatornás RGBIC LED vezérlő, mikrofonnal, USB-C, ESP32, Wi-Fi, Ethernet (GL-C-619WL)
GLEDOPTO GL-C-619WL Elite 6D-EXMU egy WLED firmware-rel működő, digitálisan címezhető LED-szalagokhoz készült, hat adatcsatornás vezérlő.

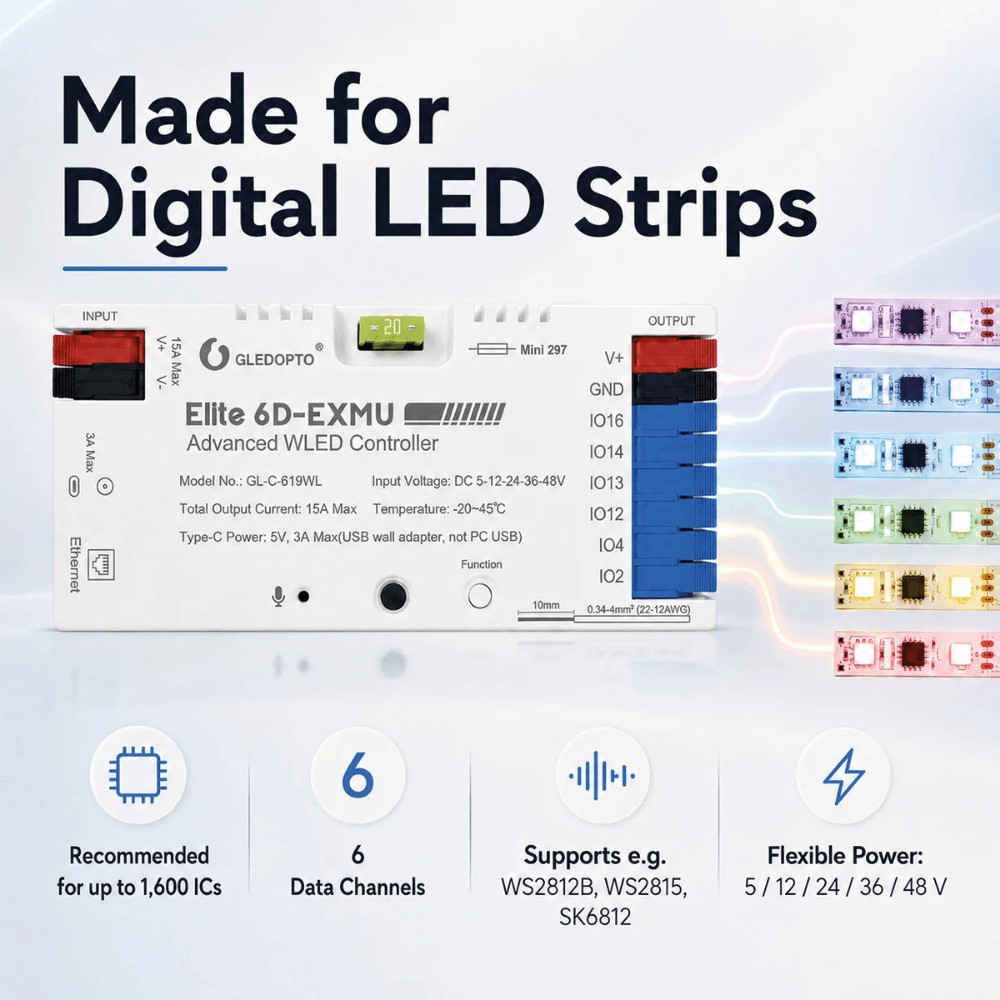

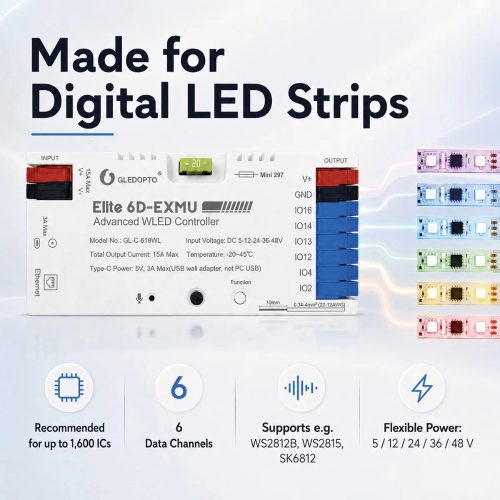

GLEDOPTO GL-C-619WL Elite 6D-EXMU egy WLED firmware-rel működő, digitálisan címezhető LED-szalagokhoz készült, hat adatcsatornás vezérlő. Legfeljebb hat LED-adatvonal konfigurálható külön, így több LED-szalag, világítási zóna vagy szegmens vezérelhető egyetlen eszközről. A gyártó legfeljebb 1600 LED IC-t tartalmazó telepítésekhez ajánlja.
A vezérlő 5, 12, 24, 36 és 48 V DC LED-rendszerekkel használható, maximális bemeneti és összes kimeneti árama 15 A. A támogatott digitális LED-chipek között megtalálható többek között a WS2811, WS2812B, WS2815 és SK6812. A hat adatcsatorna mellett integrált mikrofont, konfigurálható relévezérlést és fizikai funkciógombot is tartalmaz.
A GL-C-619WL Wi-Fi és Ethernet hálózati kapcsolattal egyaránt rendelkezik. A vezérlés és konfigurálás a WLED webes felületén vagy WLED-kompatibilis alkalmazással történik. Az integrált mikrofon az AudioReactive funkcióval hang- és zenevezérelt fényhatásokhoz használható. A termék elsősorban WLED-ben és digitális LED-rendszerekben jártas DIY felhasználóknak, illetve egyedi világítási rendszerek építőinek készült; a konfigurációhoz a WLED dokumentációja és közösségi támogatása is fontos szerepet kap.
A GLEDOPTO márkáról
A GLEDOPTO elsősorban okos LED-világítási termékeket és vezérlőket gyárt. Kínálatában LED-szalag vezérlők, fényforrások, dimmerek, RGB, RGBW, CCT és RGB+CCT világításvezérlők, valamint Zigbee, Matter, Thread, Wi-Fi és WLED alapú megoldások találhatók.
A GLEDOPTO okos világításvezérlői modelltől függően különböző okosotthon-rendszerekbe és világításvezérlési környezetekbe integrálhatók. A WLED-alapú modellek elsősorban helyi hálózaton működő, testreszabható DIY világítási rendszerek kialakítására használhatók.
Főbb terméktulajdonságok
- Hat LED-adatcsatorna: Legfeljebb hat digitális LED-szalag adatvonala csatlakoztatható, így több LED-szalag, különálló zóna vagy szinkronizált világítási szakasz vezérelhető.
- WLED vezérlés: A színek, fényerő, effektek és a vezérlő beállításai a WLED kezelőfelületén, WLED-kompatibilis alkalmazással vagy webböngészőből kezelhetők.
- Wi-Fi és Ethernet: A vezérlő vezeték nélküli Wi-Fi és vezetékes Ethernet hálózati kapcsolattal egyaránt használható.
- AudioReactive funkció: A beépített mikrofon segítségével a WLED hangra és zenére reagáló fényhatásai is használhatók.
- 5–48 V DC: 5, 12, 24, 36 és 48 V DC tápfeszültségű digitális LED-rendszereket támogat.
- Legfeljebb 1600 LED IC: A gyártó legfeljebb 1600 LED IC-t tartalmazó telepítésekhez ajánlja a vezérlőt.
- Konfigurálható relévezérlés: A vezérlő reléfunkcióval rendelkezik, amely többek között a LED-tápellátás kikapcsolt állapotban történő leválasztására konfigurálható.
Okosotthon-protokollok és platformkompatibilitás
- Wi-Fi: A WLED kezelőfelülete helyi Wi-Fi hálózaton keresztül érhető el. Az első konfigurációhoz a vezérlő WLED-AP nevű Wi-Fi hozzáférési pontot hoz létre.
- Ethernet: A vezetékes hálózati kapcsolat gyárilag előkonfigurált. A vezérlő Ethernet-kábellel routerhez csatlakoztatva Wi-Fi használata nélkül is elérhető a helyi hálózaton.
- WLED: A vezérlő WLED firmware-t használ. A konfiguráció, a LED-típus és LED-szám megadása, az effektek, szegmensek és egyéb világítási paraméterek a WLED felületén állíthatók be.
- Helyi hálózati működés: A WLED webes kezelőfelülete a vezérlő helyi hálózati címén közvetlenül elérhető, így az alapvető vezérléshez nincs szükség gyártói felhőszolgáltatásra.
- Külső rendszerek integrációja: A WLED nyílt integrációs lehetőségei révén a vezérlő WLED-et támogató okosotthon- és automatizálási rendszerekbe is bevonható.
Okos funkciók
- Hat konfigurálható adatcsatorna: A hat LED-adatkimenet különböző LED-szalagokhoz vagy világítási szakaszokhoz rendelhető.
- Színek és fényerő vezérlése: A csatlakoztatott kompatibilis LED-ek színe és fényereje a WLED felületéről szabályozható.
- Fényeffektek: A WLED beépített animációi és fényeffektjei használhatók a csatlakoztatott címezhető LED-ekkel.
- Szegmensek: A LED-telepítés különálló szegmensekre osztható, amelyekhez eltérő színek és effektek rendelhetők.
- Hangra reagáló effektek: Az integrált PDM mikrofon használható az AudioReactive funkcióhoz. A funkciót a WLED konfigurációjában engedélyezni kell, majd a vezérlőt újra kell indítani.
- Webes kezelőfelület: A konfiguráció és a világításvezérlés webböngészőből is elérhető.
- Fizikai funkciógomb: A készüléken található gomb be- és kikapcsolásra, színváltásra és a vezérlő visszaállítására használható.
- Gyári visszaállítás: A funkciógomb körülbelül 10 másodperces nyomva tartásával a vezérlő visszaállítható, és ismét aktiválható a WLED-AP hozzáférési pont.
Villamossági funkciók
- Fő tápellátás: 5 V, 12 V, 24 V, 36 V vagy 48 V DC.
- Maximális bemeneti áram: 15 A.
- Maximális összes kimeneti áram: 15 A.
- USB-C tápellátás: 5 V DC, legfeljebb 3 A.
- LED-adatkimenetek: Legfeljebb 6 digitális adatcsatorna áll rendelkezésre.

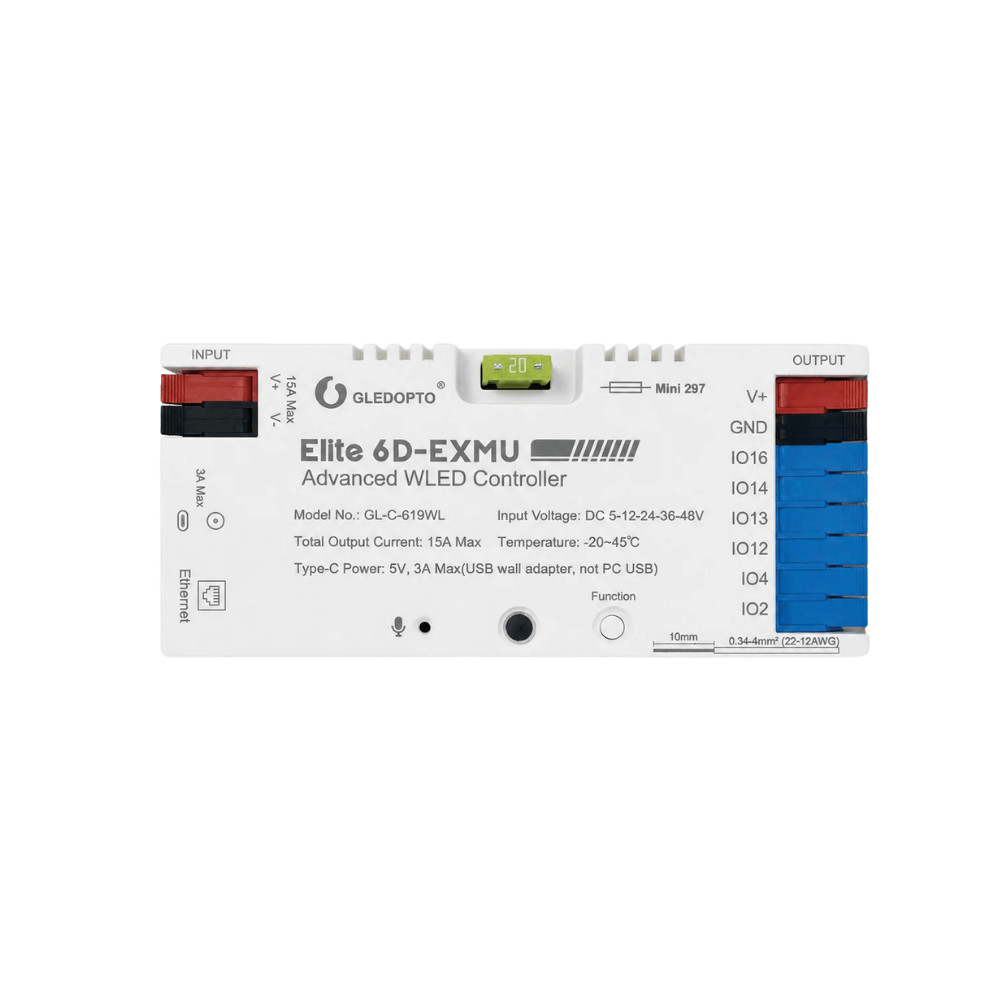

- Adatkimenetek GPIO-kiosztása: IO16, IO14, IO13, IO12, IO4 és IO2.
- Relévezérlés: Konfigurálható, gyárilag beállított reléfunkció, GPIO18 kimenettel és invertált működéssel.
- Beépített biztosíték: 20 A.
- Külső tápegység: A LED-szalagok működtetéséhez megfelelő DC tápegység szükséges. A tápegység feszültségének meg kell egyeznie a használt LED-szalag névleges feszültségével, áramterhelhetőségét pedig a teljes csatlakoztatott terhelés alapján kell megválasztani.
Műszaki specifikációk
- Gyártó: GLEDOPTO
- Modell: GL-C-619WL
- Termékmegnevezés: Elite 6D-EXMU Advanced WLED Controller
- Terméktípus: vezérlő digitálisan címezhető LED-szalagokhoz
- Fő bemeneti feszültség: 5 V, 12 V, 24 V, 36 V vagy 48 V DC
- Maximális bemeneti áram: 15 A
- Maximális összes kimeneti áram: 15 A
- USB-C bemeneti feszültség: 5 V DC
- USB-C maximális bemeneti áram: 3 A
- LED-kimenetek: legfeljebb 6 digitális LED-adatcsatorna
- Adatkimenetek GPIO-kiosztása: IO16, IO14, IO13, IO12, IO4 és IO2
- Ajánlott maximális LED IC-szám: 1600 IC
- Vezérlőszoftver: WLED
- Vezeték nélküli hálózat: Wi-Fi
- Vezetékes hálózat: Ethernet
- Kezdeti Wi-Fi hozzáférési pont: WLED-AP
- Integrált mikrofon: igen
- Mikrofon típusa: Generic PDM
- Mikrofon I2S SD: GPIO32
- Mikrofon I2S WS: GPIO15
- Relé GPIO: GPIO18, invertált beállítással
- Funkciógomb GPIO: GPIO17
- Funkciógomb műveletei: be-/kikapcsolás, színváltás és vezérlő-visszaállítás
- Gyárilag beépített biztosíték: 20 A
- Üzemi hőmérséklet: -20 °C és +45 °C között
Ez a tartalom csak bejelentkezett felhasználóknak érhető el.
Tömeg:
113 g/db
