Gledopto AeX2gis – Kétcsatornás, relével és biztosítékkal ellátott WLED vezérlő, Wi-Fi, RF (GL-C-116WL-RF)
A GLEDOPTO GL-C-116WL-RF AeX2gis egy kétcsatornás WLED vezérlő digitálisan címezhető LED-szalagokhoz.
A GLEDOPTO GL-C-116WL-RF AeX2gis egy kétcsatornás WLED vezérlő digitálisan címezhető LED-szalagokhoz. Két külön LED-adatkimenettel rendelkezik, amelyekhez a gyártó csatornánként legfeljebb 800 LED IC használatát adja meg. A két kimenet külön WLED szegmensként konfigurálható, így egy vezérlőről két LED-szalag vagy két külön világítási szakasz kezelhető.
A vezérlő 5, 12 vagy 24 V DC tápfeszültséggel működik. Csatornánként legfeljebb 10 A, összesen legfeljebb 20 A kimeneti áramot kezel. A két LED-kimenet külön relével és biztosítékkal rendelkezik, így a WLED kikapcsolt állapotában a LED-szalagok tápellátása is leválasztható. A két adatcsatorna mellett három szabad GPIO csatlakozás áll rendelkezésre nyomógombok, kapcsolók, PIR érzékelők vagy más kiegészítők integrálásához.
A GL-C-116WL-RF Wi-Fi-n keresztül WLED rendszerből, valamint kompatibilis 2,4 GHz-es RF távirányítókkal vezérelhető. A WLED webes felületén és alkalmazásaiban elérhetők a címezhető LED-ek szín-, fényerő-, effekt- és szegmensvezérlési funkciói, a vezérlő pedig WLED automatizálási és integrációs lehetőségekkel is használható. A termék elsősorban WLED-ben és címezhető LED-rendszerekben jártas DIY felhasználóknak készült; a részletes konfigurációhoz a WLED dokumentációja és közösségi támogatása is releváns.
A GLEDOPTO márkáról
A GLEDOPTO elsősorban okos LED-világítási termékeket és vezérlőket gyárt. Kínálatában LED-szalag vezérlők, fényforrások, dimmerek, RGB, RGBW, CCT és RGB+CCT világításvezérlők, valamint Zigbee, Matter, Thread, Wi-Fi és WLED alapú megoldások találhatók.
A GLEDOPTO okos világításvezérlői modelltől függően különböző okosotthon-rendszerekbe és világításvezérlési környezetekbe integrálhatók. A WLED-alapú modellek elsősorban helyi hálózaton működő, testreszabható DIY világítási rendszerek kialakítására használhatók.
Főbb terméktulajdonságok

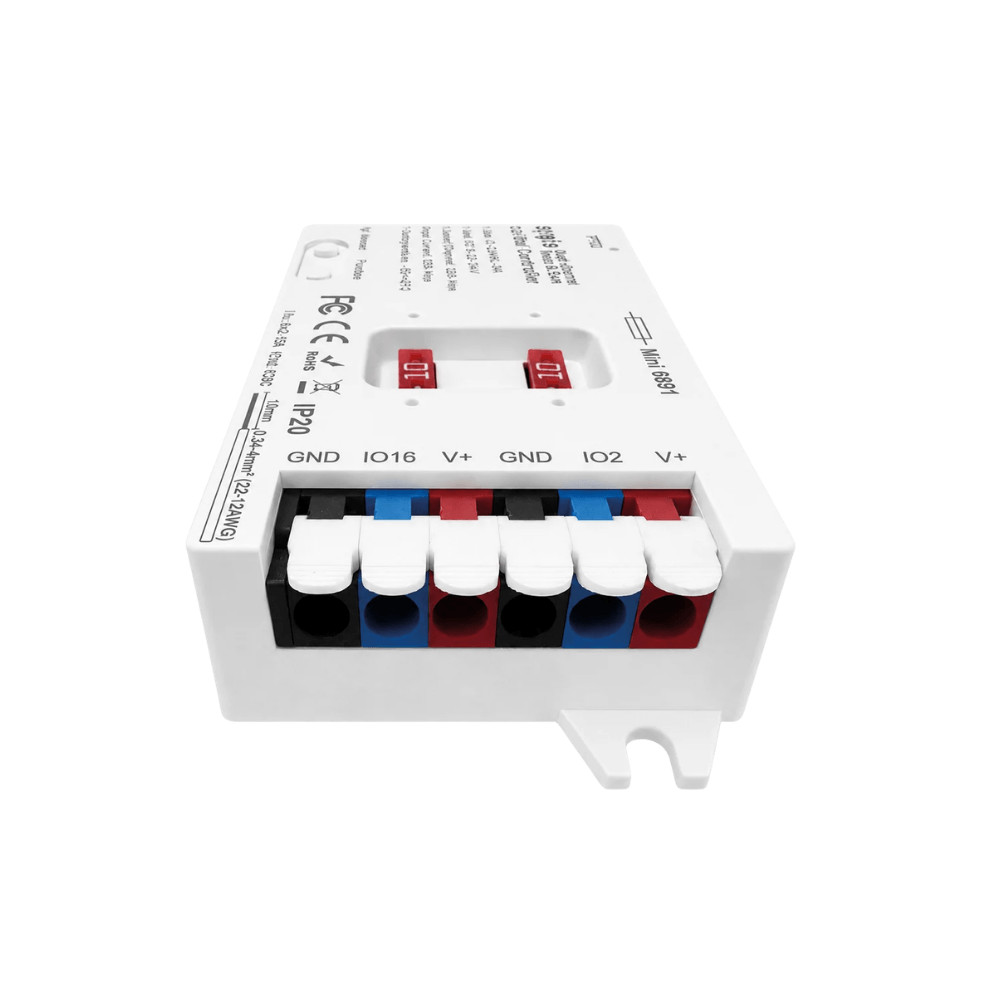

- Két LED-adatcsatorna: Két digitálisan címezhető LED-szalag csatlakoztatható a V+, DATA és GND kimenetekre. Az adatjelet az IO2 és IO16 GPIO biztosítja.
- Csatornánként legfeljebb 800 LED IC: A gyártó legfeljebb 800 LED IC használatát adja meg mindkét adatcsatornához.

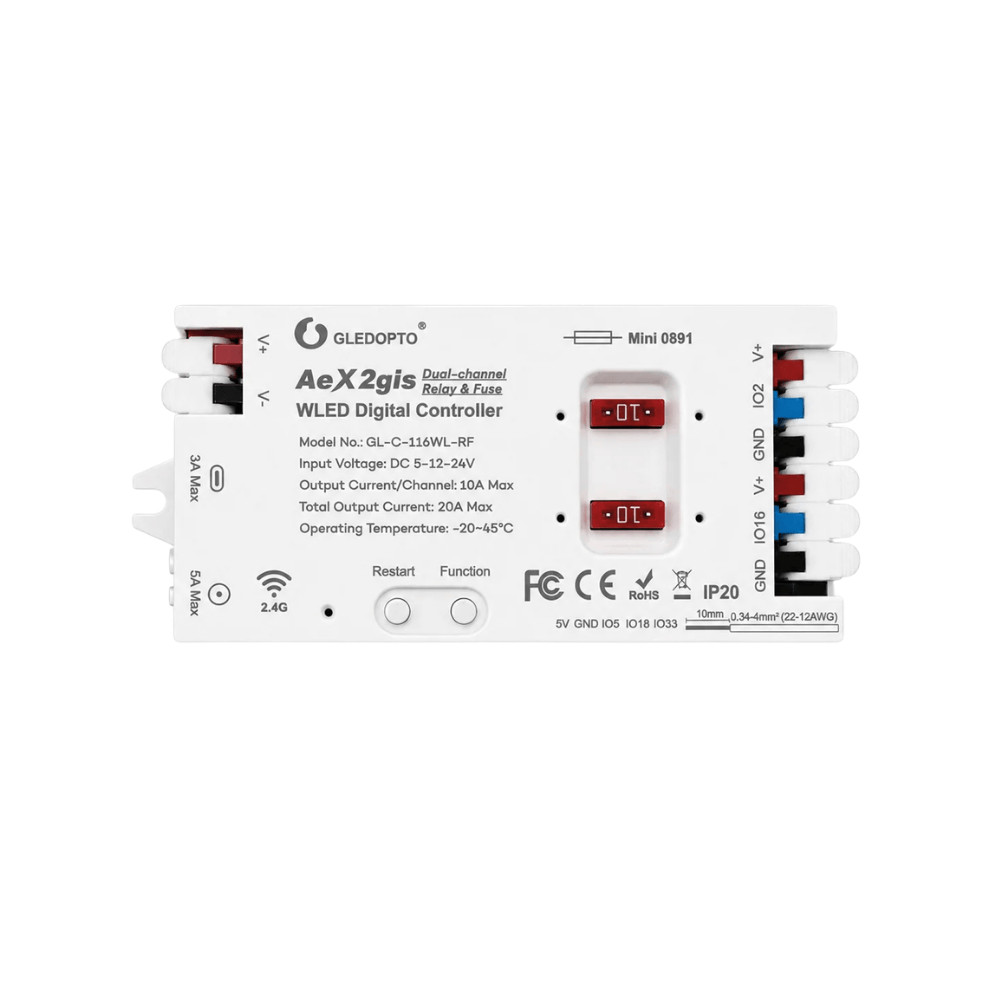

- Kétcsatornás relé- és biztosítékkialakítás: A két LED-kimenet külön relével és biztosítékkal rendelkezik.
- Wi-Fi és 2,4 GHz-es RF vezérlés: A WLED hálózati vezérlése mellett kompatibilis GLEDOPTO 2,4 GHz-es RF távirányítók is használhatók.
- 5–24 V DC működés: 5, 12 és 24 V DC tápfeszültségű címezhető LED-rendszerekhez használható.
- 20 A maximális összes kimeneti áram: Csatornánként legfeljebb 10 A, a két csatornán összesen legfeljebb 20 A terhelés engedélyezett.
- DIY GPIO csatlakozások: Az IO5, IO18 és IO33 GPIO-k nyomógombok, kapcsolók, PIR érzékelők vagy külső relék csatlakoztatására konfigurálhatók.
- AudioReactive támogatás: A vezérlő WLED AudioReactive funkcióhoz használható mikrofonkonfigurációval rendelkezik.
Okosotthon-protokollok és platformkompatibilitás
- Wi-Fi: A vezérlő Wi-Fi hálózaton keresztül kapcsolódik a helyi hálózathoz, és ezen keresztül érhető el a WLED kezelőfelülete.
- 2,4 GHz-es RF távirányítás: A Wi-Fi mellett közvetlen rádiós távirányítást is támogat. A gyártó a GL-RC-009S és GL-RC-208 2,4 GHz-es RF távirányítókat adja meg kompatibilis modellként.
- WLED: A vezérlő WLED firmware-rel működik, és a WLED webes kezelőfelületéről, valamint WLED-kompatibilis alkalmazásokból kezelhető.
- WLED távirányítók: A gyártó a GL-RC-001WL és GL-RC-002WL modelleket adja meg kompatibilis WLED távirányítóként.
- Helyi hálózati vezérlés: A WLED helyi webes felületének használatához nincs szükség gyártói felhőszolgáltatásra.
- Okosotthon-integráció: A WLED integrációs lehetőségein keresztül a vezérlő WLED-et támogató okosotthon- és automatizálási rendszerekbe, például Home Assistant rendszerbe is integrálható.
- MQTT: A WLED MQTT támogatásán keresztül MQTT-alapú automatizálási rendszerekhez is kapcsolható.
Okos funkciók
- Két külön LED-kimenet: Két digitálisan címezhető LED-szalag vagy LED-szakasz konfigurálható a WLED rendszerben.
- Szín- és fényerő-szabályozás: A kompatibilis címezhető LED-ek színe és fényereje a WLED felületéről szabályozható.
- Dinamikus fényeffektek: A WLED beépített animációi és effektjei használhatók a csatlakoztatott LED-ekkel.
- Szegmensvezérlés: A LED-ek különálló szegmensekre oszthatók, amelyekhez eltérő színek, fényerők és effektek rendelhetők.
- Presetek: A WLED beállításai és világítási állapotai presetként menthetők és később előhívhatók.
- 2,4 GHz-es RF vezérlés: Az alapvető világítási funkciók kompatibilis rádiós távirányítóval Wi-Fi vezérléstől függetlenül is kezelhetők.
- AudioReactive funkció: Megfelelő mikrofonkonfigurációval a WLED hangra és zenére reagáló fényeffektjei is használhatók.
- GPIO-bővítés: Az IO5, IO18 és IO33 csatlakozások WLED-ben nyomógombokhoz, kapcsolókhoz, PIR érzékelőkhöz vagy külső relékhez konfigurálhatók.
- Webes kezelőfelület: A világítás és a vezérlő konfigurációja helyi hálózaton, webböngészőből is elérhető.
- Gyári visszaállítás: A funkciógomb körülbelül 10 másodperces nyomva tartásával a WLED vezérlő visszaállítható, és ismét aktiválható a WLED-AP hozzáférési pont.
Villamossági funkciók
- Tápfeszültség: 5 V, 12 V vagy 24 V DC.
- Maximális bemeneti áram: 20 A.
- Kimeneti áram: Csatornánként legfeljebb 10 A.
- Maximális összes kimeneti áram: 20 A.
- LED-kimenetek: 2 külön digitális LED-kimenet, V+, DATA és GND csatlakozásokkal.
- 1. LED-adatcsatorna: IO2.
- 2. LED-adatcsatorna: IO16.
- Két relékimenet: A két LED-csatorna tápellátásának kapcsolásához külön relék állnak rendelkezésre. A WLED relékonfigurációban a Relay0 GPIO21, a Relay1 GPIO19 kimenetet használja.
- Két biztosíték: A két nagyáramú LED-kimenet külön biztosítékkal védett.

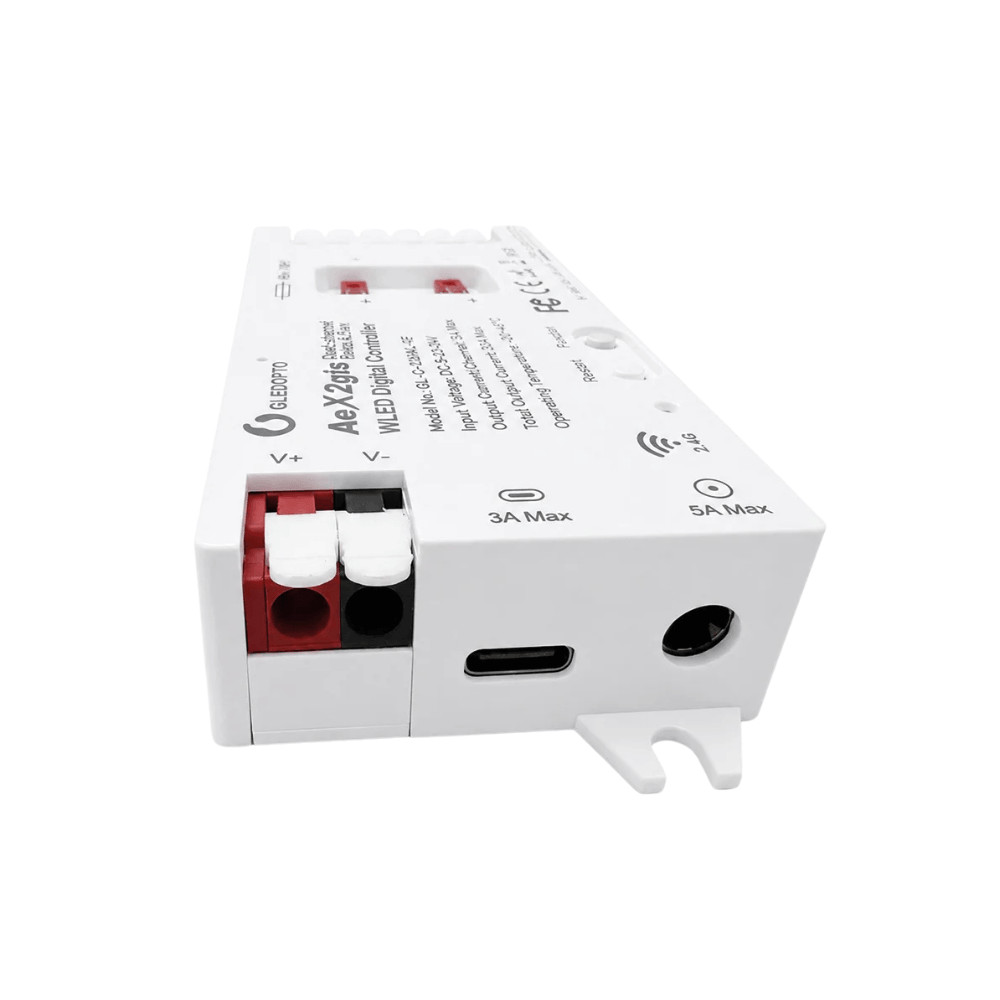

- USB-C tápbemenet: 5 V DC, legfeljebb 3 A.
- DC tápcsatlakozó: 5, 12 vagy 24 V DC, legfeljebb 5 A; 5,5 × 2,1 mm-es csatlakozó.
- DIY 5 V kimenet: Legfeljebb 300 mA.

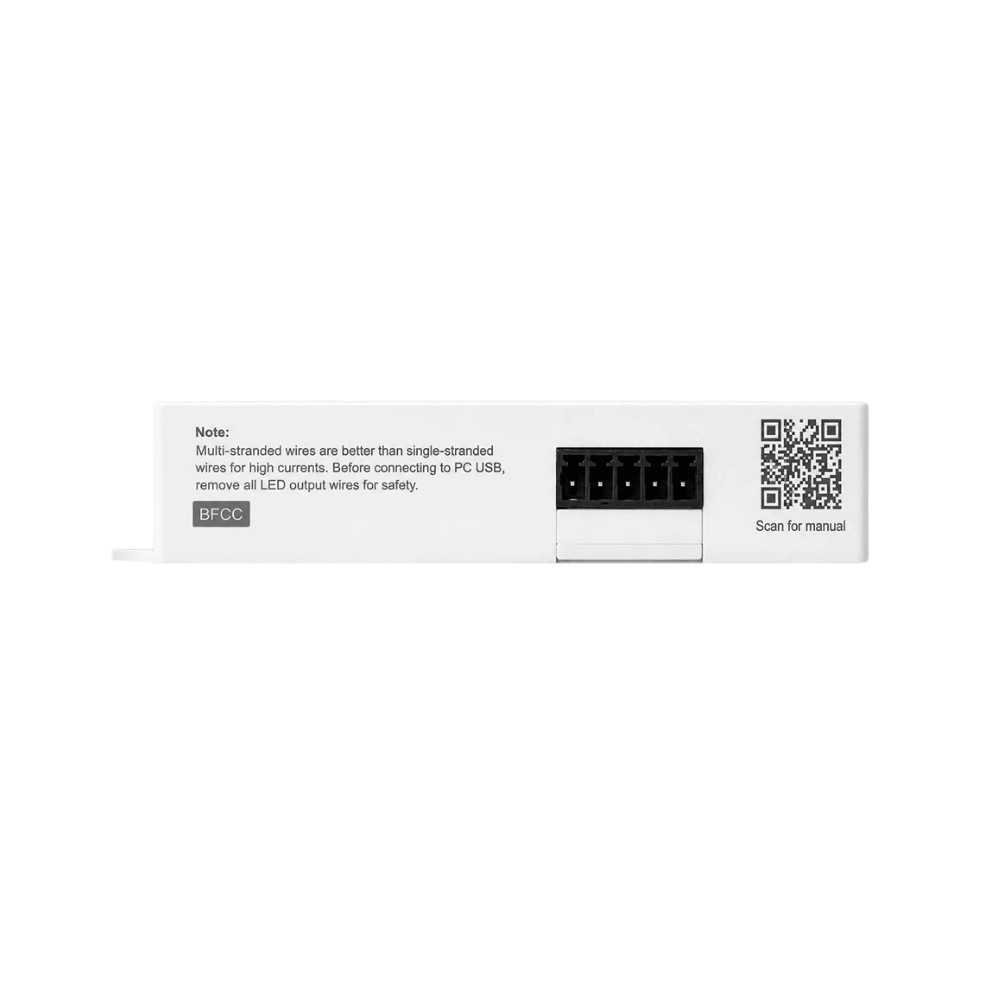

- GPIO-k: IO5, IO18 és IO33 áll rendelkezésre külső kapcsolók, érzékelők vagy egyéb vezérlőjelek számára.
- GPIO jelszint: Az IO5, IO18 és IO33 közvetlenül a vezérlőchiphez kapcsolódik, nem 5 V toleráns; a rájuk kapcsolt jel feszültsége nem haladhatja meg a 3,3 V-ot.
- Külső tápegység: A LED-rendszer feszültségének és áramigényének megfelelő DC tápegység szükséges.
Műszaki specifikációk
- Gyártó: GLEDOPTO
- Modell: GL-C-116WL-RF
- Termékcsalád: AeX2gis
- Terméktípus: kétcsatornás WLED vezérlő digitálisan címezhető LED-szalagokhoz
- Kommunikáció: Wi-Fi és 2,4 GHz-es RF
- Bemeneti feszültség: 5 V / 12 V / 24 V DC
- Maximális bemeneti áram: 20 A
- Maximális kimeneti áram csatornánként: 10 A
- Maximális összes kimeneti áram: 20 A
- LED-adatcsatornák száma: 2
- LED-adatkimenetek: IO2 és IO16
- Ajánlott maximális LED IC-szám: 800 IC csatornánként, összesen legfeljebb 1600 IC
- USB-C tápbemenet: 5 V DC / legfeljebb 3 A
- DC tápcsatlakozó: 5 V / 12 V / 24 V DC, legfeljebb 5 A
- DC tápcsatlakozó mérete: 5,5 × 2,1 mm
- DIY 5 V kimenet: legfeljebb 300 mA
- GPIO csatlakozások: IO5, IO18, IO33
- Relé GPIO-k: GPIO21 és GPIO19
- Mikrofonkonfiguráció: Generic PDM
- Mikrofon I2S SD: GPIO32
- Mikrofon I2S WS: GPIO15
- Kompatibilis WLED távirányítók: GL-RC-001WL, GL-RC-002WL
- Kompatibilis 2,4 GHz-es RF távirányítók: GL-RC-009S, GL-RC-208
- Burkolat anyaga: lángálló PC
- Szín: fehér
- Védettség: IP20
- Üzemi hőmérséklet: -20 °C és +45 °C között
- Méret: 113 × 47,5 × 19 mm
Egyéb jellemzők
- DIY kialakítás: A WLED részletes konfigurációja, a GPIO-k és a digitális LED-ek paraméterezése miatt a termék elsősorban WLED-ben és címezhető LED-rendszerekben jártas felhasználóknak készült.
- Két független adatvonal: A két LED-kimenet külön adatjelet használ, nem egyszerűen ugyanannak a jelnek két párhuzamos csatlakozása.
- GPIO-bővíthetőség: A három szabad GPIO segítségével fizikai kezelőszervek és érzékelők is bevonhatók a WLED működésébe.
- Beltéri telepítés: Az IP20 védettség miatt száraz, védett telepítési hely szükséges.
- Nagyáramú telepítés: A tápegységet, a vezetékek keresztmetszetét, a csatlakozásokat és a LED-szalag tápbetáplálását a tényleges áramterheléshez kell méretezni.
Ez a tartalom csak bejelentkezett felhasználóknak érhető el.
Tömeg:
76 g/db
